Trasmettitore di posizione digitale alimentato ad anello HART 4-20mA Trasmettitore di posizione valvola senza contatto per valvole di controllo

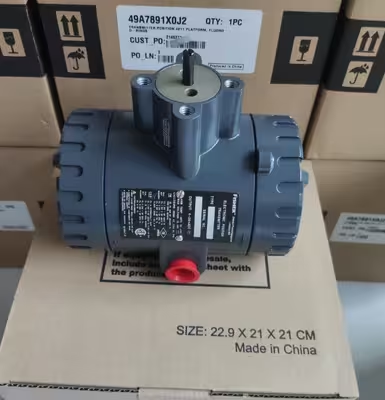

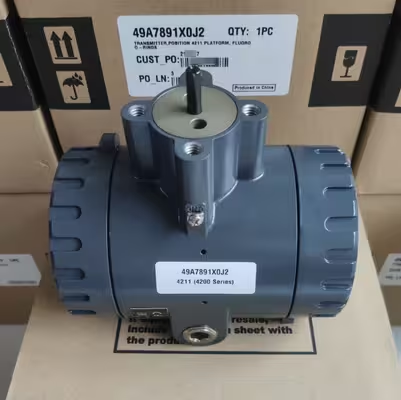

I Fisher 4210 e 4211 sono trasmettitori di posizione elettronici della serie Fisher 4200. Sono stati progettati per rilevare il movimento di valvole e altre apparecchiature e fornire un feedback elettrico relativo alla posizione.

Questi strumenti utilizzano un potenziometro collegato meccanicamente per misurare il movimento. A seconda della configurazione, le apparecchiature monitorate possono includere valvole rotative, valvole a stelo scorrevole e altri dispositivi mobili compatibili.

Per gli impianti che utilizzano ancora strumenti 4210 o 4211, la principale domanda di acquisto è spesso se ottenere il modello originale o passare a una sostituzione più recente. Il Fisher FIELDVUE 4400 è la direzione di sostituzione consigliata per la maggior parte delle applicazioni della serie 4200, sebbene la selezione finale debba basarsi sull'installazione effettiva.

Lo stato del ciclo di vita è importante quando si pianifica la manutenzione. Il 4210 è ritirato per la maggior parte degli ordini, mentre il 4211 è supportato solo per ordini nucleari secondo l'aggiornamento del ciclo di vita pubblicato.

Quando si cerca una sostituzione, fornire le informazioni complete del modello e i dettagli di installazione. Ciò aiuta a stabilire se lo strumento originale, un'unità di sostituzione o una configurazione diversa è appropriata.

I 4210 e 4211 sono strumenti legacy con specifiche dipendenti dalla configurazione. Le esatte classificazioni elettriche, le disposizioni di uscita, gli intervalli di viaggio e le approvazioni devono essere confermati dalla documentazione dello strumento originale.

Per le strutture che utilizzano apparecchiature Fisher obsolete, i 4210 e 4211 possono rimanere parte di un sistema di monitoraggio delle valvole installato. La pianificazione della sostituzione deve tenere conto del sistema di controllo esistente e della disposizione di montaggio.

Potrebbe essere richiesto un feedback di posizione per installazioni di valvole di processo e di isolamento compatibili.

I trasmettitori di posizione legacy possono essere riscontrati in apparecchiature di processo esistenti dove i team di manutenzione devono preservare l'indicazione della posizione della valvola.

I modelli possono essere trovati in vecchi sistemi di monitoraggio delle valvole industriali. L'uso effettivo dipende dalle apparecchiature installate e dalla configurazione.

L'applicazione più rilevante per i modelli legacy è spesso la manutenzione di installazioni esistenti, inclusa la sostituzione di strumenti, l'approvvigionamento di pezzi di ricambio e gli aggiornamenti di sistema.

Per le applicazioni nucleari che coinvolgono il 4211, i requisiti di approvvigionamento e approvazione applicabili devono essere confermati prima dell'ordinazione o della sostituzione.

Il 4210 è stato ritirato per la maggior parte degli ordini e il 4211 ha uno stato di ordine nucleare ristretto. Confermare il ciclo di vita attuale e le opzioni di fornitura prima di pianificare la manutenzione.

Un numero di modello parziale potrebbe non identificare la configurazione richiesta. Controllare la targhetta completa, il codice prodotto, il cablaggio e le opzioni installate.

Per uno strumento esistente basato su potenziometro, ispezionare l'accoppiamento meccanico, il montaggio, il cablaggio e le apparecchiature collegate. Una diagnosi dovrebbe essere completata prima di decidere che il trasmettitore necessita di sostituzione.

Il nuovo 4400 utilizza un rilevamento senza contatto, a differenza della disposizione del potenziometro accoppiato meccanicamente della vecchia serie 4200. Pertanto, è necessario verificare il kit di montaggio, la serie di magneti, l'intervallo di viaggio e i requisiti di uscita.

Confermare la funzione dell'allarme di limite esistente e come è collegato al sistema di controllo. Se si sostituisce lo strumento con un 4400, verificare che la funzione di commutazione e la configurazione richieste siano disponibili.

Il Trasmettitore di Posizione Digitale Fisher FIELDVUE 4400 è la direzione di sostituzione consigliata per la maggior parte degli strumenti della serie Fisher 4200.

Il 4210 è ritirato per la maggior parte degli ordini. Per un progetto di sostituzione, valutare il FIELDVUE 4400 dopo aver confermato la configurazione meccanica ed elettrica dello strumento originale.

Il 4211 è supportato solo per ordini nucleari secondo lo stato del ciclo di vita pubblicato. Le applicazioni nucleari richiedono una revisione appropriata prima di qualsiasi sostituzione. Per altre applicazioni, il FIELDVUE 4400 può essere valutato come opzione di sostituzione.

Il 4400 fornisce rilevamento di posizione senza contatto, feedback 4–20 mA, comunicazione HART 7 e informazioni diagnostiche. Non è una sostituzione automatica "drop-in" per ogni installazione 4210 o 4211.

Prima di selezionare il 4400, confermare:

• Numero di modello originale completo
• Applicazione rotativa o a stelo scorrevole
• Intervallo di viaggio e movimento della valvola
• Disposizione di montaggio esistente
• Segnale di uscita richiesto
• Requisiti di allarme o interruttore di limite
• Requisiti di comunicazione
• Classificazione area pericolosa
• Approvazioni richieste
• Compatibilità del sistema di controllo

Possiamo esaminare il numero di modello originale, la targhetta e i dettagli di installazione per aiutare a identificare il prodotto richiesto.

Per modelli dismessi o con restrizioni, possiamo aiutare a organizzare le informazioni necessarie per valutare una sostituzione adatta.

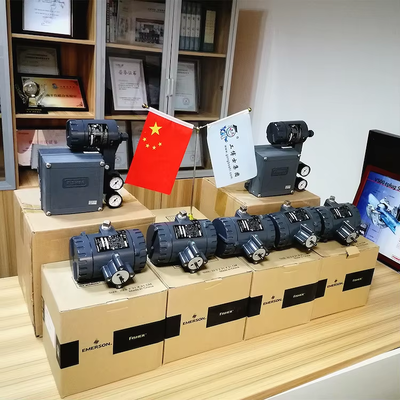

La nostra gamma di prodotti include trasmettitori di posizione per valvole, posizionatori per valvole, valvole di controllo, attuatori e strumentazione di processo correlata.

Ci concentriamo sulle specifiche che influenzano la compatibilità della sostituzione, inclusi montaggio, viaggio, uscita e funzioni opzionali.

Supportiamo acquirenti esteri con richieste di prodotti, preventivi, coordinamento degli ordini e accordi di spedizione.

La disponibilità dipende dal modello esatto e dai requisiti di approvvigionamento.

Il Fisher 4210 è ritirato per la maggior parte degli ordini. Il 4211 è supportato solo per ordini nucleari secondo lo stato del ciclo di vita pubblicato. Lo stock rimanente, i pezzi di ricambio e le opzioni di servizio devono essere confermati individualmente.

Per la maggior parte dei progetti di sostituzione compatibili, il FIELDVUE 4400 è la direzione consigliata. La sua disponibilità e i tempi di consegna dipendono dalla configurazione selezionata, dagli accessori di montaggio e dalla quantità dell'ordine.

Si prega di fornire il numero di modello completo e la destinazione per verificare le opzioni disponibili.

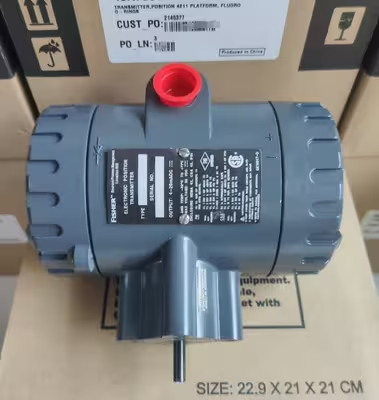

Si prega di fornire una foto chiara della targhetta e, ove possibile, foto dell'installazione. Per le applicazioni nucleari 4211, indicare l'applicazione e i requisiti di approvvigionamento applicabili in modo che la richiesta possa essere esaminata in modo appropriato.
