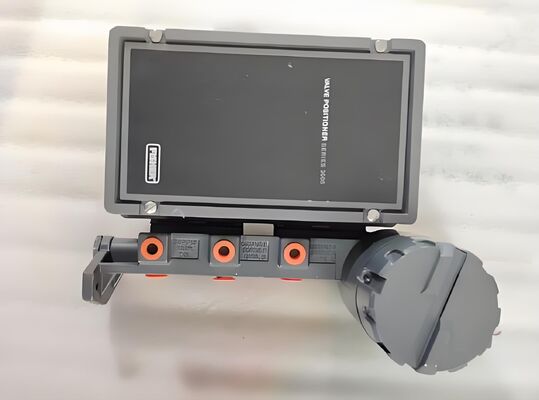

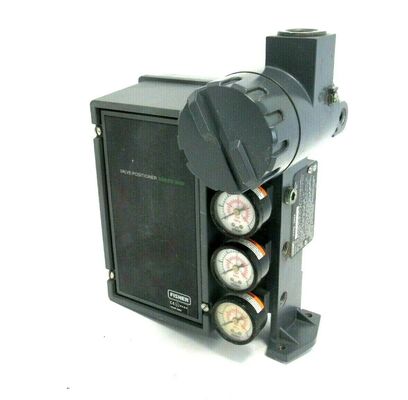

Pacchetto posizionatore valvola con uscita calibrata con ingresso 4-20 mA CC e design posizionatore valvola pneumatico preassemblato

Panoramica del prodotto
Il pacchetto posizionatore valvola Fisher 3620J è un gruppo completo di controllo pneumatico della valvola fornito con il corpo del posizionatore, staffa di montaggio, leveraggio di feedback, manometri, regolatore filtro, tubazioni, raccordi, morsettiera, manuale, certificato di calibrazione e una garanzia di 12 mesi. È preassemblato e pre-testato in fabbrica, il che aiuta i team di impianto a ridurre i tempi di messa in servizio ed evitare lo sforzo di reperire e abbinare parti separate. Il pacchetto accetta un segnale di ingresso da 4-20 mA DC e lo converte in un'uscita pneumatica stabile per un controllo accurato della corsa della valvola. Include feedback di corsa meccanico per un monitoraggio affidabile della posizione e supporta la regolazione locale dello zero e dello span per una messa a punto. Il design funziona bene sia per nuove installazioni che per progetti di retrofit, aiutando i team di manutenzione a standardizzare i pezzi di ricambio e ridurre i tempi di inattività.
L'involucro è costruito per ambienti industriali e protegge i componenti interni da polvere, acqua e vibrazioni. Funziona in modo affidabile in un ampio intervallo di temperature ambiente e accetta pressioni comuni di alimentazione dell'aria per strumenti. Le opzioni di controllo includono calibrazione locale, regolazione dell'uscita pneumatica e indicazione meccanica. Il pacchetto è adatto per le industrie chimiche, petrolchimiche, petrolifere e del gas, energetiche, idriche e di processo generali. La sua costruzione modulare riduce lo sforzo di manutenzione e supporta l'affidabilità a lungo termine con una pianificazione prevedibile dei pezzi di ricambio. Ogni pacchetto è coperto da una garanzia di 12 mesi.

Specifiche tecniche

Settore di applicazione

1. Lavorazione chimica

2. Raffinazione petrolchimica

3. Produzione di petrolio e gas

4. Generazione di energia

5. Trattamento acque e acque reflue

6. Produzione farmaceutica

7. Lavorazione di alimenti e bevande

8. Carta e cellulosa
   Questi settori richiedono un posizionamento accurato della valvola, un'uscita pneumatica stabile e un feedback meccanico affidabile. Il pacchetto funziona bene in ambienti di impianto umidi, polverosi e vibranti se installato e mantenuto correttamente. Supporta anelli di controllo del flusso, della pressione e del livello che utilizzano valvole di controllo pneumatiche.

Problemi comuni

1. La valvola non si muove: controllare il segnale da 4-20 mA, l'alimentazione dell'aria e il leveraggio dell'attuatore.

2. Uscita posizionatore instabile: verificare la stabilità della pressione di alimentazione e le condizioni dell'ugello.

3. Caccia della valvola: ispezionare la messa a punto, il dimensionamento dell'attuatore e il leveraggio di feedback.

4. Perdita d'aria: controllare raccordi, guarnizioni e gruppo relè.

5. Feedback errato: ispezionare il leveraggio di feedback, la camma e la calibrazione.

6. Deriva dello zero: confermare la stabilità del montaggio e ricalibrare zero e span.

7. Umidità nella linea dell'aria: effettuare la manutenzione del regolatore filtro e installare un essiccatore se necessario.

8. Problema di override manuale: controllare bypass, leveraggio e molla dell'attuatore.

9. Errore di pressione di uscita: ispezionare il convertitore I/P, l'ugello e il relè.

10. Perdita di segnale: verificare il cablaggio dell'anello, l'alimentazione e l'intervallo del segnale di ingresso.
    Tutte le unità sono coperte da una garanzia di 12 mesi.

Modelli sostitutivi

1. Fisher 3620

2. Fisher 3620J-0

3. Fisher 3610J

4. Fisher 3660

5. Fisher 3582i

6. Fisher 3720

7. Fisher DVC2000

8. Masoneilan SVI1000
   Nota di selezione: confermare lo standard di montaggio, l'intervallo di corsa, il segnale di ingresso, la pressione di alimentazione e la compatibilità dell'attuatore.
