Confezione di posizionatore di valvole a corrente continua 4-20 mA preassemblata con custodia NEMA 4X IP66 per il controllo del flusso del posizionatore di valvole pneumatico

Panoramica del prodotto

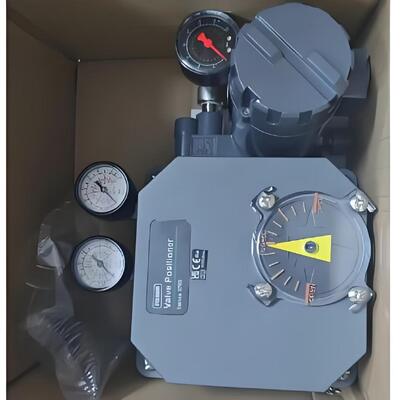

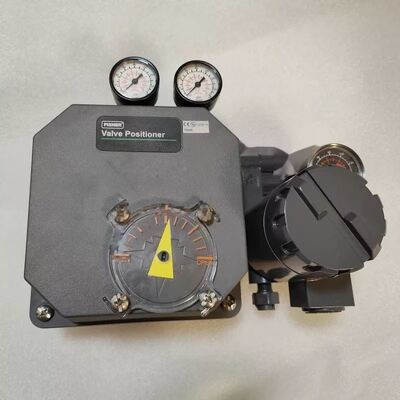

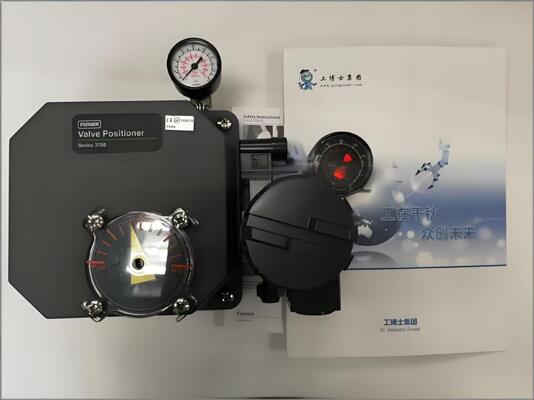

Il pacchetto posizionatore valvola Fisher 3720 è un gruppo completo di controllo pneumatico della valvola fornito con il corpo del posizionatore, la staffa di montaggio, il leveraggio di feedback, i manometri, il regolatore filtro, i tubi, i raccordi, la morsettiera, il manuale, il certificato di calibrazione e una garanzia di 12 mesi. È preassemblato e pre-testato in fabbrica, il che aiuta i team di impianto a ridurre i tempi di messa in servizio ed evitare lo sforzo di reperire e abbinare parti separate. Il pacchetto accetta un segnale di ingresso da 4-20 mA CC e lo converte in un'uscita pneumatica stabile per un controllo preciso della corsa della valvola. Include feedback meccanico di corsa per un monitoraggio affidabile della posizione e supporta la regolazione locale dello zero e dello span per una messa a punto. Il design funziona bene sia per nuove installazioni che per progetti di retrofit, aiutando i team di manutenzione a standardizzare i pezzi di ricambio e a ridurre i tempi di inattività.
L'involucro è costruito per ambienti industriali e protegge i componenti interni da polvere, acqua e vibrazioni. Funziona in modo affidabile in un ampio intervallo di temperature ambiente e accetta pressioni comuni di alimentazione dell'aria dello strumento. Le opzioni di controllo includono calibrazione locale, regolazione dell'uscita pneumatica e indicazione meccanica. Il pacchetto è adatto per le industrie chimiche, petrolchimiche, petrolifere e del gas, energetiche, idriche e di processo generali. La sua costruzione modulare riduce lo sforzo di manutenzione e supporta l'affidabilità a lungo termine con una pianificazione prevedibile dei pezzi di ricambio. Ogni pacchetto è coperto da una garanzia di 12 mesi.

Specifiche tecniche

Settore di applicazione

1. Lavorazione chimica

2. Raffinazione petrolchimica

3. Produzione di petrolio e gas

4. Generazione di energia

5. Trattamento acque e acque reflue

6. Produzione farmaceutica

7. Lavorazione di alimenti e bevande

8. Carta e cellulosa
   Questi settori richiedono un posizionamento preciso della valvola, un'uscita pneumatica stabile e un feedback meccanico affidabile. Il pacchetto funziona bene in ambienti di impianto umidi, polverosi e vibranti se installato e mantenuto correttamente. Supporta anelli di controllo di flusso, pressione e livello che utilizzano valvole di controllo pneumatiche.

Problemi comuni

1. La valvola non si muove: controllare il segnale 4-20 mA, l'alimentazione dell'aria e il leveraggio dell'attuatore.

2. Uscita posizionatore instabile: verificare la stabilità della pressione di alimentazione e le condizioni dell'ugello.

3. Caccia della valvola: ispezionare la messa a punto, il dimensionamento dell'attuatore e il leveraggio di feedback.

4. Perdita d'aria: controllare raccordi, guarnizioni e gruppo relè.

5. Feedback errato: ispezionare il leveraggio di feedback, la camma e la calibrazione.

6. Deriva dello zero: confermare la stabilità del montaggio e ricalibrare zero e span.

7. Umidità nella linea dell'aria: effettuare la manutenzione del regolatore filtro e installare un essiccatore se necessario.

8. Problema di bypass manuale: controllare il bypass, il leveraggio e la molla dell'attuatore.

9. Errore di pressione di uscita: ispezionare il convertitore I/P, l'ugello e il relè.

10. Perdita di segnale: verificare il cablaggio dell'anello, l'alimentazione e l'intervallo del segnale di ingresso.
    Tutte le unità sono coperte da una garanzia di 12 mesi.

Modelli di sostituzione

1. Fisher 3720-0

2. Fisher 3730-3

3. Fisher 3582i

4. Fisher 3620J

5. Fisher DVC6200

6. Fisher DVC2000

7. Masoneilan SVI1000

8. Neles ND9000
   Nota di selezione: confermare lo standard di montaggio, l'intervallo di corsa, il segnale di ingresso, la pressione di alimentazione e la compatibilità dell'attuatore.
