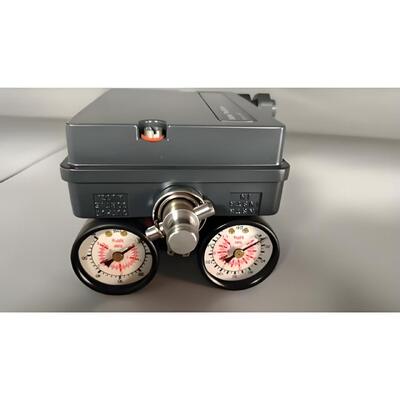

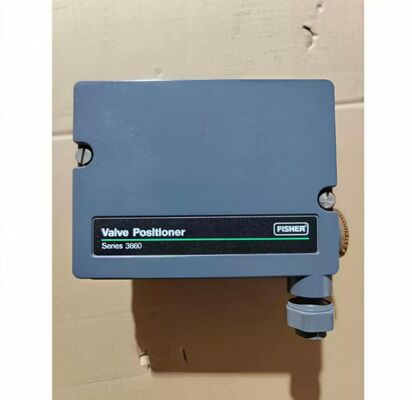

Posizionatore elettro-pneumatico per valvole Fisher 3661 con bypass integrale e design a bilanciamento di forza per controllo 4-20 mA DC

Panoramica del prodotto

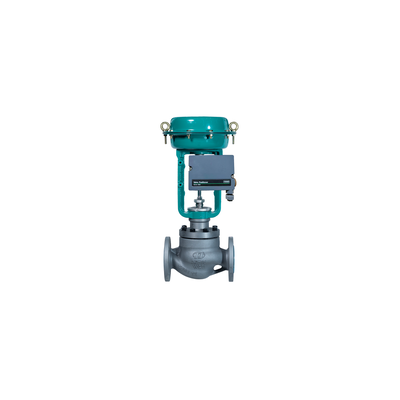

Il posizionatore di valvole elettro-pneumatico Fisher 3661 è uno strumento collaudato sul campo, basato sul principio del bilanciamento delle forze, progettato per posizionare valvole di controllo a stelo scorrevole con attuatore a membrana utilizzando un segnale di ingresso elettrico da 4-20 mA DC. Converte il segnale di controllo elettrico in una pressione pneumatica di uscita proporzionale all'attuatore, garantendo un posizionamento preciso e ripetibile della valvola per servizi di strozzamento e on/off. Il 3661 utilizza un meccanismo ugello/flapper e relè insieme a un modulo convertitore I/P integrato, fornendo una risposta rapida e stabilità ad alta frequenza. La sua costruzione compatta e robusta consente il montaggio in qualsiasi posizione e offre un'eccellente resistenza alle vibrazioni, fondamentale per prestazioni affidabili in ambienti di impianto difficili. Il posizionatore è dotato di una valvola di bypass integrata che consente il funzionamento manuale della valvola durante la manutenzione senza rimuovere lo strumento dal servizio. Le regolazioni di zero e span sono accessibili per una facile calibrazione e l'azione può essere invertita sul campo tra diretta e inversa senza parti aggiuntive. Il 3661 è compatibile con una vasta gamma di attuatori pneumatici Fisher e di terze parti conformi alle interfacce di montaggio standard. Poiché la sezione pneumatica rimane collaudata sul campo e semplice, la manutenzione e la risoluzione dei problemi sono facili per i tecnici degli strumenti.

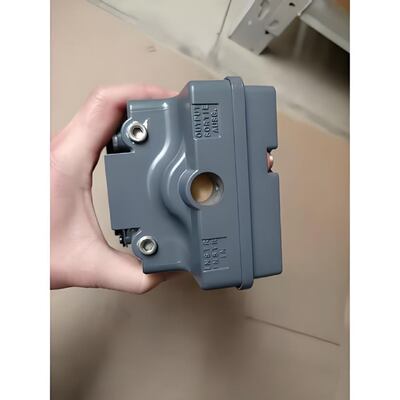

L'alloggiamento è una cassa in alluminio pressofuso con finitura resistente alla corrosione, che fornisce protezione IP54 di serie. L'intervallo di pressione di alimentazione è fino a 100 psi (6,9 bar) e la pressione di uscita può raggiungere il 95% dell'alimentazione. Il consumo d'aria a regime è basso, contribuendo all'efficienza energetica. L'intervallo di temperatura operativa è compreso tra -40 e +71°C (-40 e +160°F). Il 3661 possiede certificazioni tra cui ATEX, CSA e FM per installazioni in aree pericolose, con versioni intrinsecamente sicure e antideflagranti disponibili. Le industrie tipiche includono petrolio e gas, lavorazione chimica, raffinazione, produzione di energia, trattamento delle acque e controllo di processo industriale generale. La combinazione di affidabilità del bilanciamento delle forze, bypass integrato, ingresso elettro-pneumatico e ampia copertura di certificazione rende il 3661 una scelta affidabile per l'automazione delle valvole, in particolare nelle applicazioni in cui si preferisce un posizionatore elettro-pneumatico collaudato e semplice.

Specifiche Tecniche

Industria di applicazione

1. Lavorazione di petrolio e gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento acque e acque reflue

5. Cartiere

6. Raffinazione e regolazione della pressione delle condotte

7. Produzione farmaceutica

8. Controllo di processo industriale generale

Queste industrie richiedono un posizionamento preciso delle valvole e un funzionamento affidabile in ambienti esigenti. Il 3661 è particolarmente adatto per servizi di strozzamento su valvole a stelo scorrevole con attuatore a membrana, dove il suo design a bilanciamento delle forze e l'insensibilità alle vibrazioni garantiscono un controllo stabile. La valvola di bypass integrata semplifica la manutenzione consentendo il funzionamento manuale senza rimuovere il posizionatore dal servizio. Con il suo ampio portafoglio di certificazioni, il 3661 può essere impiegato in aree pericolose e in normali aree di impianto. Il posizionatore è progettato per l'uso con attuatori pneumatici Fisher e di terze parti conformi alle interfacce di montaggio standard.

Problemi comuni

1. Il posizionatore non risponde al segnale di ingresso – controllare il loop da 4-20 mA per la continuità, verificare l'impedenza di ingresso, confermare che la pressione di alimentazione sia adeguata e ispezionare il convertitore I/P e l'assemblaggio ugello/flapper per la contaminazione.

2. La valvola non si muove con la variazione del setpoint – verificare i collegamenti pneumatici e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunga lo strumento e che la valvola di bypass sia chiusa.

3. Il posizionatore oscilla o va in caccia – regolare le regolazioni del relè e dell'ugello, verificare che il collegamento di feedback sia sicuro e confermare che l'attuatore non sia sovradimensionato.

4. Linearità scarsa o errore elevato – verificare la geometria del collegamento di feedback e la regolazione della portata, controllare eventuali perdite d'aria e ispezionare l'ugello/flapper per l'usura.

5. Risposta lenta – pulire il restrittore e l'ugello, ispezionare il relè e il convertitore I/P, controllare eventuali perdite e confermare che la pressione di alimentazione sia adeguata.

6. Pressione di uscita instabile – controllare la stabilità della pressione dell'aria di alimentazione, ispezionare lo spazio tra ugello e flapper e verificare la tensione della molla di feedback del bilanciamento delle forze.

7. La calibrazione non viene completata – il 3661 utilizza la calibrazione manuale; verificare che la corsa della valvola rientri nell'intervallo nominale, controllare la posizione della leva di feedback e confermare l'orientamento dell'ugello.

8. Perdite d'aria o calo di pressione – ispezionare i collegamenti dell'alimentazione dell'aria, il relè e i tubi dell'attuatore; verificare che la pressione di alimentazione sia fino a 100 psi.

9. Ingresso di umidità nell'involucro – ispezionare le guarnizioni del coperchio, i pressacavi e la scatola dei morsetti; verificare l'integrità IP54 e considerare l'aggiornamento a IP65 se necessario.

10. Funzionamento erratico in ambienti ad alta vibrazione – verificare il montaggio sicuro, controllare i collegamenti allentati del feedback e confermare la posizione di montaggio rigida.

Modelli sostitutivi

1. Posizionatore di valvole pneumatico Fisher 3582

2. Posizionatore di valvole elettro-pneumatico Fisher 3610J

3. Posizionatore di valvole elettro-pneumatico Fisher 3620J

4. Posizionatore di valvole Fisher 3660

5. Posizionatore digitale di valvole Fisher DVC2000

6. Posizionatore digitale di valvole Fisher DVC6200

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Nota di selezione: verificare la compatibilità della flangia di montaggio, il tipo di attuatore, l'intervallo di corsa, il tipo di segnale di ingresso, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. Il 3661 si adatta ad attuatori a membrana a singola azione con interfacce di montaggio standard. Per la comunicazione digitale e la diagnostica avanzata, considerare l'aggiornamento alla serie Fisher DVC.
