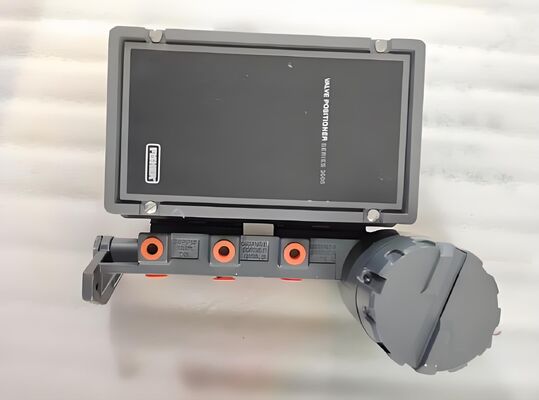

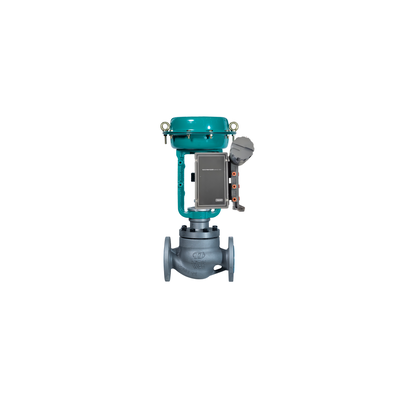

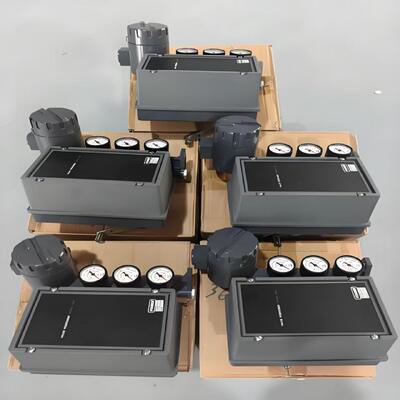

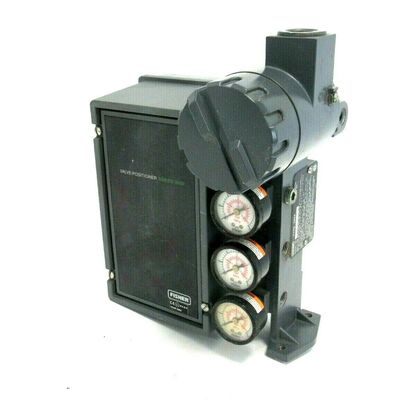

Fisher 3620J Posizionatore di valvole elettro-pneumatiche con valvola di bypass integrata e progettazione di bilanciamento della forza per il controllo preciso di 4-20 mA DC

Panoramica del prodotto

Il posizionatore di valvole elettro-pneumatico Fisher 3620J è uno strumento collaudato sul campo, basato sul principio del bilanciamento delle forze, progettato per posizionare valvole di controllo a stelo scorrevole con attuatore a membrana utilizzando un segnale di ingresso elettrico DC 4-20 mA. Converte il segnale di controllo elettrico in una pressione pneumatica di uscita proporzionale all'attuatore, garantendo un posizionamento preciso e ripetibile della valvola per servizi di strozzamento e on/off. Il 3620J utilizza un meccanismo ugello/flapper e relè insieme a un modulo convertitore I/P integrato, fornendo una risposta rapida e stabilità ad alta frequenza. La sua costruzione compatta e robusta consente il montaggio in qualsiasi posizione e offre un'eccellente resistenza alle vibrazioni, fondamentale per prestazioni affidabili in ambienti di impianto difficili. Il posizionatore è dotato di una valvola di bypass integrata che consente il funzionamento manuale della valvola durante la manutenzione senza rimuovere lo strumento dal servizio. Le regolazioni di zero e span sono accessibili per una facile calibrazione e l'azione può essere invertita sul campo tra diretta e inversa senza parti aggiuntive. Il 3620J è compatibile con un'ampia gamma di attuatori pneumatici Fisher e di terze parti conformi alle interfacce di montaggio standard. Poiché la sezione pneumatica rimane collaudata sul campo e semplice, la manutenzione e la risoluzione dei problemi sono facili per i tecnici degli strumenti.

L'alloggiamento è una cassa in alluminio pressofuso con finitura resistente alla corrosione, che fornisce protezione IP54 di serie. L'intervallo di pressione di alimentazione è fino a 100 psi (6,9 bar) e la pressione di uscita può raggiungere il 95% dell'alimentazione. Il consumo d'aria a regime è basso, contribuendo all'efficienza energetica. L'intervallo di temperatura operativa è compreso tra -40 e +71°C (-40 e +160°F). Il 3620J possiede certificazioni tra cui ATEX, CSA e FM per installazioni in aree pericolose, con versioni intrinsecamente sicure e antideflagranti disponibili. Le industrie tipiche includono petrolio e gas, lavorazione chimica, raffinazione, generazione di energia, trattamento delle acque e controllo di processo industriale generale. La combinazione di affidabilità del bilanciamento delle forze, bypass integrato, ingresso elettro-pneumatico e ampia copertura di certificazione rende il 3620J una scelta affidabile per l'automazione delle valvole, in particolare nelle applicazioni in cui si preferisce un posizionatore elettro-pneumatico collaudato e semplice.

Specifiche tecniche

Settore di applicazione

1. Lavorazione di petrolio e gas

2. Impianti chimici e petrolchimici

3. Generazione di energia

4. Trattamento acque e reflue

5. Cartiere

6. Raffinazione e regolazione della pressione delle condotte

7. Produzione farmaceutica

8. Controllo di processo industriale generale

Questi settori richiedono un posizionamento preciso delle valvole e un funzionamento affidabile in ambienti esigenti. Il 3620J è particolarmente adatto per servizi di strozzamento su valvole a stelo scorrevole con attuatore a membrana, dove il suo design a bilanciamento delle forze e l'insensibilità alle vibrazioni garantiscono un controllo stabile. La valvola di bypass integrata semplifica la manutenzione consentendo il funzionamento manuale senza rimuovere il posizionatore dal servizio. Con il suo ampio portafoglio di certificazioni, il 3620J può essere impiegato in aree pericolose e in normali aree di impianto. Il posizionatore è progettato per l'uso con attuatori pneumatici Fisher e di terze parti conformi alle interfacce di montaggio standard.

Problemi comuni

1. Il posizionatore non risponde al segnale di ingresso: controllare il loop 4-20 mA per continuità, verificare l'impedenza di ingresso, confermare che la pressione di alimentazione sia adeguata e ispezionare il convertitore I/P e l'assemblaggio ugello/flapper per la presenza di contaminazione.

2. La valvola non si muove con la variazione del setpoint: verificare le connessioni pneumatiche e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunga lo strumento e che la valvola di bypass sia chiusa.

3. Il posizionatore oscilla o va in caccia: regolare le regolazioni del relè e dell'ugello, verificare che il collegamento di feedback sia sicuro e confermare che l'attuatore non sia sovradimensionato.

4. Linearità scarsa o errore elevato: verificare la geometria del collegamento di feedback e la regolazione della corsa, controllare la presenza di perdite d'aria e ispezionare l'ugello/flapper per usura.

5. Risposta lenta: pulire il restrittore e l'ugello, ispezionare il relè e il convertitore I/P, controllare la presenza di perdite e confermare che la pressione di alimentazione sia adeguata.

6. Pressione di uscita instabile: controllare la stabilità della pressione dell'aria di alimentazione, ispezionare l'intervallo ugello/flapper e verificare la tensione della molla di feedback del bilanciamento delle forze.

7. La calibrazione non viene completata: il 3620J utilizza la calibrazione manuale; verificare che la corsa della valvola rientri nell'intervallo nominale, controllare la posizione della leva di feedback e confermare l'orientamento dell'ugello.

8. Perdite d'aria o calo di pressione: ispezionare le connessioni di alimentazione dell'aria, il relè e i tubi dell'attuatore; verificare che la pressione di alimentazione sia fino a 100 psi.

9. Ingresso di umidità nell'involucro: ispezionare le guarnizioni del coperchio, i pressacavi e la scatola di derivazione; verificare l'integrità IP54 e considerare l'aggiornamento a IP65 se necessario.

10. Funzionamento erratico in ambienti ad alta vibrazione: verificare il montaggio sicuro, controllare i collegamenti allentati del collegamento di feedback e confermare la posizione di montaggio rigida.

Modelli sostitutivi

1. Posizionatore di valvole pneumatico Fisher 3582

2. Posizionatore di valvole elettro-pneumatico Fisher 3610J

3. Posizionatore di valvole elettro-pneumatico Fisher 3620J

4. Posizionatore di valvole Fisher 3660

5. Posizionatore di valvole Fisher 3661

6. Posizionatore di valvole digitale Fisher DVC2000

7. Posizionatore di valvole digitale Fisher DVC6200

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Nota di selezione: verificare la compatibilità della flangia di montaggio, il tipo di attuatore, l'intervallo di corsa, il tipo di segnale di ingresso, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. Il 3620J si adatta ad attuatori a membrana a singola azione con interfacce di montaggio standard. Per la comunicazione digitale e la diagnostica avanzata, considerare l'aggiornamento alla serie Fisher DVC.
