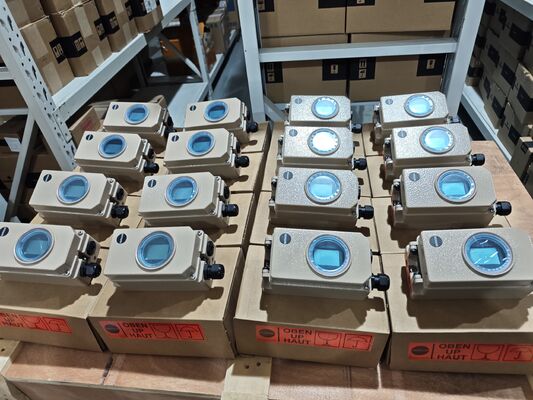

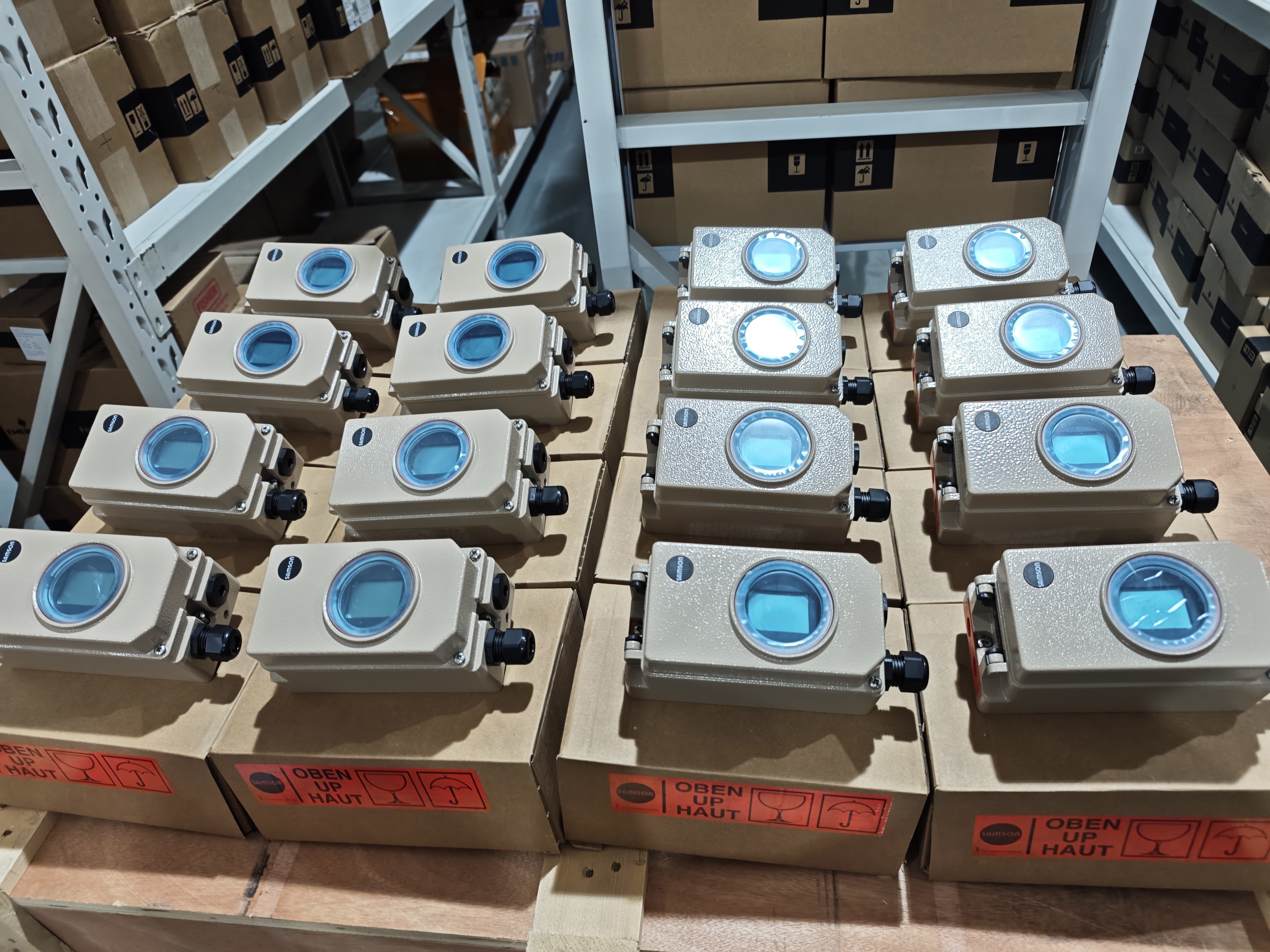

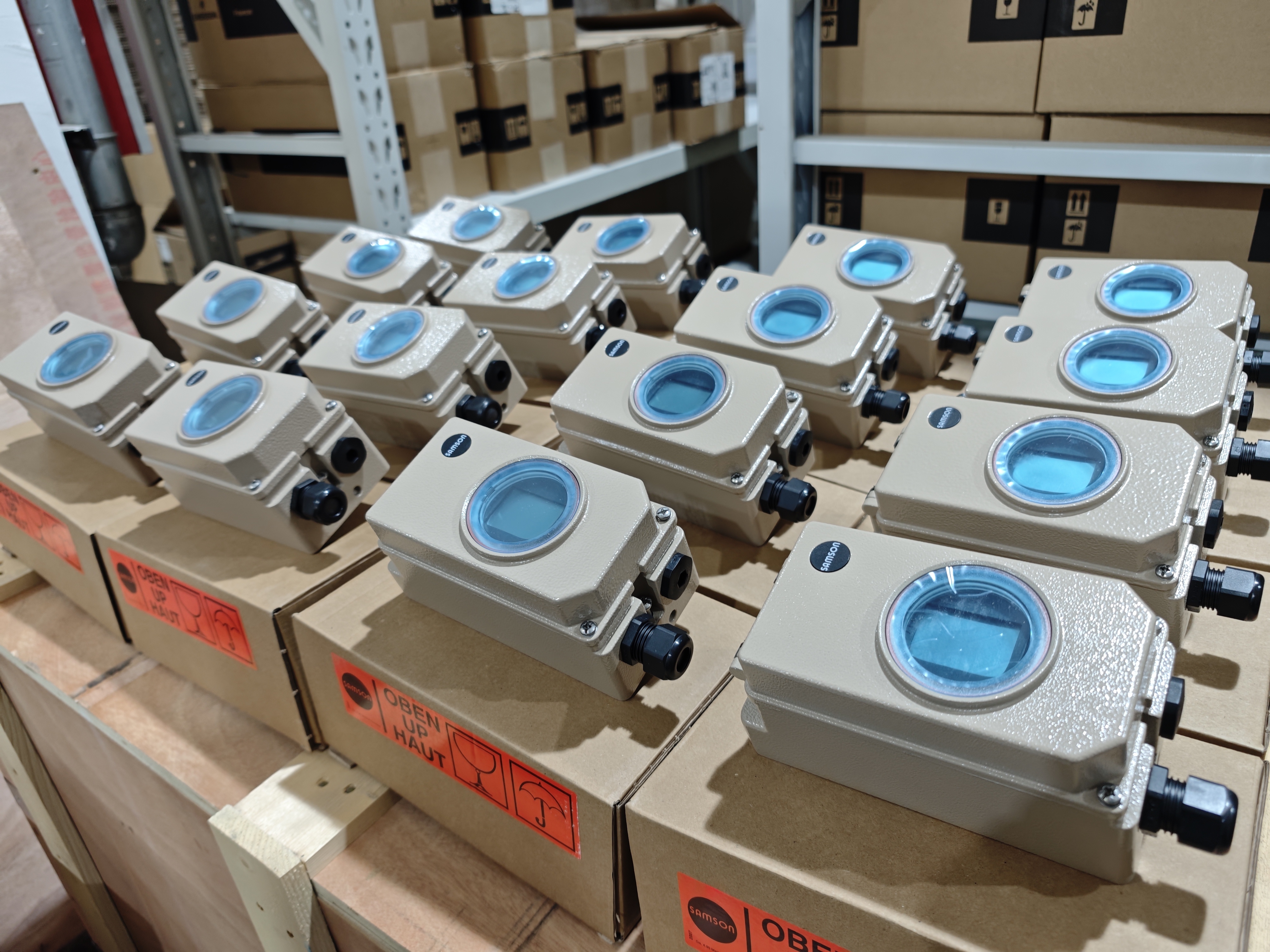

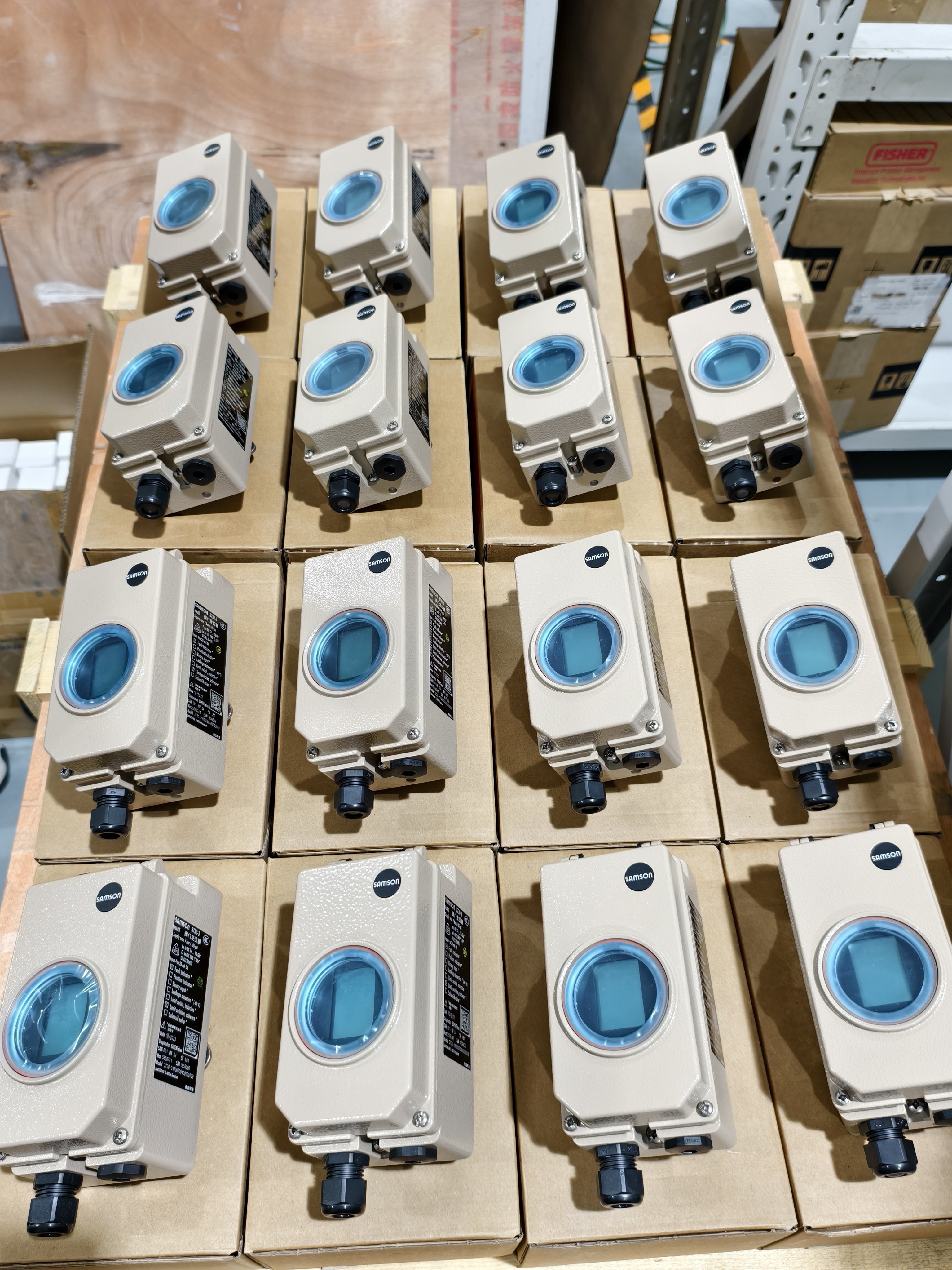

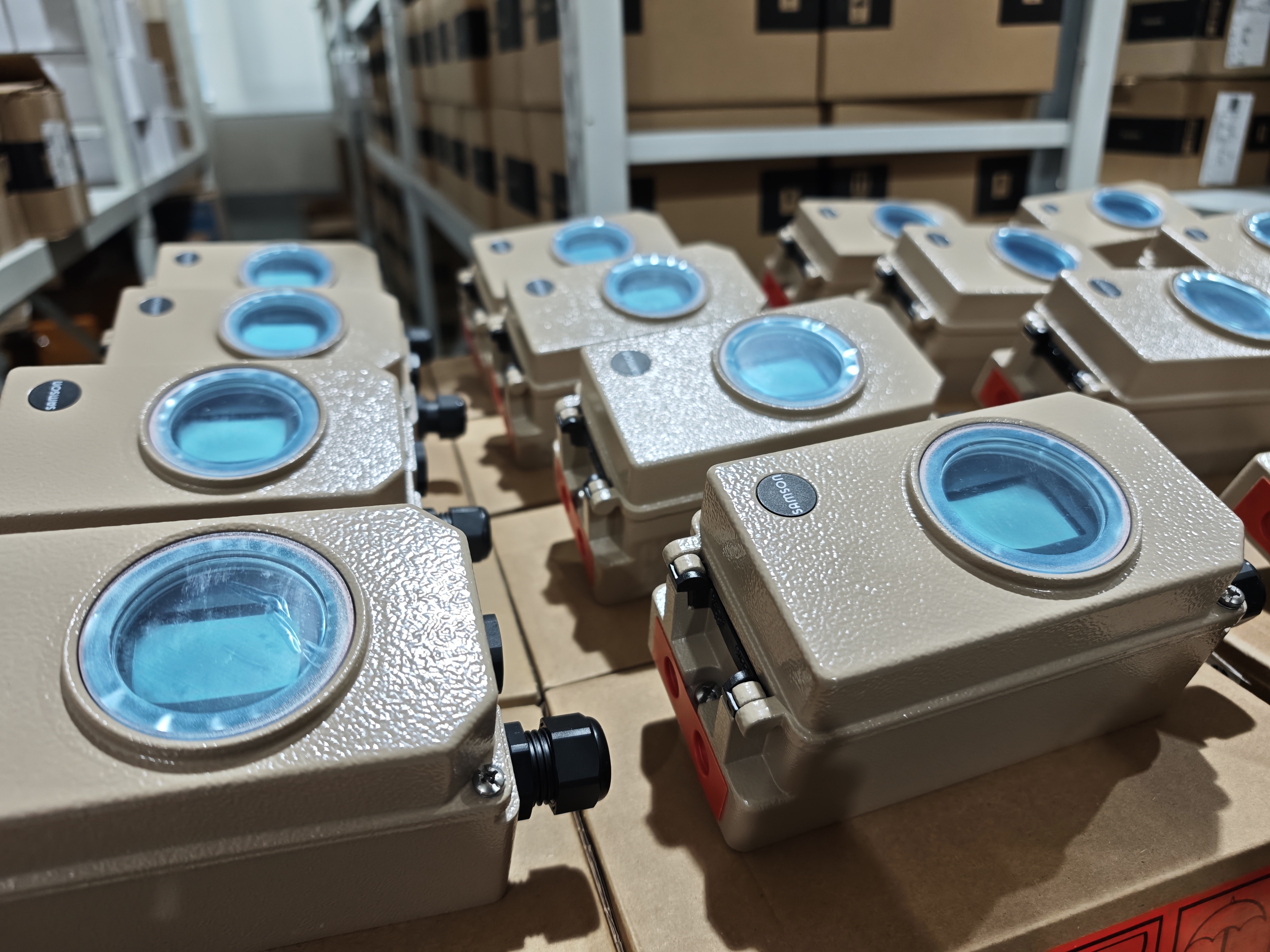

Posizionatore Valvola HART con Diagnostica Valvola EXPERTplus - Posizionatore Valvola Elettropneumatico Samson 3730-3

Visualizzazione del prodotto

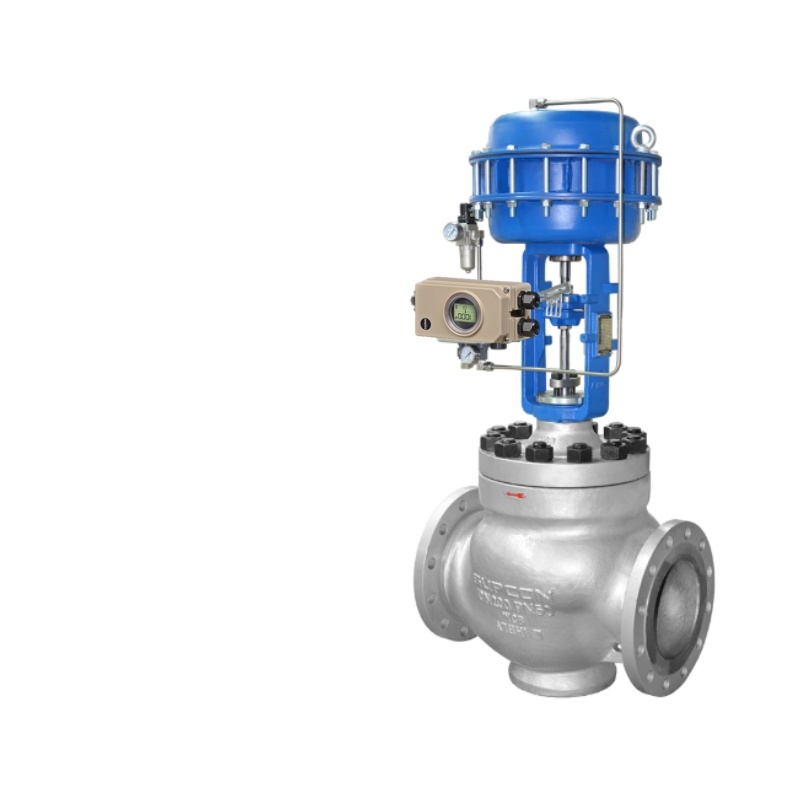

Il posizionatore di valvole elettropneumatiche Samson 3730-3 e' un dispositivo intelligente,Strumento di comunicazione HART che garantisce un'assegnazione predeterminata della posizione della valvola al segnale di controllo da 4 a 20 mA delle valvole di controllo pneumaticheDisponibile come posizionatore a azione singola o a azione doppia per il montaggio su attuatori lineari e rotanti, supporta un raggio di marcia da 3,6 a 300 mm e angoli di apertura da 24° a 100°. Il 3730-3 utilizza un sistema di rilevamento del movimento senza contatto che elimina l'usura meccanica e semplifica l'installazione sugli attuatori con IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845,o attacco integrale SAMSONUn display a testo semplice con le raccomandazioni NAMUR NE 107 e i messaggi forniscono uno stato del dispositivo chiaro a colpo d'occhio e il semplice pulsante,il funzionamento basato su menu con direzione di lettura rotabile consente una rapida configurazione e taratura in qualsiasi posizione di montaggioLo strumento supporta la comunicazione HART 7 ed è pronto SAM DIGITAL, consentendo l'integrazione con i moderni sistemi di gestione degli asset.La diagnostica integrata EXPERTplus per le valvole di controllo fornisce dati in tempo reale per la manutenzione predittiva, registrare la condizione della valvola mentre il processo è in esecuzione e generare messaggi sui lavori di manutenzione richiestiTutti i parametri sono salvati in EEPROM non volatile per proteggere le impostazioni durante la perdita di potenza, e il posizionatore è un sistema a due fili con un piccolo carico elettrico di 410 ΩLa modalità di inizializzazione di sostituzione consente di avviare il posizionatore in caso di emergenza mentre l'impianto è in funzione senza cambiare la posizione della valvolaIl posizionatore dispone anche di una funzione di chiusura rigida regolabile, limitazione della pressione di uscita e monitoraggio automatico a zero per mantenere la precisione a lungo termine.

L'alloggiamento è realizzato in alluminio o acciaio inossidabile coagulato, fornendo protezione IP66 e NEMA 4X contro la polvere, l'ingresso di acqua e atmosfere corrosiveLa portata dell'aria di alimentazione è da 1,4 a 7 bar (20 a 105 psi) e il posizionatore offre un'elevata capacità d'aria per un controllo rapido e stabile.Il 3730-3 è dotato di certificazioni di protezione contro le esplosioni, tra cui sicurezza intrinseca, protezione da involucro e sicurezza aumentata.Il sensore di temperatura integrato e il contatore delle ore di funzionamento forniscono ulteriori informazioni diagnostiche.Il dispositivo comprende anche due allarmi di posizione programmabili standard e auto-diagnostici con messaggi emessi tramite un contatto di allarme di guasto o un trasmettitore di posizione analogo opzionaleLe industrie tipiche comprendono il petrolio e il gas, la lavorazione chimica, la raffinazione, la generazione di energia, il trattamento dell'acqua e il controllo generale dei processi industriali.Diagnostica EXPERTplus, e un design modulare a prova di futuro rende il 3730-3 una scelta affidabile per l'automazione delle valvole, l'efficienza dell'impianto e la manutenzione predittiva.

Specifiche tecniche

Industria delle applicazioni

1. Trasformazione del petrolio e del gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento delle acque e delle acque reflue

5. Fabbriche di pasta e carta

6. Rafinazione e regolazione della pressione delle condotte

7. Fabbricazione farmaceutica

8. Controllo generale dei processi industriali

Queste industrie richiedono un posizionamento accurato delle valvole, una comunicazione affidabile e una capacità diagnostica avanzata per mantenere l'efficienza e la sicurezza della produzione.Il 3730-3 è particolarmente adatto per applicazioni con requisiti di tempo di transito difficili, condizioni ambientali difficili e servizio di throttlingLa tecnologia di rilevamento dei movimenti senza contatto prolunga la vita utile ed è ideale sia per gli attuatori pneumatici Samson che per quelli di terze parti.gli operatori possono accedere ai dati sullo stato delle valvole, tendenze delle prestazioni e segnalazioni diagnostiche senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi comuni

1. Il posizionatore non risponde al segnale di ingresso verificare la continuità del circuito da 4 a 20 mA, verificare che la fonte possa fornire corrente sufficiente e confermare che le connessioni elettriche siano corrette;controllo dei componenti magnetoelettrici danneggiati, pressione di alimentazione errata o percorsi d'aria bloccati.

2. La posizione della valvola supera o è in ritardo rispetto al punto di impostazione verificare che la posizione del pivot della leva di feedback sia corretta, verificare il range e gli aggiustamenti a zero e confermare che il magnete non ha perso il magnetismo.

3. Oscillazione o caccia del posizionatore

4. La linearità è scarsa o l'errore è elevato verificare l'installazione e la regolazione, verificare le perdite d'aria nel sistema pneumatico, ispezionare l'assemblaggio magnetoelettrico,e assicurarsi che tutte le viti siano strette e che le posizioni dell'ugello/flapper siano corrette.

5. Risposta lenta o funzionamento lento ️ pulire il limitatore nella camera del diaframma, ispezionare l'ugello/flapper per verificare eventuali danni, verificare le perdite d'aria, verificare l'installazione della molla di feedback,e confermare che la pressione di alimentazione è adeguata e che il flusso del regolatore di pressione è sufficiente.

6. Segnale di feedback instabile

7. Se la calibrazione automatica non è completata, verificare il movimento dell'attuatore, la pressione di alimentazione e la corretta posizione del sensore di movimento senza contatto; verificare l'assenza di legame meccanico.

8. Per le perdite d'aria o per il calo di pressione, ispezionare le connessioni di alimentazione dell'aria, il relè e i tubi dell'attuatore per individuare perdite; verificare che la pressione dell'aria sia compresa tra 1,4 e 7 bar.

9. Ingresso dell'umidità nell'alloggiamento: ispezionare le guarnizioni di copertura, le ghiandole dei cavi e la scatola terminale; verificare l'integrità IP66 / NEMA 4X.

10. Intermittente di comunicazione HART check loop wiring, shielding, termination, and HART device address; verificare l'integrazione DTM/EDD con il sistema di controllo.

Modelli di sostituzione

1. Sansone TROVIS 3730-3

2. Samson 3730-6 (aggiornamento con sensori di pressione)

3. Sansone 3730-2

4. Simson 3730-4 (PROFIBUS)

5. Samson 3730-5 (Fondazione Fieldbus)

6. Sansone 3725

7. Sansone 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'autonomia dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'alloggiamento prima di sostituire i modelli.Il 3730-3 è progettato per attuatori pneumatici a azione singola o a doppia azione e può servire come sostituto diretto per i posizionatori analogici più vecchiIl TROVIS 3730-3 è il dispositivo di sostituzione designato in quanto il 3730-3 verrà interrotto nel prossimo futuro..
