Posizionatore elettropneumatico HART per servizio di strozzatura con alloggiamento del posizionatore valvola in acciaio inossidabile

Panoramica del prodotto

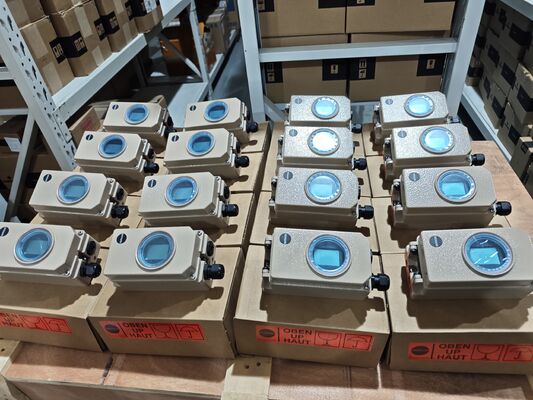

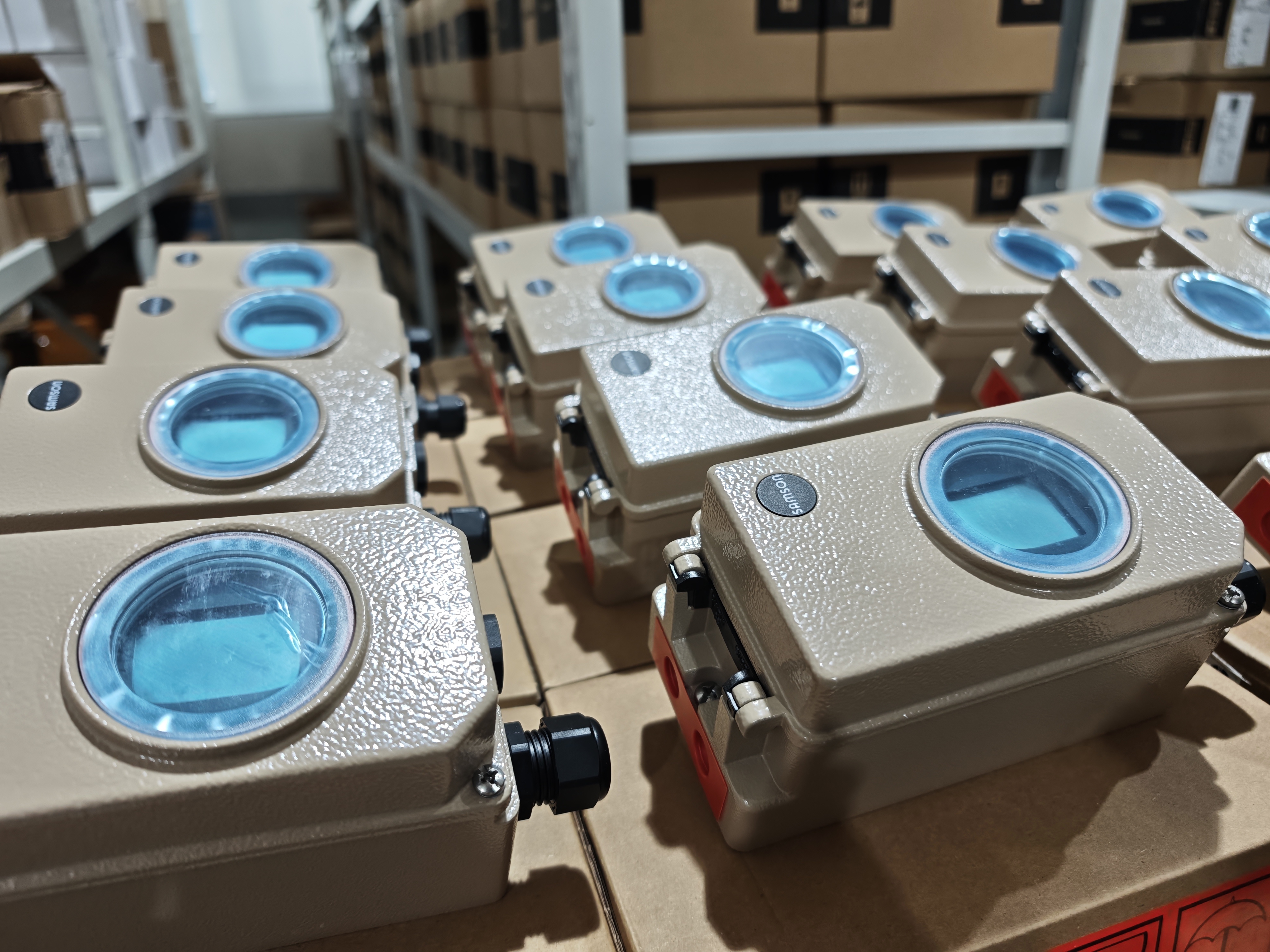

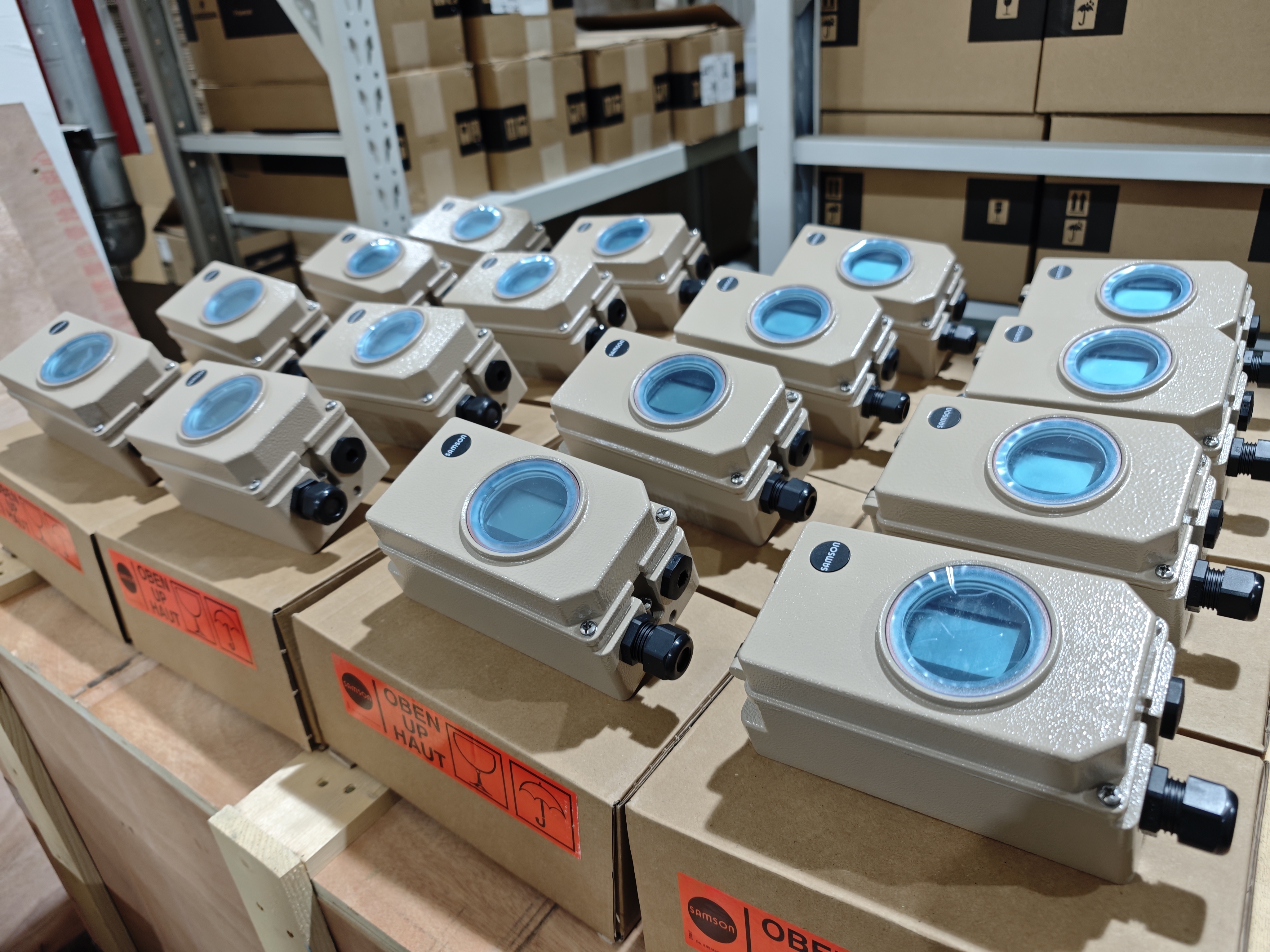

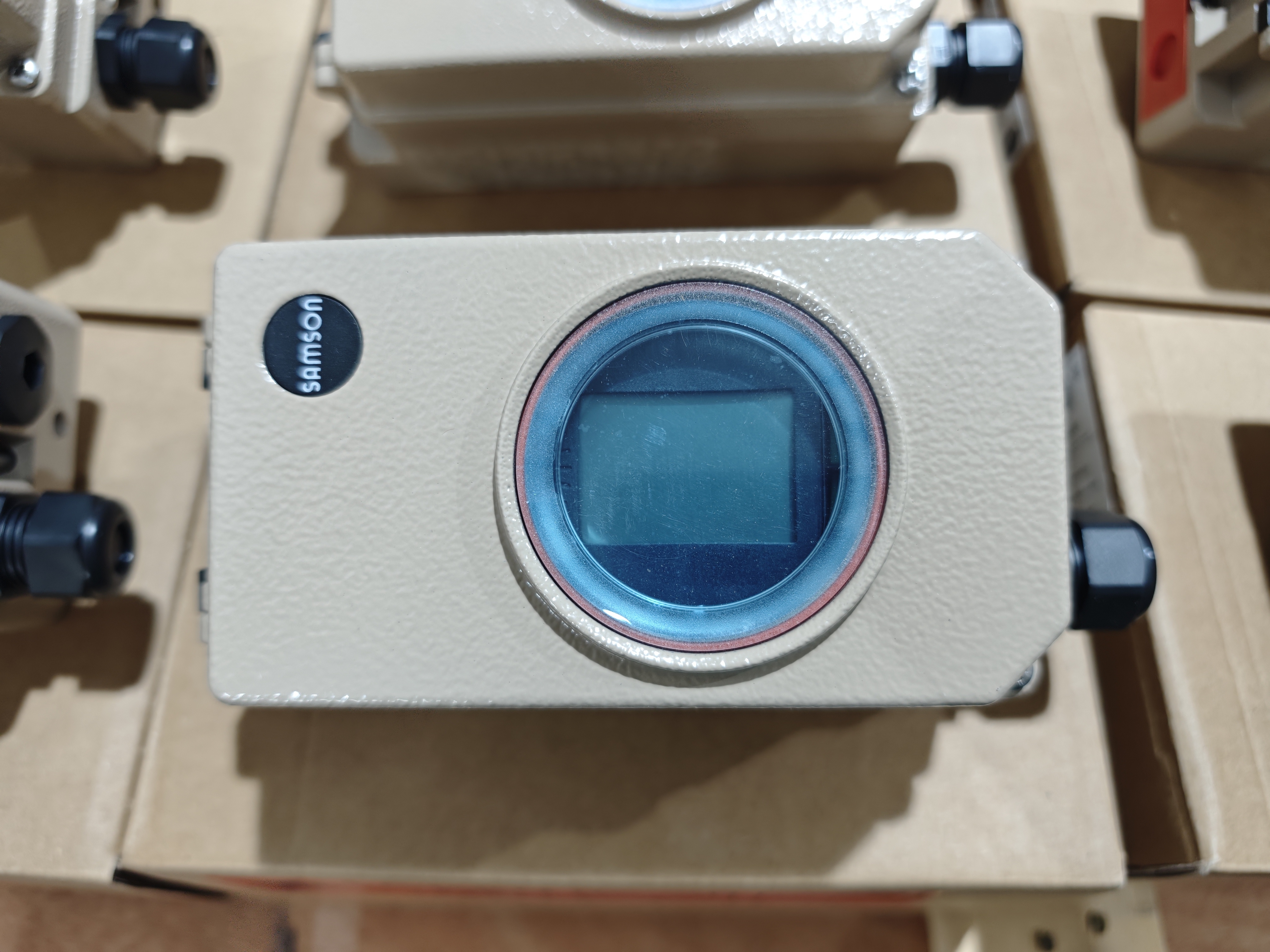

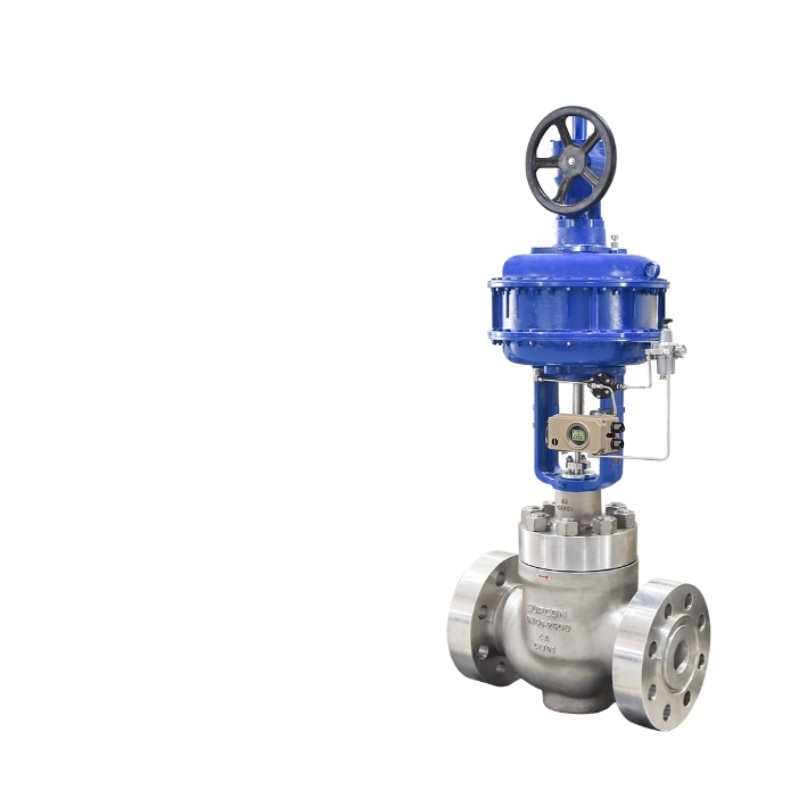

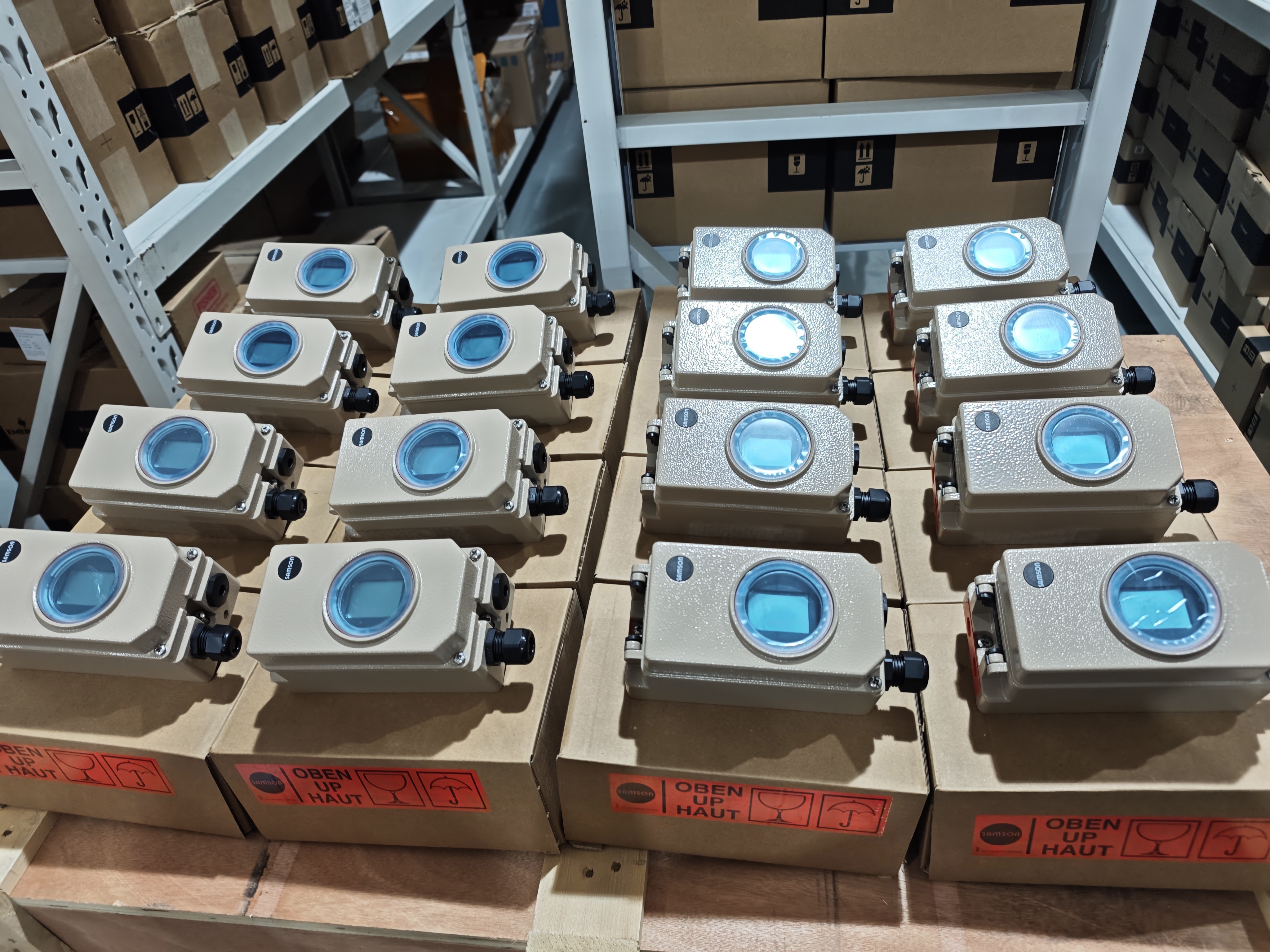

Il posizionatore di valvole elettropneumatico Samson 3730-3 è uno strumento intelligente con comunicazione HART che assegna la posizione della valvola a un segnale di controllo da 4-20 mA su valvole di controllo pneumatiche. È disponibile come posizionatore a semplice o doppio effetto per il montaggio su attuatori lineari e rotativi, supportando corse da 3,6 a 300 mm e angoli di apertura da 24° a 100°. Il 3730-3 utilizza un sistema di rilevamento della corsa senza contatto che elimina l'usura meccanica e semplifica l'installazione su attuatori con attacco integrale IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 o SAMSON. Un display a testo in chiaro con stati e messaggi secondo la raccomandazione NAMUR NE 107 fornisce un chiaro stato del dispositivo a colpo d'occhio, e il semplice funzionamento a manopola singola, guidato da menu, con direzione di lettura ruotabile consente una rapida configurazione e calibrazione in qualsiasi posizione di montaggio. Lo strumento supporta la comunicazione HART 7 ed è SAM DIGITAL ready, consentendo l'integrazione con moderni sistemi di gestione degli asset. La diagnostica integrata EXPERTplus per valvole di controllo fornisce dati in tempo reale per la manutenzione predittiva, registrando le condizioni della valvola mentre il processo è in funzione e generando messaggi sui lavori di manutenzione richiesti. Tutti i parametri vengono salvati in EEPROM non volatile per proteggere le impostazioni durante le interruzioni di corrente, e il posizionatore è un sistema a due fili con un piccolo carico elettrico di 410 Ω. La modalità di inizializzazione di sostituzione consente l'avvio del posizionatore in caso di emergenza mentre l'impianto è in funzione senza modificare la posizione della valvola. Il posizionatore dispone inoltre di una funzione di chiusura ermetica regolabile, limitazione della pressione di uscita e monitoraggio automatico dello zero per mantenere l'accuratezza a lungo termine.

L'alloggiamento è costruito in alluminio pressofuso o acciaio inossidabile, fornendo protezione IP66 e NEMA 4X contro polvere, infiltrazioni d'acqua e atmosfere corrosive. L'intervallo di pressione dell'aria di alimentazione è da 1,4 a 7 bar (da 20 a 105 psi) e il posizionatore offre un'elevata capacità d'aria per un controllo rapido e stabile. Il 3730-3 è dotato di certificazioni di protezione antideflagrante tra cui sicurezza intrinseca, protezione tramite involucro e sicurezza aumentata. Il sensore di temperatura integrato e il contatore delle ore di funzionamento forniscono ulteriori informazioni diagnostiche. Il dispositivo include anche due allarmi di posizione programmabili standard e autodiagnostica con messaggi emessi tramite un contatto di allarme guasto o un trasmettitore di posizione analogico opzionale. Le industrie tipiche includono petrolio e gas, lavorazione chimica, raffinazione, produzione di energia, trattamento delle acque e controllo di processo industriale generale. La combinazione di prestazioni di controllo di riferimento, diagnostica EXPERTplus e un design modulare a prova di futuro rende il 3730-3 una scelta affidabile per l'automazione delle valvole, l'efficienza dell'impianto e la manutenzione predittiva.

Specifiche Tecniche

Settore di Applicazione

1. Lavorazione petrolio e gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento acque e reflue

5. Cartiere

6. Raffinazione e regolazione pressione pipeline

7. Produzione farmaceutica

8. Controllo di processo industriale generale

Questi settori richiedono un posizionamento preciso delle valvole, una comunicazione affidabile e capacità diagnostiche avanzate per mantenere l'efficienza produttiva e la sicurezza. Il 3730-3 è particolarmente adatto per applicazioni con requisiti di tempo di transito impegnativi, condizioni ambientali difficili e servizio di strozzamento. La tecnologia di rilevamento della corsa senza contatto prolunga la durata utile ed è ideale sia per attuatori pneumatici Samson che di terze parti. Con la comunicazione HART e la diagnostica EXPERTplus, gli operatori possono accedere ai dati sulle condizioni della valvola, alle tendenze delle prestazioni e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi Comuni

1. Il posizionatore non risponde al segnale di ingresso – controllare il loop 4-20 mA per continuità, verificare che la sorgente possa fornire corrente sufficiente e confermare che i collegamenti elettrici siano corretti; verificare la presenza di componenti magnetoelettrici danneggiati, pressione di alimentazione errata o percorsi dell'aria bloccati.

2. La posizione della valvola supera o ritarda il setpoint – verificare che la posizione del perno della leva di feedback sia corretta, controllare le regolazioni di range e zero, e confermare che il magnete non abbia perso magnetismo.

3. Il posizionatore oscilla o "caccia" – controllare la regolazione della vite di bilanciamento dell'amplificatore, ridurre l'apertura della valvola di strozzamento dell'uscita e verificare che tutti i collegamenti di feedback siano sicuri e stretti.

4. Scarsa linearità o errore elevato – verificare installazione e regolazione, controllare perdite d'aria nel sistema pneumatico, ispezionare l'assemblaggio magnetoelettrico e assicurarsi che tutte le viti siano serrate e che le posizioni ugello/flapper siano corrette.

5. Risposta lenta o funzionamento pigro – pulire il restrittore nella camera del diaframma, ispezionare ugello/flapper per danni, controllare perdite d'aria, verificare l'installazione della molla di feedback e confermare che la pressione di alimentazione sia adeguata e il flusso del regolatore di pressione sia sufficiente.

6. Segnale di feedback instabile – controllare il sensore di corsa e i cavi di collegamento per connessioni allentate o danneggiate, e verificare che la pressione dell'aria di alimentazione sia stabile.

7. La calibrazione automatica non si completa – controllare la corsa dell'attuatore, la pressione di alimentazione e che il sensore di corsa senza contatto sia posizionato correttamente; verificare che non ci siano blocchi meccanici.

8. Perdite d'aria o calo di pressione – ispezionare le connessioni dell'aria di alimentazione, il relè e i tubi dell'attuatore per perdite; verificare che la pressione dell'aria di alimentazione sia compresa tra 1,4 e 7 bar.

9. Infiltrazione di umidità nell'involucro – ispezionare le guarnizioni del coperchio, i pressacavi e la scatola morsettiera; verificare l'integrità IP66 / NEMA 4X.

10. Comunicazione HART intermittente – controllare il cablaggio del loop, la schermatura, la terminazione e l'indirizzo del dispositivo HART; verificare l'integrazione DTM/EDD con il sistema di controllo.

Modelli Sostitutivi

1. Samson TROVIS 3730-3

2. Samson 3730-6 (aggiornamento con sensori di pressione)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'intervallo di corsa dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. Il 3730-3 è progettato per attuatori pneumatici a semplice o doppio effetto e può servire come sostituzione diretta per i vecchi posizionatori analogici. Il TROVIS 3730-3 è il dispositivo di sostituzione designato poiché il 3730-3 sarà interrotto nel prossimo futuro.
