Posizionatore di valvole di regolazione SIL 2 ad alte prestazioni Posizionatore di valvole intelligente per controllo intelligente

Panoramica del prodotto

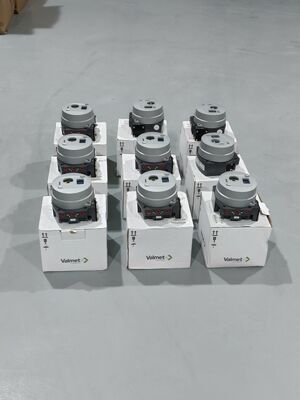

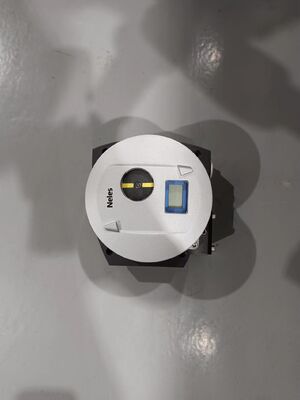

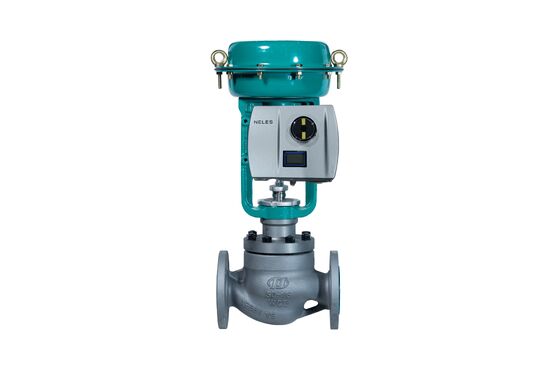

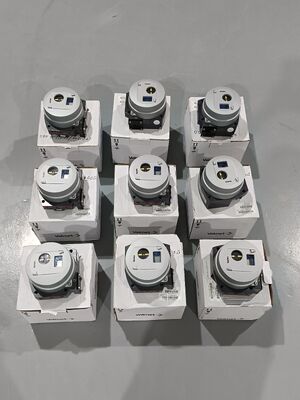

Il posizionatore intelligente per valvole Neles ND9000 è un controllore di valvole basato su microcontrollore che riceve un segnale di controllo 4-20 mA DC o comunicazione fieldbus e lo converte in un'uscita pneumatica proporzionale per azionare attuatori a semplice o doppio effetto, supportando applicazioni di valvole lineari e rotative. Il suo sistema di misurazione della posizione senza contatto elimina l'usura meccanica e semplifica l'installazione su qualsiasi attuatore con capacità di montaggio VDI/VDE 3845 o IEC 60534-6. Un'interfaccia utente locale con selezione della lingua consente una rapida configurazione e calibrazione, e lo stesso dispositivo può essere utilizzato per valvole lineari e rotative, attuatori a doppio e semplice effetto, riducendo l'inventario dei pezzi di ricambio. Lo strumento supporta opzioni di comunicazione intercambiabili tra cui HART 6 o 7, FOUNDATION Fieldbus e Profibus PA, consentendo un facile aggiornamento sostituendo la scheda di comunicazione. Interruttori di finecorsa opzionali e un trasmettitore di posizione (solo HART) forniscono feedback sulla posizione della valvola senza hardware aggiuntivo. L'ND9000 è certificato SIL 2 da TÜV secondo IEC 61508, rendendolo adatto per applicazioni di sicurezza. Poiché l'ND9000 è alimentato dal loop e funziona con soli 3,6 mA, è compatibile con controller esistenti e barriere elettriche. L'interfaccia utente locale, combinata con il supporto DTM/EDD, consente una rapida messa in servizio e configurazione, sia localmente che da una posizione remota utilizzando gli strumenti di gestione degli asset DCS.

L'involucro è realizzato in lega di alluminio anodizzato e composito polimerico, o acciaio inossidabile completo opzionale, fornendo protezione IP66 e NEMA 4X contro polvere, infiltrazioni d'acqua e atmosfere corrosive. L'intervallo di temperatura operativa standard è da -40°C a +85°C, con una versione artica che estende l'operatività fino a -53°C. L'intervallo di pressione di alimentazione è da 0,14 a 0,8 MPa (da 1,4 a 8 bar) e l'ND9000 offre un basso consumo energetico e d'aria per un ridotto costo totale di proprietà. Il posizionatore vanta un portafoglio completo di certificazioni, tra cui approvazioni ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R e NEPSI per applicazioni intrinsecamente sicure e antideflagranti. È ampiamente impiegato nei settori petrolifero e del gas, chimico, della raffinazione, della produzione di energia, del trattamento delle acque, della carta e della cellulosa e del controllo dei processi industriali generali. L'ND9000 può essere integrato con tutti i principali sistemi DCS e la sua architettura aperta consente un'interfaccia libera con software e hardware di vari produttori tramite tecnologie FDT ed EDD. La combinazione di prestazioni di controllo di riferimento, diagnostica superiore e design modulare a prova di futuro rende l'ND9000 una scelta affidabile per l'automazione delle valvole, l'efficienza dell'impianto e la manutenzione predittiva.

Specifiche Tecniche

Settore di Applicazione

1. Processi petroliferi e del gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento acque e reflue

5. Cartiere e cartiere

6. Raffinazione e regolazione della pressione delle condotte

7. Produzione farmaceutica

8. Estrazione mineraria e lavorazione dei metalli

Questi settori richiedono un posizionamento accurato delle valvole, una comunicazione affidabile e capacità diagnostiche avanzate per mantenere l'efficienza produttiva e la sicurezza. L'ND9000 è particolarmente adatto per applicazioni in cui le prestazioni di controllo di riferimento su valvole rotative e lineari sono importanti, come il controllo automatico di flusso e pressione, l'automazione delle valvole upstream e midstream nel settore petrolifero e del gas, i processi batch e continui chimici e petrolchimici, i sistemi di vapore e utility nelle centrali elettriche e le operazioni di raffinazione. La tecnologia di misurazione della posizione senza contatto prolunga la durata utile ed è ideale sia per attuatori pneumatici Neles che di terze parti. Con la comunicazione HART o fieldbus e la diagnostica online della valvola, gli operatori possono accedere ai dati sullo stato della valvola, alle tendenze delle prestazioni e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi Comuni

1. Il posizionatore non risponde al segnale di ingresso – controllare il loop 4-20 mA per continuità, verificare che la sorgente possa fornire almeno 3,6 mA e confermare che la tensione ai terminali soddisfi la tensione di conformità richiesta.

2. La valvola non si muove con la variazione del setpoint – verificare i collegamenti pneumatici e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunga lo strumento e che la calibrazione sia stata completata.

3. Il display locale non funziona – controllare l'alimentazione e verificare che i collegamenti ai terminali siano sicuri.

4. La calibrazione automatica non si completa – controllare la corsa dell'attuatore, la pressione di alimentazione e che il sensore di posizione senza contatto sia posizionato correttamente; verificare che non ci siano blocchi meccanici.

5. Feedback di posizione errato – verificare la configurazione dell'interruttore di finecorsa o del trasmettitore di posizione e ricalibrare il posizionatore utilizzando l'interfaccia locale o il software DTM/EDD.

6. Perdite d'aria o calo di pressione – ispezionare i collegamenti dell'alimentazione d'aria, il relè e i tubi dell'attuatore per eventuali perdite; verificare che la pressione di alimentazione sia compresa tra 1,4 e 8 bar e che la qualità dell'aria sia adeguata.

7. Valvola bloccata o solenoide bloccato – eseguire test diagnostici online della valvola per identificare attriti nell'assemblaggio della valvola, problemi alle molle dell'attuatore o problemi all'albero; rivedere le tendenze diagnostiche memorizzate.

8. Attrito eccessivo nell'assemblaggio della valvola – eseguire un'analisi diagnostica dell'attrito e confrontarla con la linea di base; ispezionare le condizioni della guarnizione e dello stelo; rivedere il conteggio dei cicli e i dati della firma.

9. Infiltrazione di umidità nell'involucro – ispezionare le guarnizioni del coperchio, i pressacavi e la scatola dei terminali; verificare l'integrità IP66 / NEMA 4X.

10. Comunicazione intermittente – controllare il cablaggio del loop, la schermatura, la terminazione e l'indirizzo del dispositivo; verificare l'integrazione DTM/EDD con il sistema di controllo.

Modelli Sostitutivi

1. Serie Neles ND7000

2. Serie Neles ND9100

3. Serie Neles ND9200

4. Serie Neles ND9300

5. Serie Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Serie Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Nota di selezione: verificare la compatibilità della flangia di montaggio, il range di corsa dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. L'ND9000 è progettato per attuatori pneumatici a semplice o doppio effetto e offre kit di montaggio completamente retrocompatibili con le precedenti generazioni di posizionatori Neles.
