Posizionatore Intelligente per Valvole Neles ND9000 con HART per il Controllo delle Valvole

Visualizzazione del prodotto

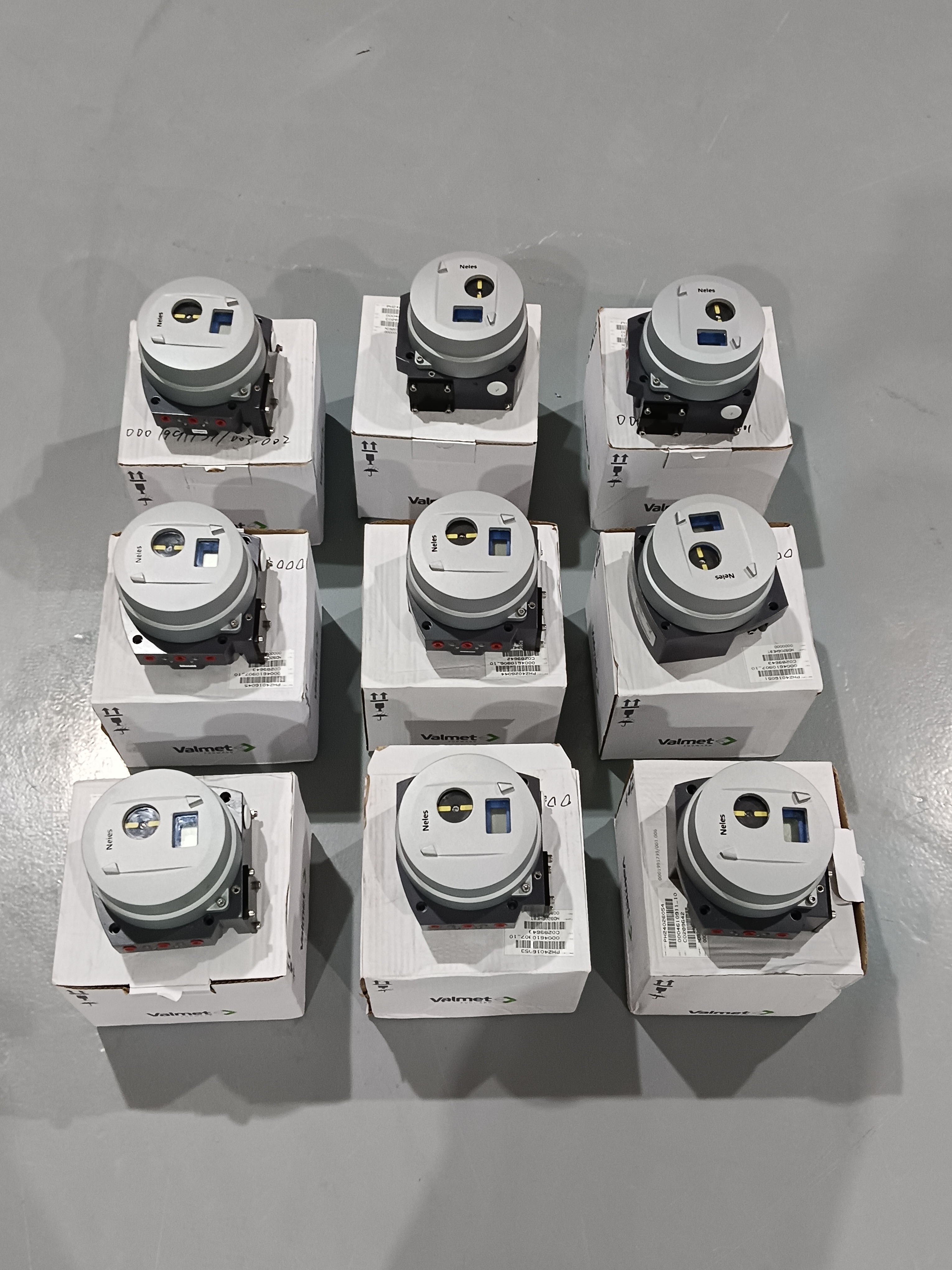

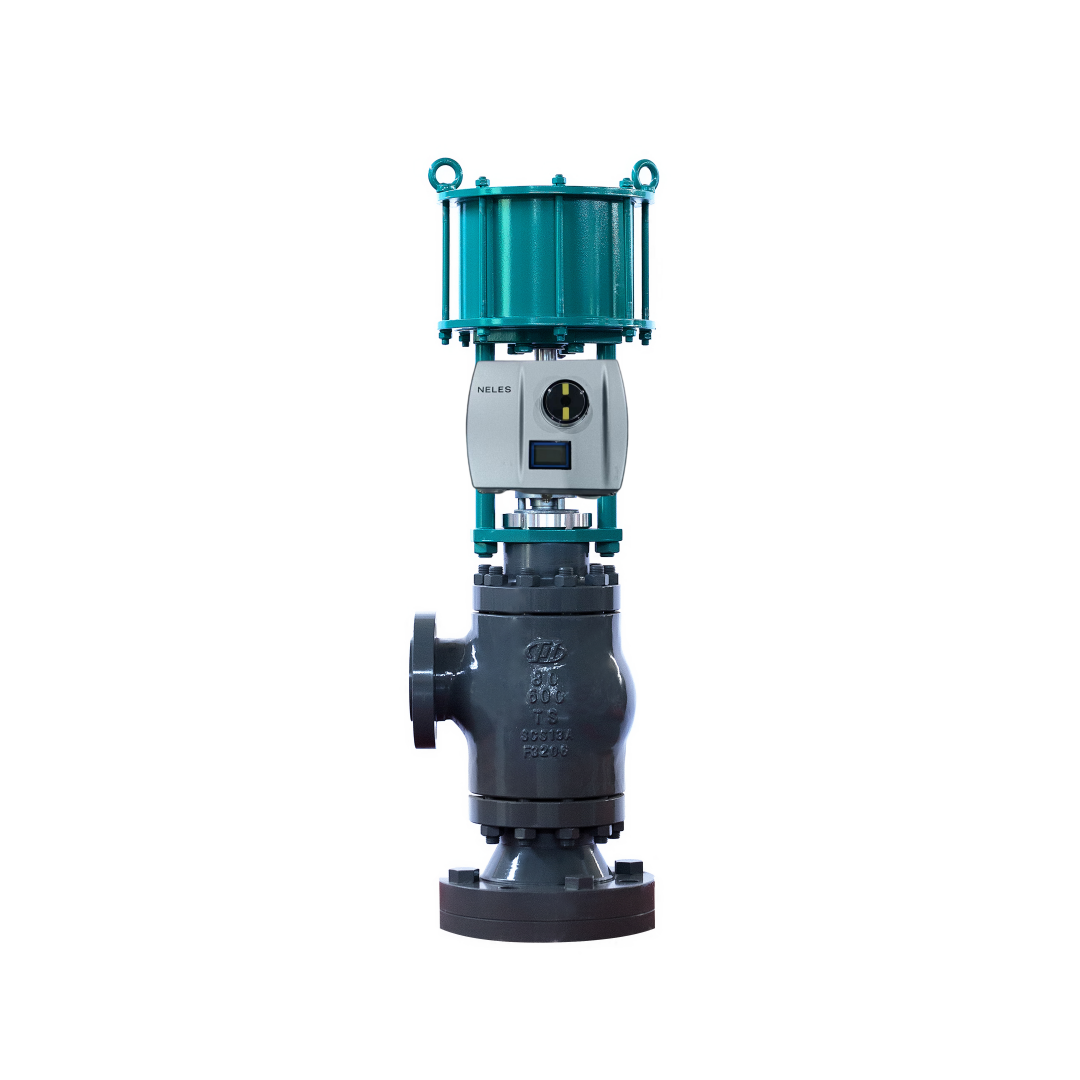

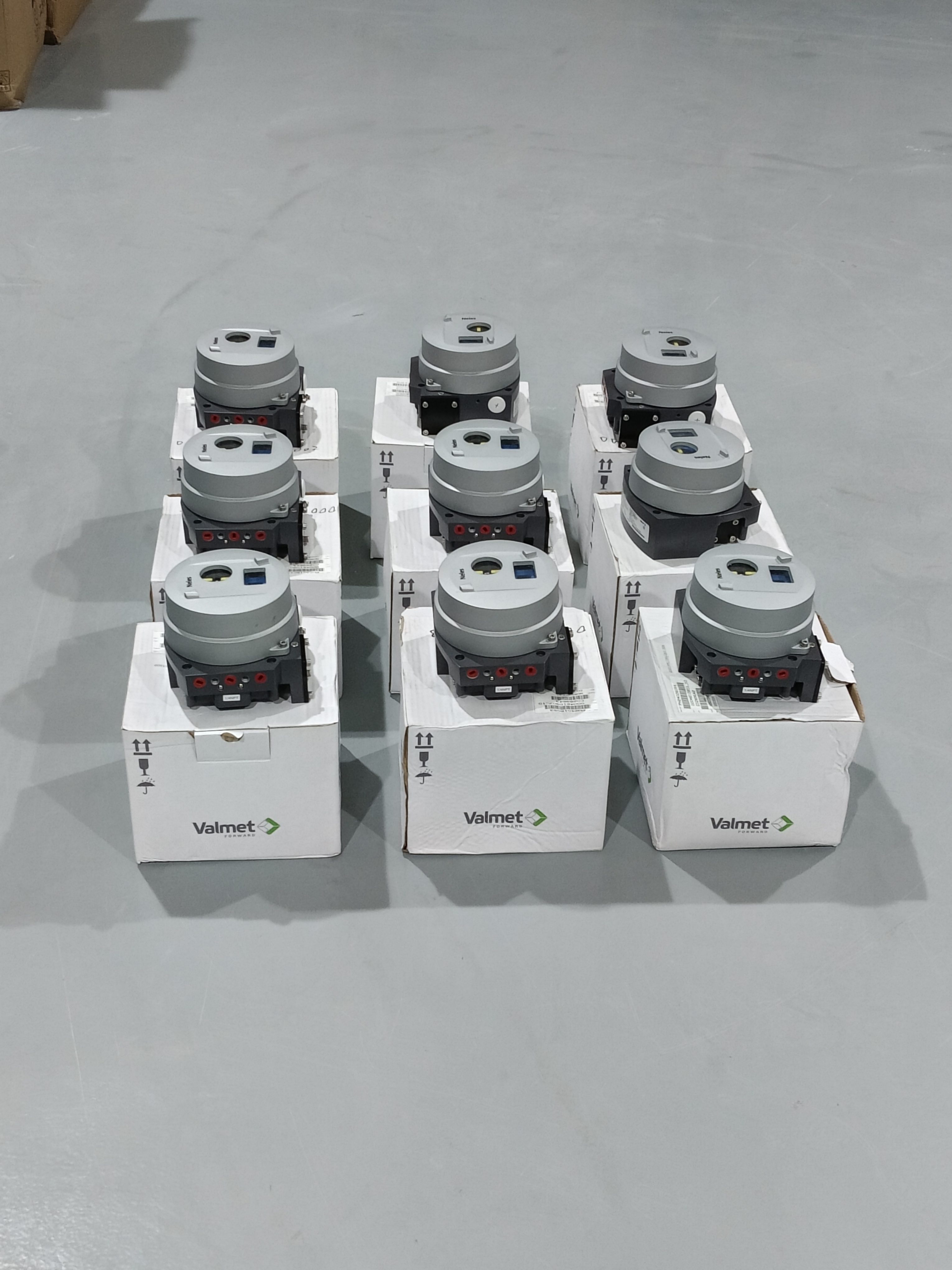

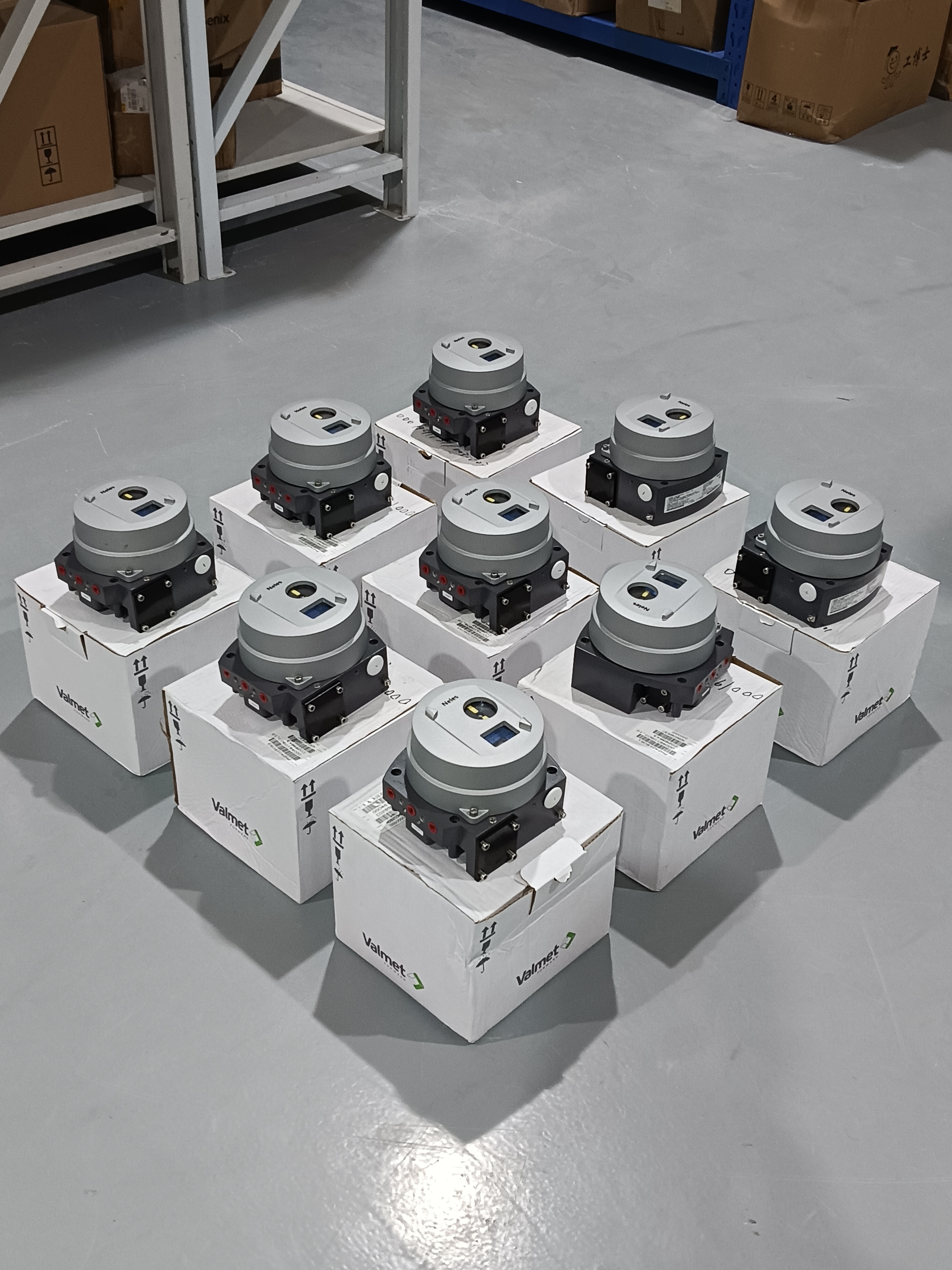

Il Neles ND9000 Intelligent Valve Positioner è un controllore di valvola basato su microcontrollore progettato per funzionare su tutti gli attuatori delle valvole di controllo e in tutte le aree industriali.Riceve un segnale di controllo DC da 4 a 20 mA o una comunicazione di bus di campo e lo converte in una uscita pneumatica proporzionale per azionare attuatori a azione singola o a azione doppia, che supporta applicazioni di valvole lineari e rotanti.L'ND9000 utilizza un sistema di misurazione della posizione senza contatto che elimina l'usura meccanica e semplifica l'installazione su qualsiasi attuatore con capacità di montaggio VDI/VDE 3845 o IEC 60534-6.La sua interfaccia utente locale con la selezione della lingua consente una rapida installazione e taratura, e lo stesso dispositivo può essere utilizzato per valvole lineari e rotanti, attuatori a doppia e singola azione,riduzione dell'inventario di ricambiLo strumento supporta opzioni di comunicazione intercambiabili tra cui HART 6 o 7, FOUNDATION Fieldbus e Profibus PA, consentendo un facile aggiornamento sostituendo la scheda di comunicazione.Interruttori di limite opzionali e un trasmettitore di posizione (solo in HART) forniscono feedback sulla posizione della valvola senza hardware aggiuntivo. L'ND9000 è certificato SIL 2 dal TÜV secondo IEC 61508, il che lo rende adatto per applicazioni relative alla sicurezza.è compatibile con regolatori e barriere elettriche esistenti.

L'involucro è realizzato in lega di alluminio anodizzato e composito polimerico, o in acciaio inossidabile completo opzionale, fornendo protezione IP66 e NEMA 4X contro la polvere, l'ingresso di acqua,e atmosfere corrosiveLa temperatura di funzionamento standard è compresa tra -40°C e +85°C, con una versione artica che può essere utilizzata fino a -53°C. La pressione di alimentazione è compresa tra 0,14 e 0,8 MPa (1,4- 8 bar),e l'ND9000 offre un basso consumo di energia e aria per ridurre il costo totale di proprietàIl posizionatore ha un portafoglio completo di certificazioni tra cui ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,approvazioni NEPSI per applicazioni intrinsecamente sicure e a prova di esplosioneÈ ampiamente utilizzato nel settore del petrolio e del gas, della lavorazione chimica, della raffinazione, della generazione di energia, del trattamento dell'acqua, della pasta e della carta e del controllo generale dei processi industriali.L'ND9000 può essere integrato con tutti i principali sistemi DCS, e la sua architettura aperta consente una libera interfaccia con software e hardware di una varietà di produttori tramite tecnologie FDT ed EDD.diagnostica superiore, e la progettazione modulare a prova di futuro rende l'ND9000 una scelta affidabile per l'automazione delle valvole, l'efficienza dell'impianto e la manutenzione predittiva.

Specifiche tecniche

Industria delle applicazioni

1. Trasformazione del petrolio e del gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento delle acque e delle acque reflue

5. Fabbriche di pasta e carta

6. Rafinazione e regolazione della pressione delle condotte

7. Fabbricazione farmaceutica

8. Minerazione e lavorazione dei metalli

Queste industrie richiedono un posizionamento accurato delle valvole, una comunicazione affidabile e una capacità diagnostica avanzata per mantenere l'efficienza e la sicurezza della produzione.La ND9000 è particolarmente adatta per applicazioni in cui le prestazioni di controllo di riferimento sulle valvole rotanti e lineari sono importanti, quali il controllo automatizzato del flusso e della pressione, l'automazione delle valvole a monte e a metà del flusso di petrolio e gas, i processi chimici e petrolchimici di serie e continui,sistemi a vapore e di utilità nelle centrali elettricheLa tecnologia di misurazione della posizione senza contatto prolunga la vita di servizio ed è ideale sia per gli attuatori pneumatici Neles che per quelli di terze parti.Con comunicazione HART o fieldbus e diagnostica delle valvole online, gli operatori possono accedere ai dati sullo stato delle valvole, alle tendenze delle prestazioni e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi comuni

1. Il posizionatore non risponde al segnale di ingresso verificare la continuità del circuito da 4 a 20 mA, verificare che la fonte possa fornire almeno 3,6 mA,e confermare che la tensione terminale soddisfa la tensione di conformità richiesta.

2. La valvola non colpisce con la modifica del punto di impostazione ️ verificare le connessioni pneumatiche e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunge lo strumento e che la taratura è stata completata.

3. Display locale non funzionante ️ controllare l'alimentazione e verificare la sicurezza delle connessioni terminali.

4. Se la calibrazione automatica non è completata, verificare il movimento dell'attuatore, la pressione di alimentazione e la corretta posizione del sensore di posizione senza contatto; verificare l'assenza di legame meccanico.

5. Incorrezione del feedback di posizione: verificare la configurazione dell'interruttore di limite o del trasmettitore di posizione e ricalibrare il posizionatore utilizzando l'interfaccia locale o il software DTM/EDD.

6. Per le perdite d'aria o per il calo di pressione, controllare la presenza di perdite nelle connessioni di alimentazione dell'aria, nel relè e nei tubi dell'attuatore; verificare che la pressione di alimentazione sia compresa tra 1,4 e 8 bar e che la qualità dell'aria sia adeguata.

7. Valvola bloccata o solenoide bloccato: eseguire test diagnostici di valvola online per identificare l'attrito dell'assemblaggio della valvola, problemi di molla dell'attuatore o problemi dell'albero; rivedere le tendenze diagnostiche memorizzate.

8. Friczione eccessiva dell'assemblaggio della valvola ️ eseguire analisi diagnostiche di attrito e confrontarle con le linee di riferimento; ispezionare le condizioni dell'imballaggio e dello stelo; rivedere il numero di cicli e i dati di firma.

9. Ingresso dell'umidità nell'alloggiamento: ispezionare le guarnizioni di copertura, le ghiandole dei cavi e la scatola terminale; verificare l'integrità IP66 / NEMA 4X.

10. Comunicazione intermittente: controllare il cablaggio del circuito, la schermatura, la terminazione e l'indirizzo del dispositivo; verificare l'integrazione del DTM/EDD con il sistema di controllo.

Modelli di sostituzione

1. Serie Neles ND7000

2. Serie Neles ND9100

3. Serie Neles ND9200

4. Neles serie ND9300

5. Serie Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS serie 3730

9. Masoneilan SVI II

10. Flowserve Logix 520MD

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'autonomia dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'alloggiamento prima di sostituire i modelli.L'ND9000 è progettato per attuatori pneumatici a azione singola o a doppia azione e offre kit di montaggio completamente compatibili con le precedenti generazioni di posizionatori Neles.
