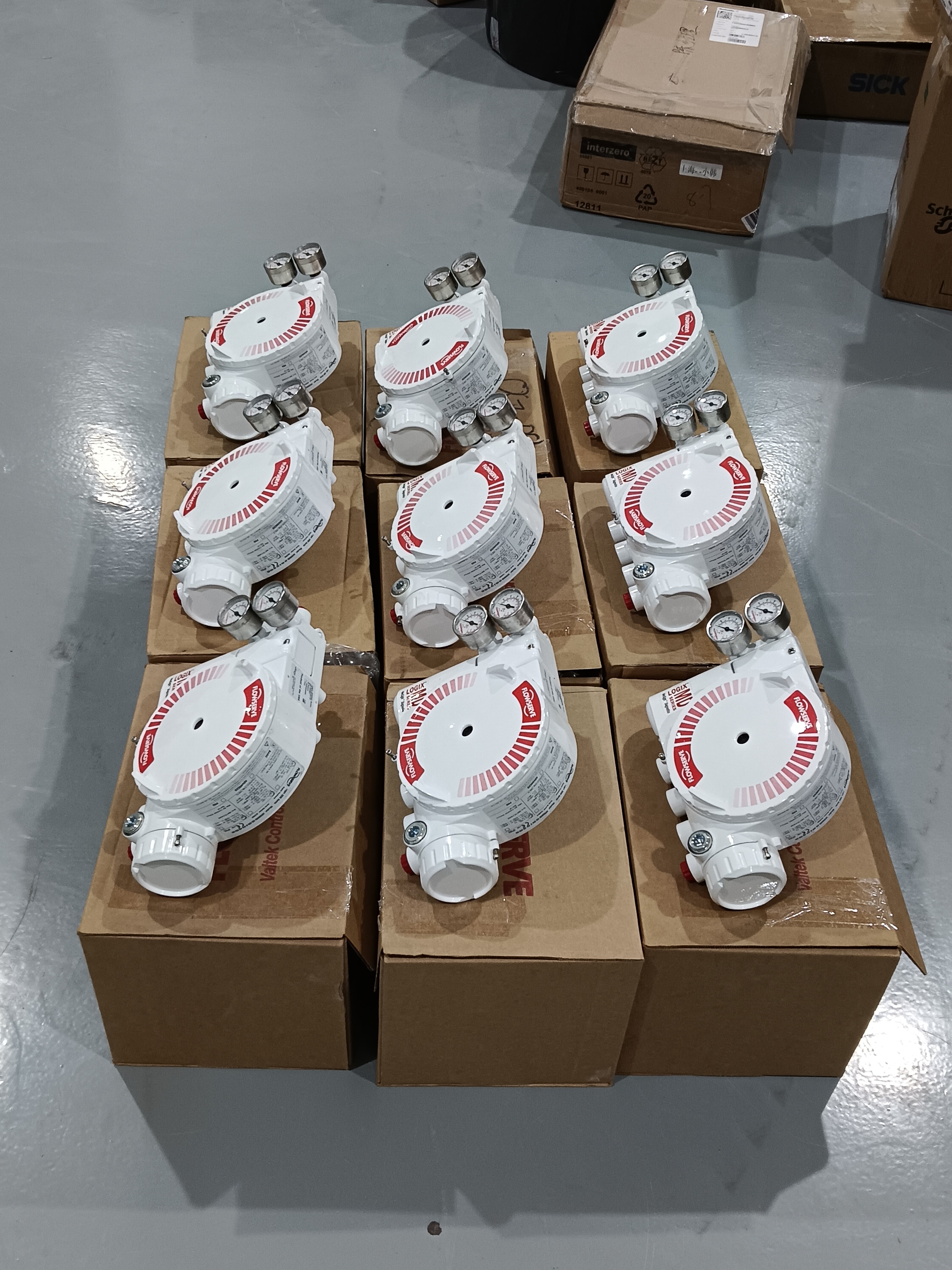

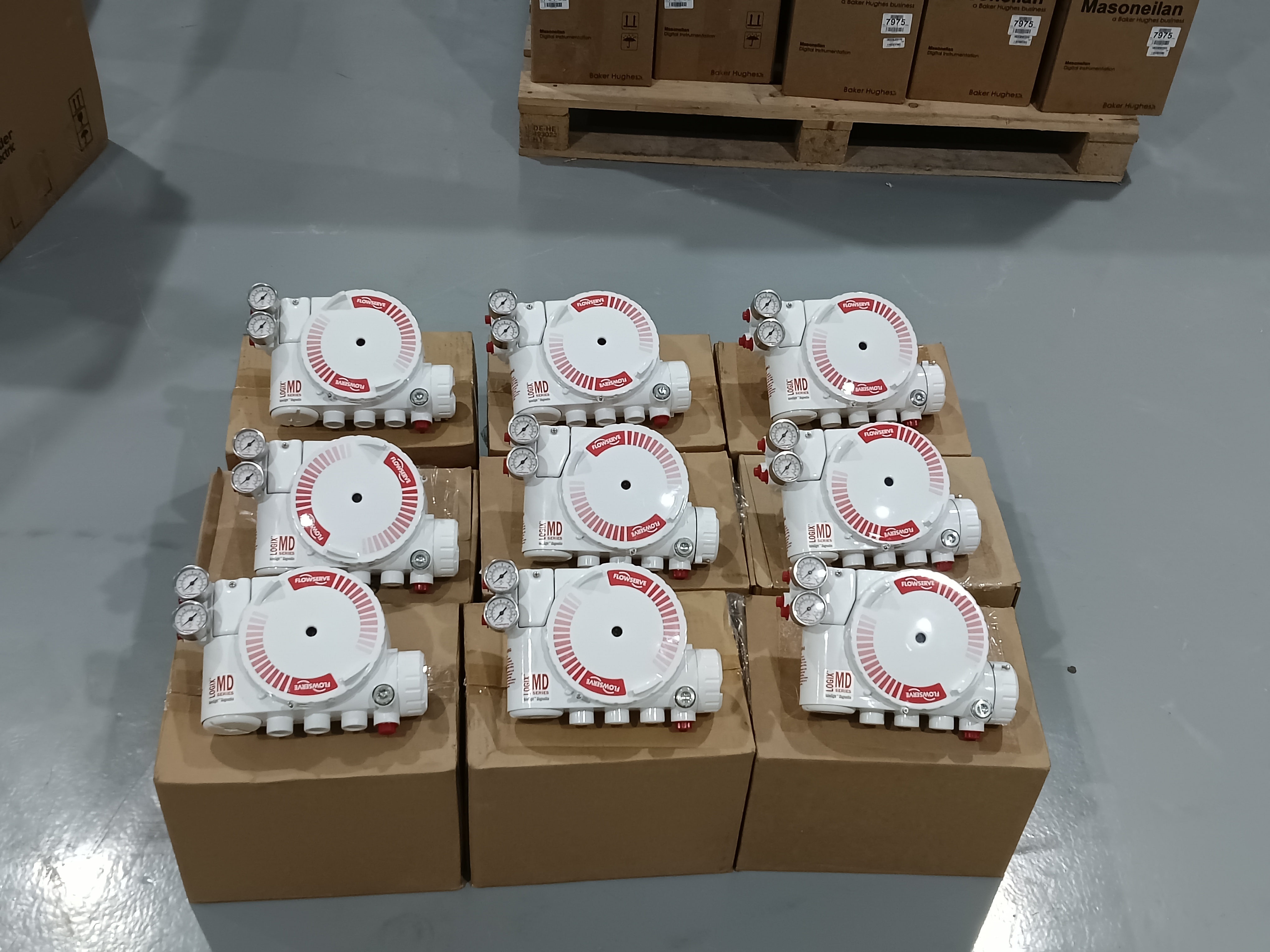

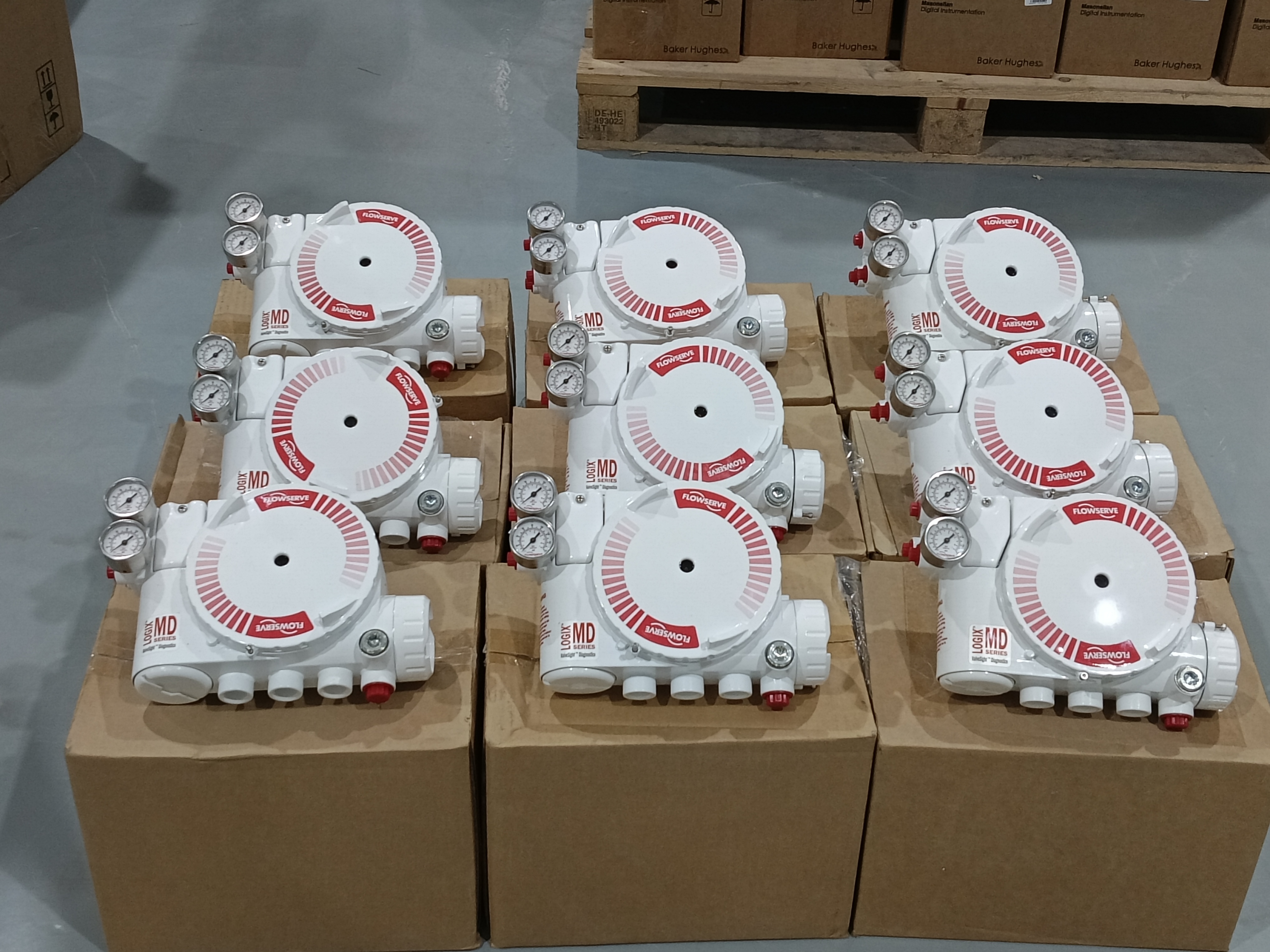

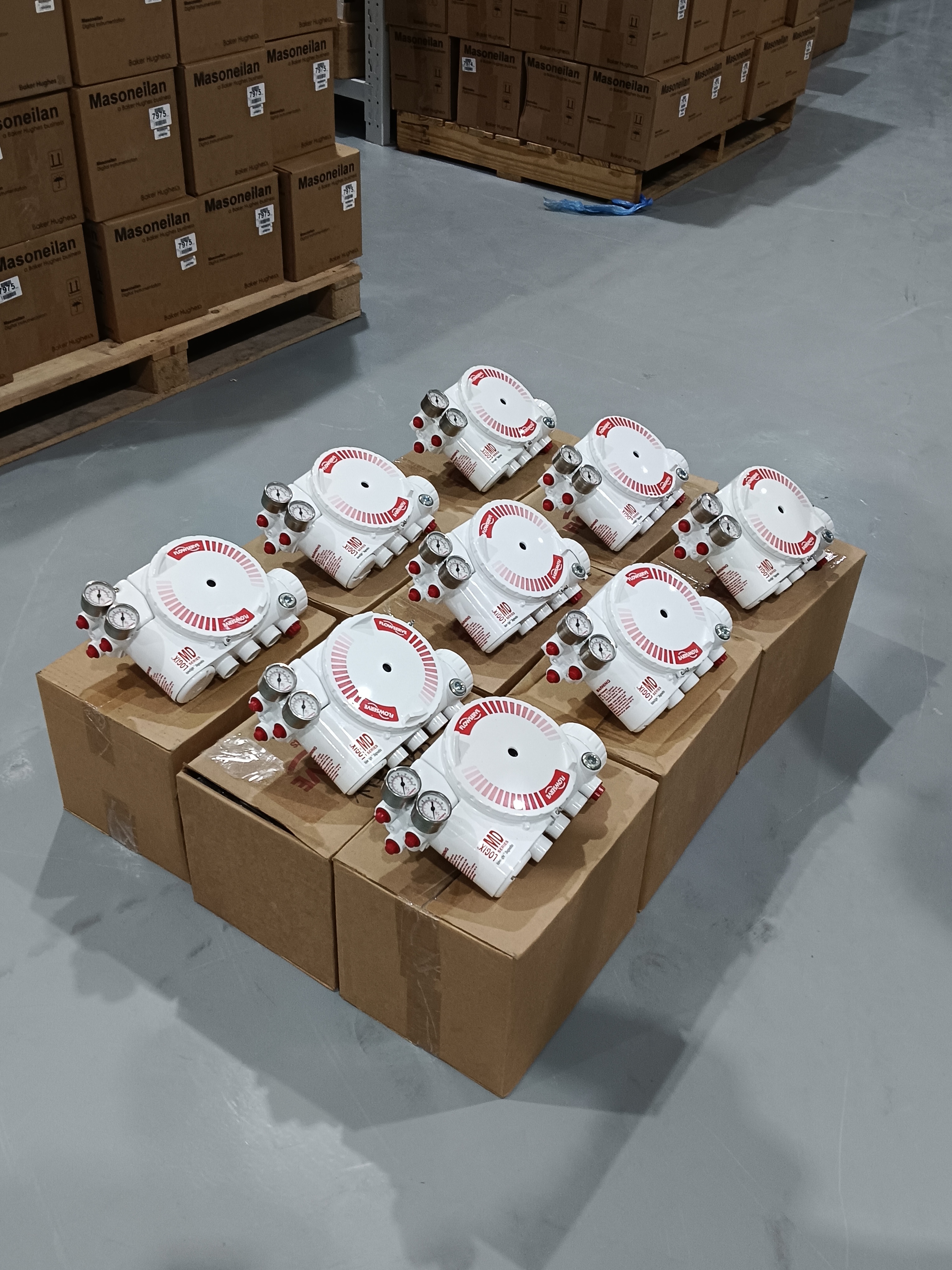

Flowserve Logix 3200MD posizionatore di valvole a prova di esplosione con piezo per la regolazione

Panoramica del prodotto

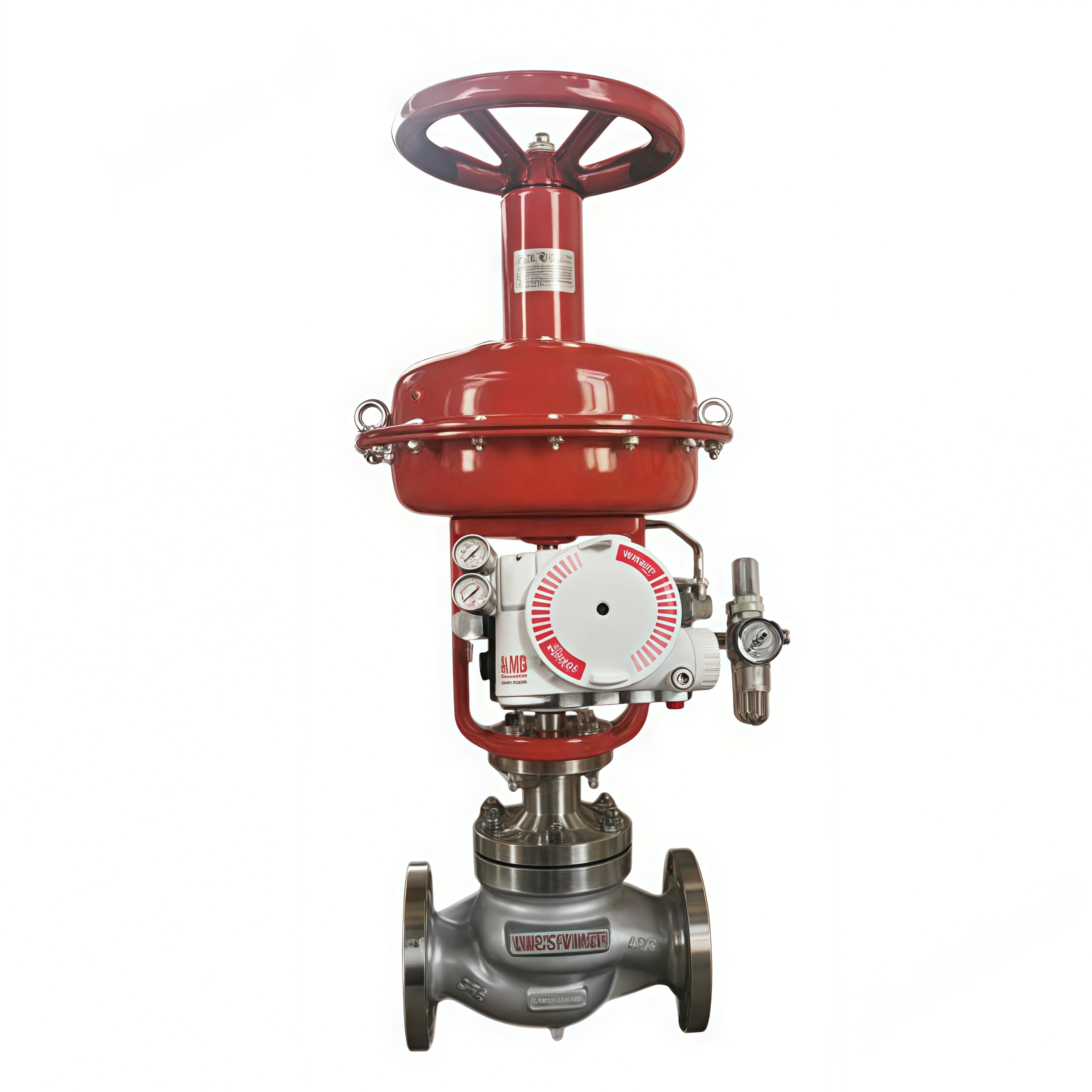

Il posizionatore digitale per valvole Flowserve Logix 3200MD è uno strumento "intelligente" con comunicazione HART, progettato per offrire prestazioni di posizionamento e tuning precise per valvole di controllo pneumatiche, in particolare in applicazioni antideflagranti e in aree pericolose. Riceve un segnale di controllo a due fili da 4-20 mA DC e lo converte in un'uscita pneumatica proporzionale per azionare l'attuatore della valvola, supportando configurazioni a semplice e doppio effetto, nonché tipi di valvole lineari e rotative. Il 3200MD utilizza tecnologia piezoelettrica all'avanguardia per fornire prestazioni e affidabilità superiori, con un design di controllo a due stadi che consente tempi di risposta più rapidi e un controllo più preciso. Il suo algoritmo di tuning del guadagno multivariabile consente al posizionatore di effettuare grandi variazioni di passo con un overshoot minimo, ottenendo al contempo un'elevata risoluzione di risposta per variazioni di passo molto piccole. La procedura di auto-tuning misura la risposta dell'attuatore ai cicli e seleziona i valori di guadagno ottimali, e un selettore di guadagno consente all'utente di aumentare o diminuire il guadagno calcolato secondo necessità. Una semplice configurazione tramite DIP switch consente di regolare la modalità di tuning e altre impostazioni comuni, mentre impostazioni personalizzate più complesse possono essere modificate utilizzando un comunicatore portatile HART o il software ValveSight. Il posizionatore supporta la comunicazione HART 5, 6 e 7, con modalità burst disponibile per la trasmissione continua dei dati. Poiché il 3200MD è alimentato dal loop, è compatibile con i controller esistenti e le barriere elettriche.

L'involucro è realizzato in alluminio, con un alloggiamento opzionale in acciaio inossidabile disponibile, ed è progettato per resistere ad ambienti difficili. L'intervallo di temperatura operativa è compreso tra -52°C e +85°C (-62°F e +185°F). Per il Logix 3200MD, l'involucro antideflagrante è classificato Classe I Divisione 1 Gruppi B-D, Ex d IIB+H2 e AEx d IIB+H2, mentre la classificazione intrinsecamente sicura è Classe I, Div 1, Gruppi A-G, Ex ia IIC e AEx ia IIC. La classificazione non innescante è Classe I Div 2 A-D, Ex nA, e il posizionatore è in grado di SIL 2. Il posizionatore è dotato di oltre 100 utili allarmi di avviso che possono avvisare di potenziali guasti della valvola, dell'attuatore e del posizionatore, e quando utilizzato con il software ValveSight DTM, sono disponibili molti strumenti diagnostici per diagnosticare rapidamente problemi e potenziali criticità. Le industrie tipiche includono petrolio e gas, trasformazione chimica, raffinazione, produzione di energia, trattamento delle acque e delle acque reflue, e pasta di legno e carta. La combinazione di design modulare compatto, configurazione locale, comunicazione digitale e potente capacità diagnostica rende il 3200MD una scelta affidabile per l'automazione delle valvole e l'efficienza dell'impianto.

Specifiche Tecniche

Industria di Applicazione

1. Lavorazione petrolio e gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento acque e acque reflue

5. Cartiere e cartiere

6. Raffinazione e regolazione pressione pipeline

7. Produzione farmaceutica

8. Lavorazione metalli e miniere

Queste industrie richiedono un posizionamento preciso delle valvole, una comunicazione affidabile e potenti capacità diagnostiche per mantenere l'efficienza produttiva e la sicurezza. Il 3200MD è particolarmente adatto per applicazioni in cui sono importanti elevata capacità d'aria e basso consumo d'aria, come il controllo automatico di flusso e pressione su valvole industriali, l'automazione di valvole upstream e midstream nel settore petrolifero e del gas, processi batch e continui chimici e petrolchimici, sistemi di vapore e servizi negli impianti di potenza, e la regolazione di pressione di raffinazione e pipeline. La tecnologia piezoelettrica combinata con procedure di feedback ad anello interno fornisce un controllo ad alte prestazioni con un consumo d'aria minimo. L'involucro antideflagrante lo rende adatto all'installazione in aree pericolose dove possono essere presenti gas o polveri infiammabili. Con la comunicazione HART e il software ValveSight, gli operatori possono accedere ai dati sullo stato della valvola e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi Comuni

1. Il posizionatore non risponde ai comandi analogici – controllare il loop 4-20 mA per la continuità, verificare che la sorgente possa fornire almeno 3,9 mA e confermare che la tensione ai terminali soddisfi la tensione di conformità richiesta di 10,0 VDC a 20 mA.

2. La valvola non esegue la corsa con la variazione del setpoint – verificare i collegamenti pneumatici e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunga lo strumento e che la calibrazione sia stata completata.

3. Il LED di stato locale non funziona – controllare l'alimentazione e verificare che i collegamenti ai terminali siano sicuri.

4. L'Auto Tune non riesce a completarsi – controllare la corsa dell'attuatore, la pressione di alimentazione e che il feedback magnetico sia posizionato correttamente; verificare che non ci siano blocchi meccanici.

5. Feedback di posizione errato – verificare la configurazione della scheda di uscita analogica (se presente) e ricalibrare il posizionatore utilizzando l'interfaccia locale o il software ValveSight.

6. Perdite d'aria o calo di pressione – ispezionare i collegamenti dell'aria di alimentazione, il relè e i tubi dell'attuatore per eventuali perdite; verificare che la pressione di alimentazione sia compresa tra 2,1 bar (30 PSI) e 10,3 bar (150 PSI) e che la qualità dell'aria soddisfi ISA 7.0.01.

7. Valvola bloccata o solenoide bloccato – eseguire test diagnostici tramite ValveSight per identificare attriti nell'assemblaggio della valvola, problemi alle molle dell'attuatore o problemi all'albero.

8. Attrito eccessivo nell'assemblaggio della valvola – eseguire un'analisi diagnostica dell'attrito e confrontarla con la linea di base; ispezionare le condizioni delle guarnizioni e dello stelo.

9. Ingresso di umidità nell'involucro – ispezionare le guarnizioni del coperchio, i pressacavi e la scatola dei terminali; verificare l'integrità della tenuta antideflagrante e ambientale.

10. Comunicazione HART intermittente – controllare il cablaggio del loop, la schermatura, la terminazione e l'indirizzo del dispositivo HART; verificare l'integrazione DTM con il sistema di controllo.

Modelli Sostitutivi

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Serie Neles ND9000

8. Serie Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Foxboro SRD911

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'intervallo di corsa dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. Il 3200MD è progettato per attuatori pneumatici a semplice o doppio effetto ed è specificamente progettato per applicazioni antideflagranti e in aree pericolose dove il 520MD standard non può essere utilizzato.
