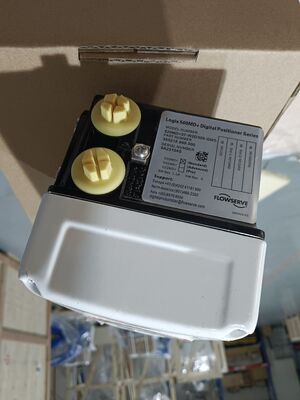

Posizionatore digitale pneumatico in lega di alluminio HART per controllo valvole intelligente

Visualizzazione del prodotto

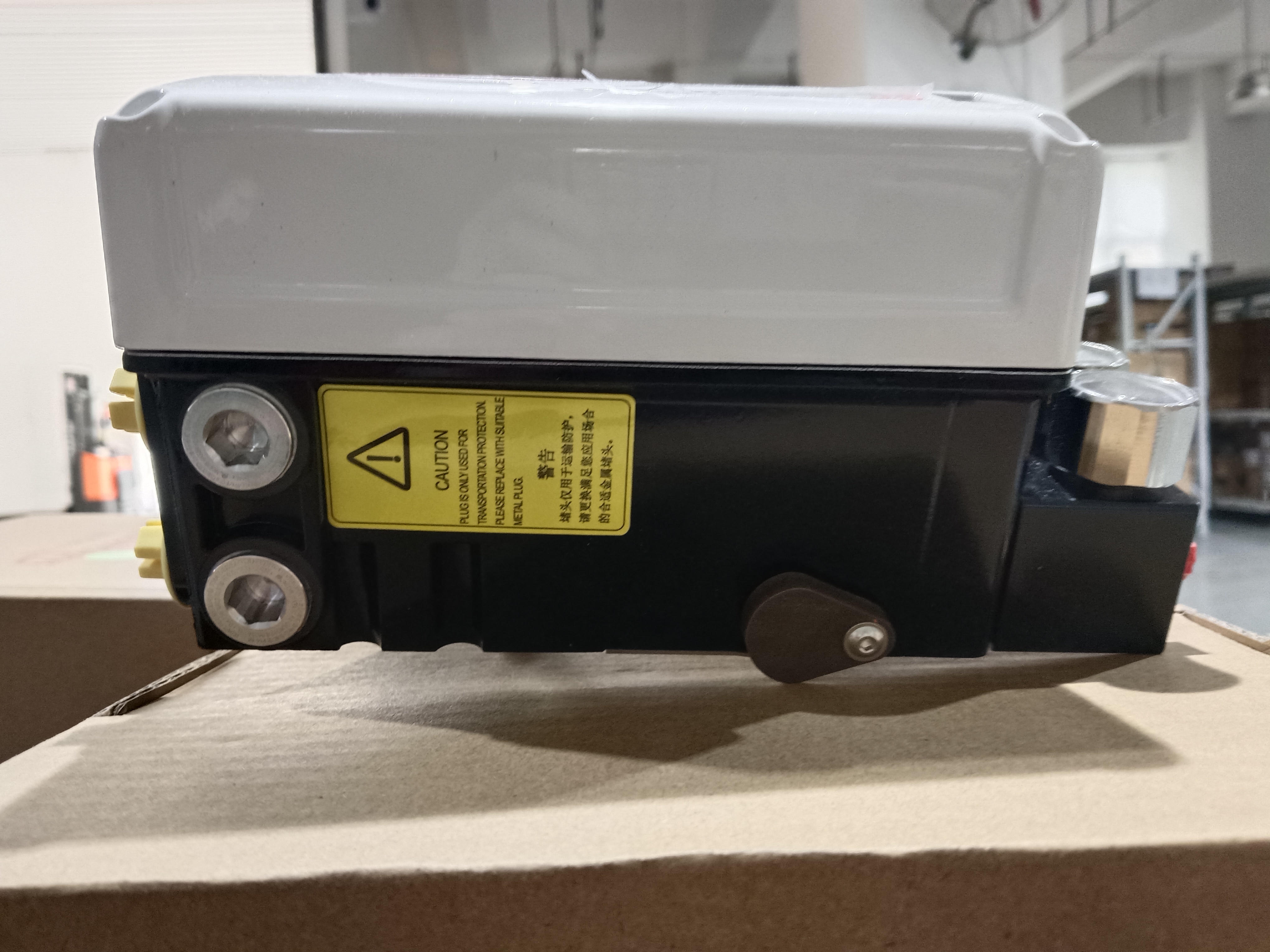

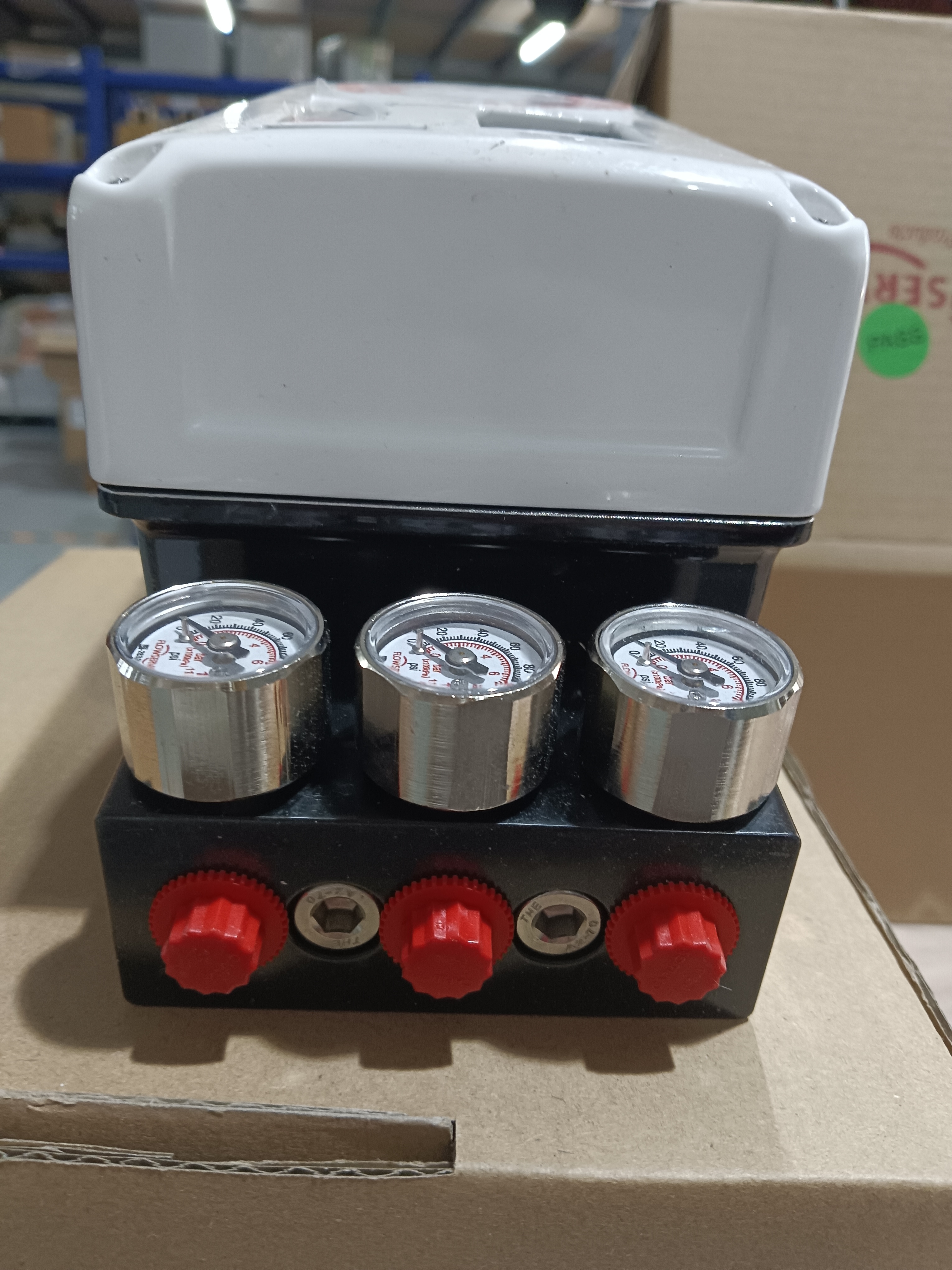

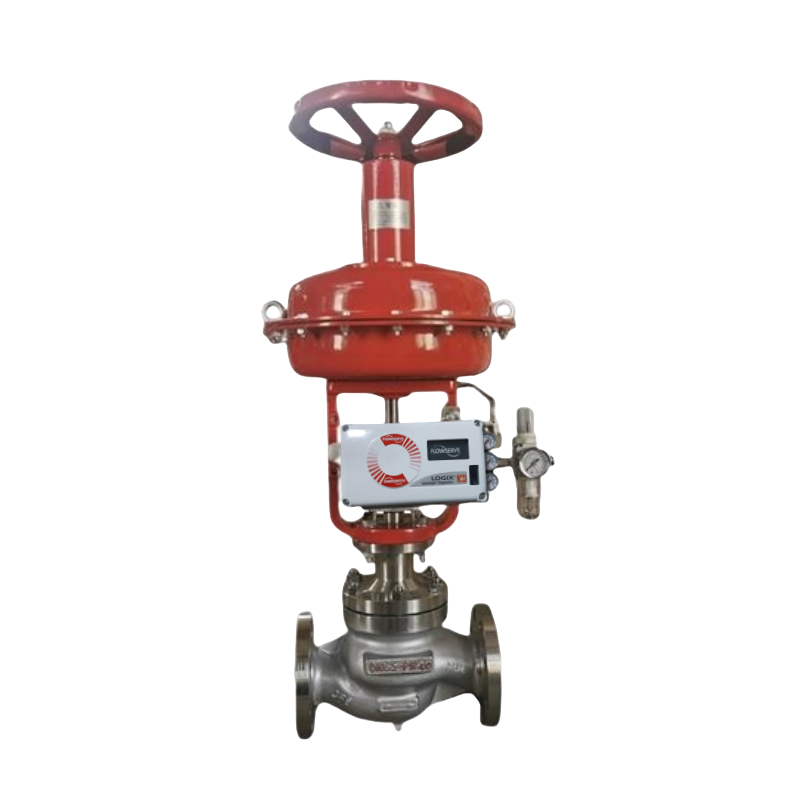

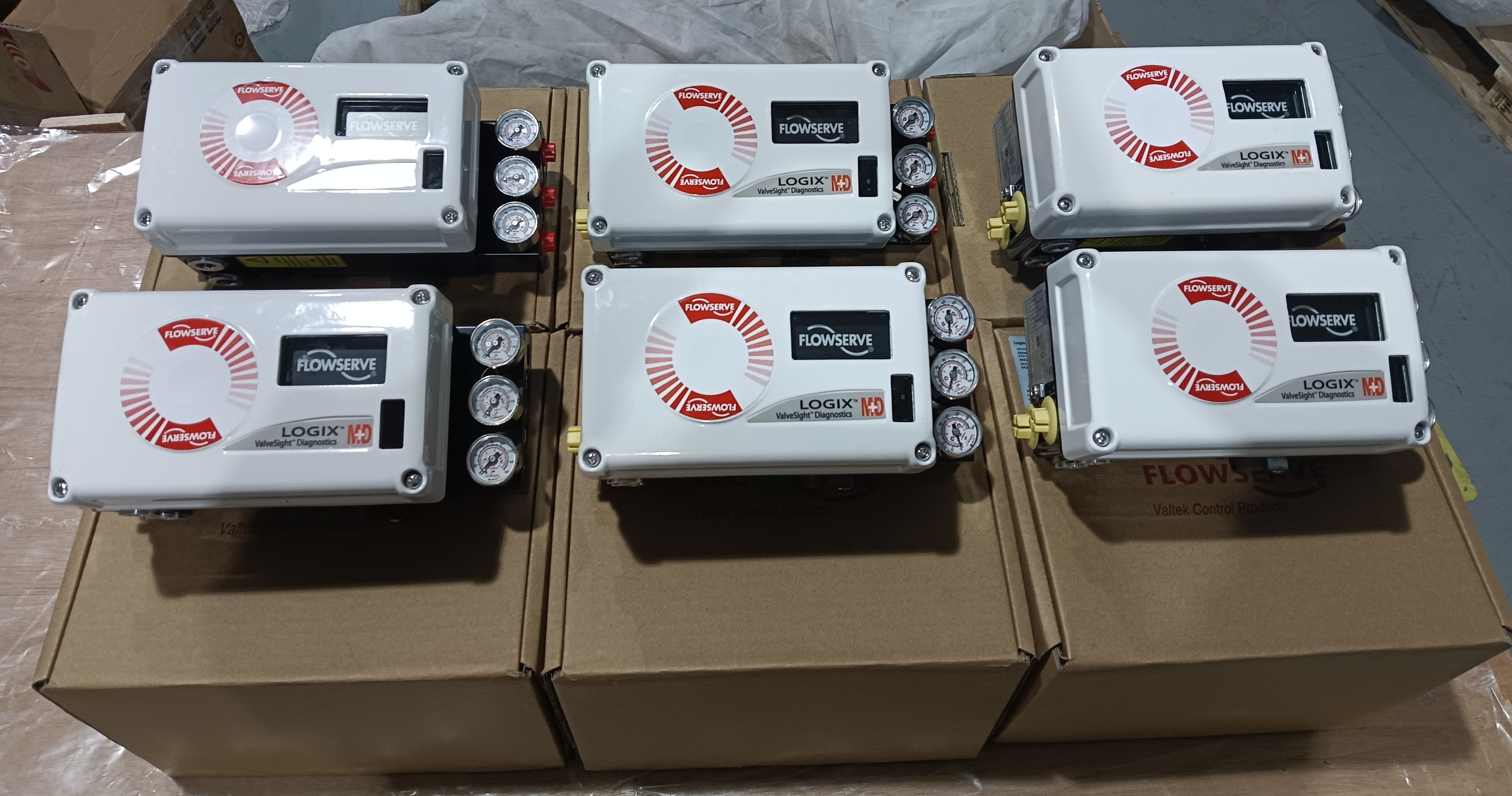

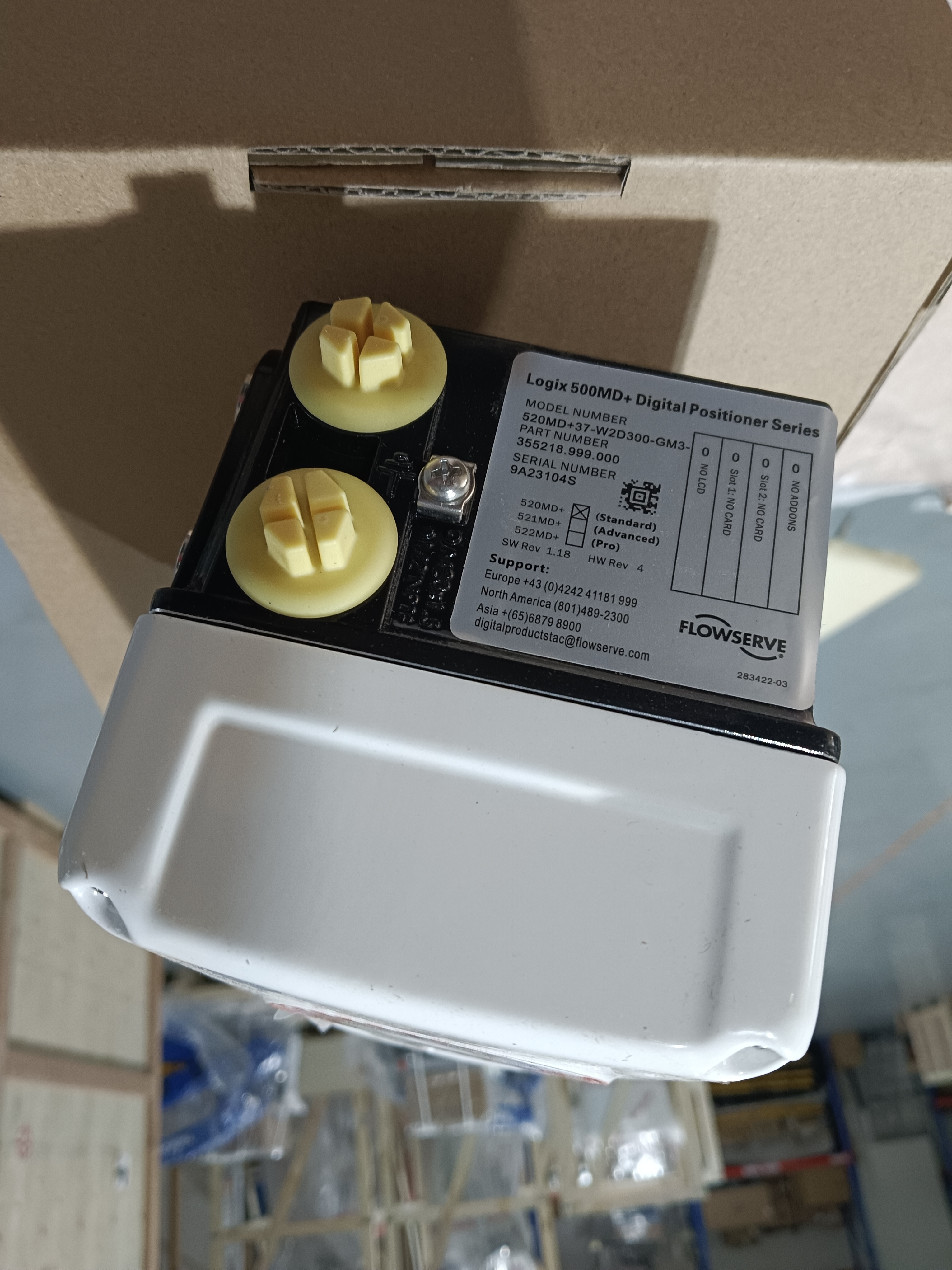

Il posizionatore digitale di valvole Flowserve Logix 520MD è uno strumento intelligente e di comunicazione HART costruito per fornire un posizionamento preciso e stabile per le valvole di controllo pneumatiche.Accetta un segnale di comando 4-20 mA DC a due fili e produce un'uscita pneumatica proporzionale che azionerà l'attuatoreIl 520MD utilizza una tecnologia piezo avanzata e un'architettura di controllo in due fasi per ottenere una risposta rapida, un chiusura stretta,e superamento minimoIl suo algoritmo di regolazione del guadagno multi-variabile consente al posizionatore di gestire senza intoppi grandi cambiamenti di passo, pur risolvendo con elevata precisione piccoli aggiustamenti di punto di impostazione.Una regolazione automatica misura il comportamento dell'attuatore e seleziona i valori ottimali di guadagno, e un selettore di guadagno consente agli utenti di regolare le prestazioni quando necessario.e informazioni diagnostichePoiché il 520MD è alimentato a ciclo e funziona con appena 3,6 mA, funziona con i controller esistenti e le barriere elettriche.

L'alloggiamento è realizzato in alluminio ed è progettato per ambienti industriali severi, con un range di temperatura operativa da -52°C a +85°C (-62°F a +185°F).Oltre 130 allarmi di avvertimento aiutano a identificare le potenziali valvoleIn combinazione con il software ValveSight DTM, il sistema di misurazione del tempo di funzionamento è in grado di risolvere i problemi con l'attuatore e il posizionatore prima che causino tempi di fermo.il 520MD fornisce potenti strumenti diagnostici per la risoluzione rapida dei problemi e la manutenzione predittivaIl posizionatore è classificato come intrinsecamente sicuro di classe 1 divisione 1 gruppi A-D e non incendente di classe 1 divisione 2 gruppi A-D, il che lo rende adatto per l'installazione in aree pericolose.Stati UnitiLe industrie tipiche includono petrolio e gas, lavorazione chimica, raffinazione, generazione di energia, trattamento delle acque e delle acque reflue, e pasta e carta.opzioni di configurazione locale, comunicazione digitale e capacità diagnostica rendono il 520MD una scelta affidabile per l'automazione delle valvole e l'efficienza dell'impianto.

Specifiche tecniche

Industria delle applicazioni

1. Trasformazione del petrolio e del gas

2. Impianti chimici e petrolchimici

3. Produzione di energia

4. Trattamento delle acque e delle acque reflue

5. Fabbriche di pasta e carta

6. Rafinazione e regolazione della pressione delle condotte

7. Fabbricazione farmaceutica

8. Minerazione e lavorazione dei metalli

Queste industrie richiedono un posizionamento accurato delle valvole, una comunicazione affidabile e una forte capacità diagnostica per mantenere l'efficienza e la sicurezza della produzione.Il 520MD è particolarmente adatto per applicazioni in cui è importante un'elevata capacità di aria e un basso consumo d'aria, come il controllo automatizzato del flusso e della pressione delle valvole industriali, l'automazione delle valvole a monte e a metà del flusso di petrolio e gas, i processi chimici e petrolchimici di serie e continui,sistemi a vapore e di utilità nelle centrali elettricheLa tecnologia piezo combinata con il feedback a circuito interno fornisce un controllo ad alte prestazioni con un consumo minimo di aria.Con comunicazione HART e software ValveSight, gli operatori possono accedere ai dati sullo stato delle valvole e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e consentendo la manutenzione predittiva.

Problemi comuni

1. Il posizionatore non risponde ai comandi analogici  controllare la continuità del circuito da 4 a 20 mA, verificare che la sorgente possa fornire almeno 3,6 mA,e confermare che la tensione terminale soddisfa la tensione di conformità richiesta.

2. La valvola non colpisce con la modifica del punto di impostazione ️ verificare le connessioni pneumatiche e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunge lo strumento e che la taratura è stata completata.

3. LED di stato locale non funzionante ️ controllare l'alimentazione e verificare la sicurezza delle connessioni terminali.

4. Quick-Cal non riesce a completare il controllo del percorso dell'attuatore, della pressione di alimentazione e della posizione del feedback magnetico; verifica che non vi sia legame meccanico.

5. Incorrezione del feedback di posizione: verificare i punti di azionamento degli interruttori a stato solido e ricalibrare il posizionatore utilizzando l'interfaccia locale o il software ValveSight.

6. Per le perdite di aria o per il calo di pressione, controllare la presenza di perdite nelle connessioni di alimentazione dell'aria, nei relè e nei tubi dell'attuatore; verificare che la pressione di alimentazione sia adeguata e pulita.

7. Valvola bloccata o solenoide bloccato: eseguire test diagnostici tramite ValveSight per identificare l'attrito dell'assemblaggio della valvola, problemi di molla dell'attuatore o problemi dell'albero.

8. Friczione eccessiva dell'assemblaggio della valvola ️ eseguire analisi diagnostica dell'attrito e confrontarla con il valore di riferimento; ispezionare le condizioni dell'imballaggio e dello stelo.

9. Ingresso dell'umidità nell'alloggiamento: ispezionare le guarnizioni di copertura, le ghiandole dei cavi e la scatola terminale; verificare l'integrità IP66 / NEMA 4X.

10. Intermittente di comunicazione HART check loop wiring, shielding, termination, and HART device address; verificare l'integrazione di DTM con il sistema di controllo.

Modelli di sostituzione

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Serie Neles ND9000

7. Samson TROVIS serie 3730

8. Masoneilan SVI II

9. Foxboro SRD911

10. Serie Rotork YTC

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'autonomia dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'alloggiamento prima di sostituire i modelli.Il 520MD è progettato per attuatori pneumatici a azione singola o a doppia azione e condivide un alloggiamento e un sistema di azione comuni con altri modelli della serie Logix 500., consentendo l'utilizzo della maggior parte degli accessori opzionali in tutta la famiglia.
