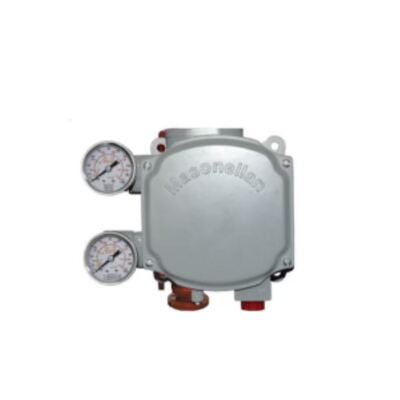

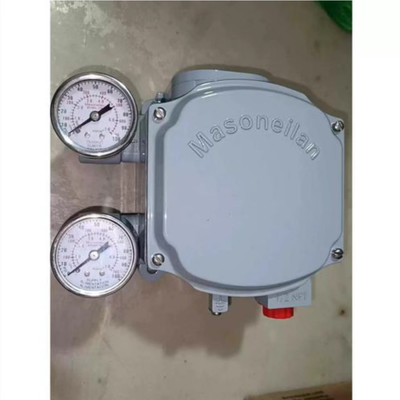

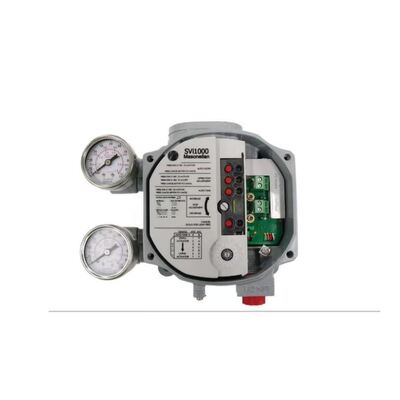

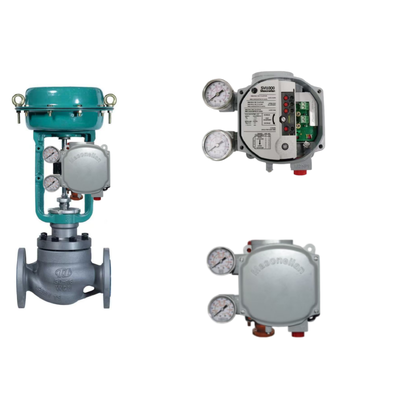

Posizionatore di valvole magnetico Masoneilan SVI1000 con interfaccia locale e alloggiamento in lega di alluminio per il controllo delle valvole

Panoramica del prodotto

Il posizionatore digitale per valvole Masoneilan SVI1000 è uno strumento compatto, alimentato dal loop e con comunicazione HART, progettato per valvole di controllo pneumatiche a semplice effetto. Riceve un segnale di controllo da 4-20 mA CC e lo converte in un'uscita pneumatica proporzionale per azionare l'attuatore della valvola, fornendo un posizionamento accurato e reattivo per il controllo di processi continui e batch. L'SVI1000 utilizza una comprovata tecnologia di rilevamento della posizione magnetica senza contatto che elimina l'usura meccanica e semplifica l'installazione su qualsiasi attuatore con capacità di montaggio NAMUR, IEC 60534-6-1 o IEC 60534-6-2. La sua interfaccia locale intuitiva con funzionamento "un pulsante = una funzione" consente una rapida configurazione e calibrazione, con la maggior parte delle valvole di controllo pronte per l'uso in meno di cinque minuti. Lo strumento supporta la comunicazione HART revisione 5 o revisione 7, selezionabile sul campo, consentendo l'accesso remoto ai dati sullo stato della valvola e agli avvisi diagnostici. Gli interruttori a stato solido integrati forniscono un feedback sulla posizione della valvola senza hardware aggiuntivo. La funzione di autotuning determina i parametri ottimali di controllo della posizione della valvola, garantendo prestazioni costanti su diversi tipi di attuatori. Poiché l'SVI1000 è alimentato dal loop senza necessità di alimentazione esterna, l'installazione è semplificata e i costi di cablaggio sono ridotti.

L'involucro è costruito in alluminio a basso contenuto di rame con un rivestimento in poliuretano grigio su un primer epossidico, fornendo protezione IP66 e NEMA 4X contro polvere, infiltrazioni d'acqua e atmosfere corrosive. L'intervallo di temperatura operativa è da -40 a +85°C (-40 a +185°F), con umidità relativa dal 10% al 95%, senza condensa. L'intervallo di pressione di alimentazione è da 20 a 100 psi (1,4 a 7 bar) e l'alimentazione dell'aria deve essere aria secca filtrata a 5 micron secondo ISA S7.3. L'SVI1000 vanta un portafoglio completo di certificazioni, tra cui ATEX, FM, IEC, CSA e CE, con approvazioni intrinsecamente sicure e non innescanti (a energia limitata) per l'uso in aree pericolose. È ampiamente impiegato nella generazione di energia, raffinazione, petrolchimica, upstream e midstream oil and gas, trattamento delle acque e controllo di processi industriali generali. Il sensore di corsa senza contatto consente un posizionamento accurato e un funzionamento esente da manutenzione, e il posizionatore può essere integrato con i principali sistemi di controllo tramite tecnologie HART eDDL e FDT-DTM. La combinazione di dimensioni compatte, configurazione locale, comunicazione digitale e bassi requisiti di manutenzione rende l'SVI1000 una scelta pratica e affidabile per l'automazione delle valvole e l'efficienza dell'impianto.

Specifiche tecniche

Settore di applicazione

1. Generazione di energia

2. Raffinazione di petrolio e gas

3. Lavorazione petrolchimica

4. Oil and gas midstream e upstream

5. Trattamento acque e reflue

6. Lavorazione chimica

7. Cartiere

8. Controllo di processi industriali generali

Questi settori richiedono un posizionamento accurato delle valvole, una comunicazione affidabile e un funzionamento a bassa manutenzione per mantenere l'efficienza produttiva e la sicurezza. L'SVI1000 è particolarmente adatto per applicazioni in cui sono importanti dimensioni compatte, semplice configurazione locale e rapida messa in servizio, come pacchetti montati su skid e retrofit di vecchi posizionatori elettropneumatici. Il sistema di feedback magnetico senza contatto riduce la complessità di montaggio ed è ideale per attuatori pneumatici a semplice effetto con montaggio NAMUR. Con la comunicazione HART, gli operatori possono accedere ai dati sullo stato della valvola e agli avvisi diagnostici senza entrare in aree pericolose, migliorando la sicurezza e riducendo l'esposizione ad ambienti pericolosi.

Problemi comuni

1. Il posizionatore non risponde al segnale di ingresso – controllare il loop da 4-20 mA per la continuità, verificare che la sorgente possa fornire 20 mA e confermare che la tensione ai terminali sia almeno 9 VCC a 20 mA.

2. La valvola non si muove con la variazione del setpoint – verificare i collegamenti pneumatici e la pressione di alimentazione; confermare che il segnale di ingresso corretto raggiunga lo strumento.

3. Il display a LED locale non funziona – controllare l'alimentazione e verificare che i collegamenti ai terminali siano sicuri.

4. L'autotuning non si completa – controllare la corsa dell'attuatore, la pressione di alimentazione e che il feedback magnetico sia posizionato correttamente; verificare che non ci siano blocchi meccanici.

5. Feedback di posizione errato – verificare i punti di attuazione degli interruttori a stato solido e ricalibrare il posizionatore utilizzando l'interfaccia locale.

6. Perdite d'aria o calo di pressione – ispezionare i collegamenti dell'alimentazione dell'aria, il relè e i tubi dell'attuatore per eventuali perdite; verificare che la pressione di alimentazione sia adeguata e pulita.

7. Valvola bloccata o solenoide bloccato – eseguire test diagnostici per identificare attriti nell'assemblaggio della valvola, problemi alle molle dell'attuatore o problemi all'albero.

8. Attrito eccessivo nell'assemblaggio della valvola – eseguire un'analisi diagnostica dell'attrito e confrontarla con la linea di base; ispezionare le guarnizioni e le condizioni dello stelo.

9. Infiltrazione di umidità nell'involucro – ispezionare le guarnizioni del coperchio, i pressacavi e la scatola dei terminali; verificare l'integrità IP66 / NEMA 4X.

10. Comunicazione HART intermittente – controllare il cablaggio del loop, la schermatura, la terminazione e l'indirizzo del dispositivo HART.

Modelli sostitutivi

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'intervallo di corsa dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. L'SVI1000 è progettato per attuatori pneumatici a semplice effetto e può servire come sostituzione diretta per vecchi posizionatori elettropneumatici.
