HART 5 / HART 7 posizionatore digitale delle valvole con IP66 e 4-20 mA di ingresso per il controllo dei processi

Panoramica del prodotto

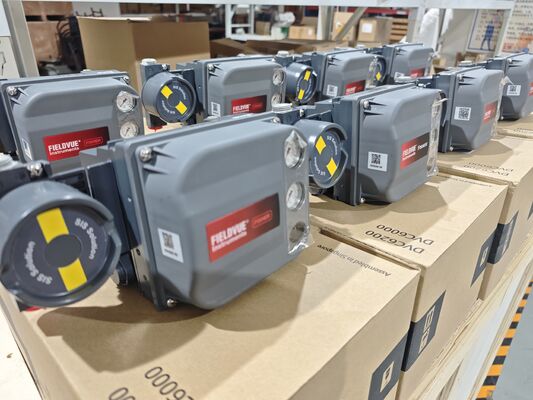

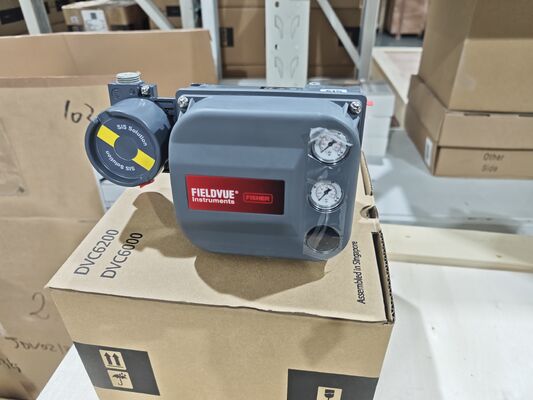

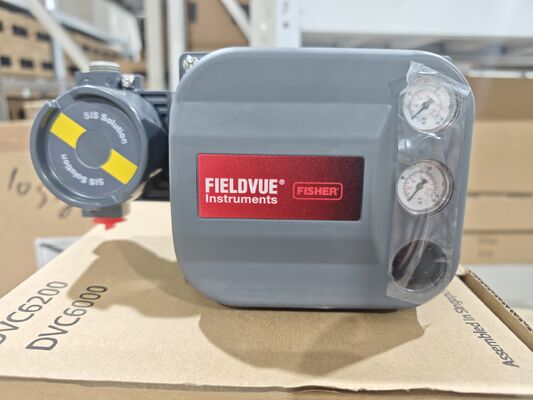

Il pacchetto posizionatore digitale per valvole Fisher DVC6200 viene fornito come soluzione completamente preassemblata e pretestata in fabbrica per un controllo preciso delle valvole nelle industrie di processo. Combina il posizionatore digitale per valvole, l'hardware di montaggio, i collegamenti dei terminali e le impostazioni verificate tramite calibrazione in un unico pacchetto completo che riduce significativamente i tempi di messa in servizio in loco ed elimina la necessità di abbinare separatamente posizionatore, attuatore e componenti di feedback. Il DVC6200 converte un segnale di ingresso analogico da 4-20 mA CC in una pressione di uscita pneumatica per azionare l'attuatore e utilizza il protocollo di comunicazione HART 5 o HART 7 per consentire l'accesso remoto ai dati sullo stato della valvola da qualsiasi punto del loop. Il sistema di feedback ad alte prestazioni senza collegamento elimina il contatto fisico tra lo stelo della valvola e il posizionatore, il che significa che non ci sono parti soggette a usura e la durata del ciclo dell'assieme è massimizzata. Il posizionatore supporta sia le modalità di controllo di regolazione che di on/off ed è compatibile con attuatori lineari a stelo scorrevole con corsa nominale compresa tra 6,35 mm e 606 mm, nonché con attuatori rotativi a quarto di giro con corsa nominale compresa tra 45° e 180°. Lo strumento fornisce inoltre feedback di posizione tramite un trasmettitore di posizione integrale da 4-20 mA o un interruttore discreto, a seconda della configurazione. Poiché l'unità arriva calibrata e testata in fabbrica, gli utenti ricevono un pacchetto posizionatore coordinato che riduce gli errori di cablaggio e accorcia i tempi di avvio.

L'involucro è progettato per ambienti industriali difficili, con un grado di protezione Type 4X e IP66 che resiste a polvere, infiltrazioni d'acqua e atmosfere corrosive. L'intervallo di temperatura ambiente operativa è compreso tra -40 e +85°C, con un'opzione per temperature estreme disponibile fino a -52°C per strumenti che utilizzano elastomeri fluorosiliconici. La pressione di alimentazione può variare da un minimo consigliato di 0,3 bar sopra il requisito dell'attuatore a un massimo di 10,0 bar (145 psig), e il consumo d'aria a regime con il relè a bassa perdita è inferiore a 0,056 Nm³/ora a 1,4 bar di pressione di alimentazione. Il DVC6200 è dotato di una serie completa di certificazioni, tra cui CSA, FM, ATEX, IECEx e approvazioni marine da Lloyd's Register, Bureau Veritas, DNV e ABS. Il posizionatore supporta aria, gas naturale e azoto come mezzi di alimentazione ed è ampiamente utilizzato nelle industrie petrolifere e del gas, nella lavorazione chimica, nella generazione di energia, nel trattamento delle acque, nella carta e cellulosa, nell'estrazione mineraria, nell'industria alimentare e delle bevande e farmaceutica. La combinazione di comunicazione digitale, capacità di autodiagnosi, costruzione sigillata e montaggio flessibile rende questo pacchetto una scelta affidabile per l'automazione delle valvole a lungo termine e il funzionamento degli impianti a bassa manutenzione.

Specifiche Tecniche

Modello: DVC6200
Tipo di prodotto: Pacchetto posizionatore digitale per valvole
Segnale di ingresso: 4-20 mA CC, nominale; disponibile split ranging
Protocollo di comunicazione: HART 5 / HART 7
Tensione minima: 9,5 VCC per controllo analogico; 10 VCC per comunicazione HART
Pressione di uscita massima: 145 psig (10,0 bar)
Mezzi di alimentazione: Aria / Gas naturale / Azoto
Consumo d'aria: Inferiore a 0,056 Nm³/ora a 1,4 bar (20 psig)
Protezione involucro: Type 4X / IP66
Temperatura ambiente: -40 a +85°C (-40 a +185°F)
Opzione temperatura estrema: -52 a +85°C con elastomeri fluorosiliconici
Tipo di montaggio: Montaggio integrale
Standard di montaggio: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Compatibilità attuatore: Lineare a stelo scorrevole (corsa 6,35-606 mm); Rotativo a quarto di giro (45°-180°)
Feedback di posizione: Trasmettitore integrale da 4-20 mA / interruttore discreto
Diagnostica: Sì, diagnostica delle prestazioni FIELDVUE
Certificazioni: CSA / FM / ATEX / IECEx / Approvazioni marine
Materiale alloggiamento: Lega di alluminio (standard) / Acciaio inossidabile (opzionale)
Peso: 3,5 kg / 7,7 libbre (alluminio); 8,6 kg / 19 libbre (acciaio inossidabile)

Industria di applicazione

Processi petroliferi e del gas

Impianti chimici e petrolchimici

Centrali elettriche e impianti a ciclo combinato

Trattamento acque e reflue

Cartiere e cartiere

Estrazione mineraria e lavorazione dei metalli

Produzione alimentare e delle bevande

Produzione farmaceutica

Queste industrie richiedono un controllo preciso delle valvole, una comunicazione remota affidabile e capacità diagnostiche online. Il DVC6200 è particolarmente adatto per applicazioni che coinvolgono servizio di ammoniaca liquida, sistemi di raffreddamento dell'olio lubrificante del generatore e impianti di lavorazione del gas in cui l'affidabilità della valvola influisce direttamente sui tempi di produzione. L'opzione dell'alloggiamento in acciaio inossidabile resiste alle atmosfere corrosive spesso presenti negli impianti chimici, nelle cartiere e nelle installazioni offshore di petrolio e gas. Con la comunicazione HART, gli operatori possono accedere ai dati sullo stato della valvola senza entrare in aree pericolose, migliorando la sicurezza e riducendo l'esposizione ad ambienti pericolosi.

Problemi comuni

Lo strumento non comunica: controllare l'alimentazione ai terminali del dispositivo e verificare che sia soddisfatto il requisito di tensione minima di 9,5 VCC per il controllo analogico o 10 VCC per la comunicazione HART.

La valvola non scorre da 0 a 100% con la variazione del setpoint: verificare i collegamenti pneumatici e la pressione di alimentazione; confermare che il blocco di uscita corretto (AO o DO) sia configurato in Selezione Funzionalità.

Il setpoint del blocco trasduttore non si aggiorna dal blocco AO: cambiare la modalità del blocco trasduttore su Automatico e confermare che il blocco AO sia attivo.

L'ingresso analogico non corrisponde alla corrente effettiva: controllare la tensione ai terminali, la polarità del cablaggio e la resistenza del loop.

Valvola bloccata o solenoide bloccato: eseguire test diagnostici ValveLink per identificare l'attrito dell'assieme valvola, la molla dell'attuatore rotta o l'albero valvola/attuatore rotto.

Alimentazione d'aria bassa o alta o calo di pressione: ispezionare il regolatore dell'alimentazione d'aria, verificare la presenza di perdite d'aria esterne nel diaframma dell'attuatore o nei tubi e verificare che la pressione di alimentazione sia almeno 0,3 bar superiore al requisito massimo dell'attuatore.

Attrito eccessivo dell'assieme valvola: eseguire test diagnostici per quantificare l'attrito e confrontarlo con la linea di base; ispezionare le condizioni della guarnizione e dello stelo.

Feedback di posizione errato: ricalibrare il trasmettitore di posizione integrale da 4-20 mA o verificare l'azionamento del finecorsa.

Infiltrazione di umidità nella scatola dei terminali: ispezionare le guarnizioni dell'involucro, i pressacavi e i bulloni del coperchio; verificare l'integrità IP66.

Interruzione della comunicazione sul loop HART: controllare il cablaggio del loop, la schermatura, la terminazione e l'indirizzo del dispositivo HART.

Modelli sostitutivi

Fisher DVC6200 HC (Alta capacità)

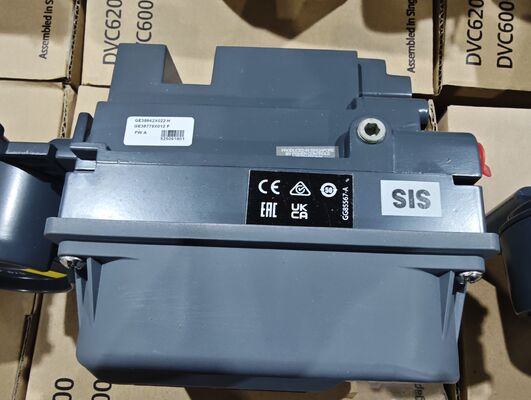

Fisher DVC6200 SIS (Sistema di sicurezza strumentato)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Posizionatore digitale per valvole Fisher DVC2000

Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Series (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Nota di selezione: verificare la compatibilità della flangia di montaggio, l'intervallo di corsa dell'attuatore, il tipo di segnale di ingresso, il protocollo di comunicazione, la pressione di alimentazione e la protezione dell'involucro prima di sostituire i modelli. Il DVC6200 è progettato per un'installazione di facile adattamento sulla maggior parte degli attuatori pneumatici Fisher e non Fisher, e il design modulare consente di sostituire i componenti di lavoro critici senza rimuovere il cablaggio sul campo o i tubi pneumatici.
