Posizionatore digitale per valvole con ingresso HART Communication 4-20mA e alloggiamento in lega di alluminio per valvole di controllo

Panoramica del prodotto

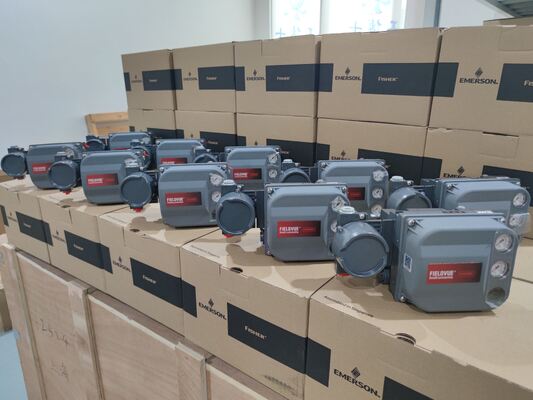

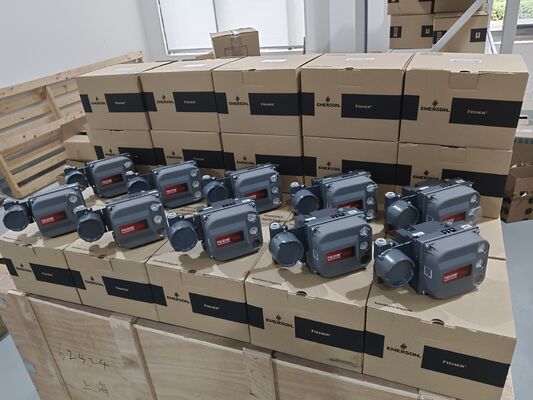

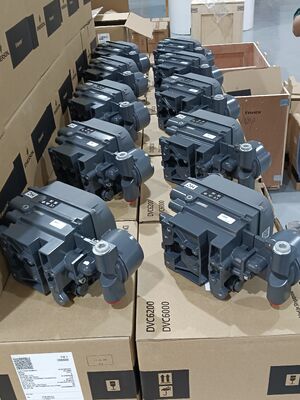

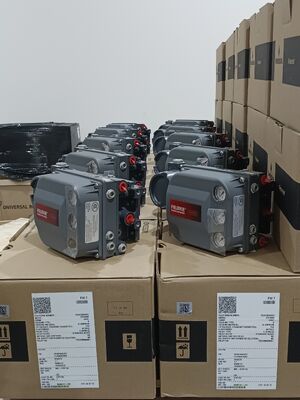

Il posizionatore digitale per valvole Fisher DVC6200 è fornito come un gruppo abbinato in fabbrica per valvole di controllo e applicazioni di valvole rotative. Converte un segnale di ingresso da 4-20 mA in un'uscita pneumatica precisa, utilizzando la comunicazione HART per la configurazione e la diagnostica. L'unità supporta il software ValveLink, consentendo la diagnostica della firma della valvola, della risposta a gradino e delle prestazioni senza rimuovere il posizionatore dal servizio.

Il DVC6200 è progettato per attuatori lineari e rotativi. Il suo robusto alloggiamento è disponibile in alluminio o acciaio inossidabile, con protezione IP66/NEMA 4X e certificazioni antideflagranti opzionali. Il posizionatore opera tra -40°C e +85°C e accetta una pressione di alimentazione da 20 a 150 psi. È adatto per impianti chimici, petrolchimici, petroliferi e del gas, energetici e di trattamento delle acque.

Specifiche tecniche

Settore di applicazione

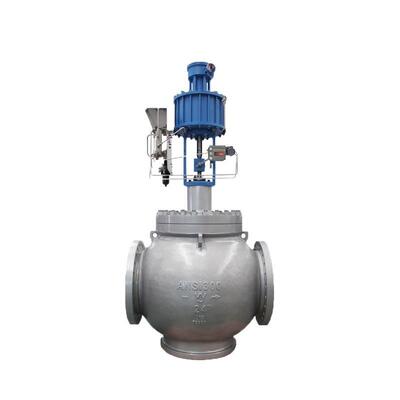

Il Fisher DVC6200 serve l'industria chimica, petrolchimica, petrolifera e del gas, la generazione di energia, il trattamento delle acque e delle acque reflue, la carta e la cellulosa e l'automazione generale delle valvole industriali. Viene comunemente utilizzato su valvole a globo, valvole a farfalla, valvole a sfera e altre valvole di controllo che richiedono un feedback di posizione preciso e diagnostica.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: controllare la polarità del cablaggio, l'intervallo del segnale di ingresso e la comunicazione HART.

• Perdita d'aria dal posizionatore: ispezionare tubi, guarnizioni e gruppo relè.

• Fallimento della calibrazione: verificare la calibrazione della corsa, l'allineamento del gruppo magnetico e il montaggio dell'attuatore.

• ValveLink non riesce a connettersi: controllare la resistenza del loop HART, l'alimentazione e le impostazioni di comunicazione.

• Uscita instabile: rivedere la stabilità della pressione di alimentazione, il dimensionamento dell'attuatore e i parametri di tuning.

Modelli sostitutivi

Il Fisher DVC6200 fa parte della famiglia di posizionatori digitali per valvole FIELDVUE. I modelli correlati includono DVC6000, DVC2000, DVC6200f, DVC6200p, DVC6200 SIS e DVC6200 HC. Per alternative di fornitori diversi, verificare il segnale di ingresso, il protocollo di comunicazione, il montaggio dell'attuatore e i requisiti di certificazione prima di ordinare.
