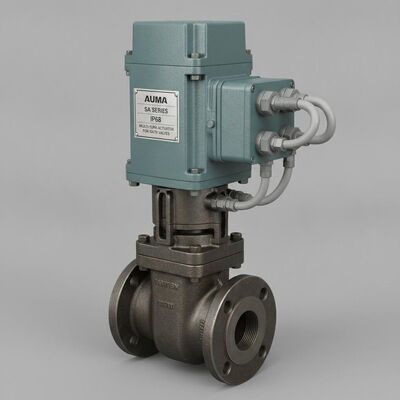

IP68 Legatura di alluminio DIN Attuatore elettrico a più giri e Attuatore elettrico di valvole per valvole di cancello

Panoramica del prodotto

Il pacchetto valvole serie SA di AUMA arriva pre-assemblato in fabbrica, con un attuatore elettrico multi-giro già montato e testato su una valvola a saracinesca o a globo. Questo elimina l'approvvigionamento di componenti separati e riduce i tempi di installazione in loco. L'attuatore produce una coppia da 10 Nm a 32.000 Nm tramite un motore trifase AC, monofase AC o DC. Interruttori di finecorsa e di coppia forniscono un feedback preciso sulla posizione finale, mentre un volantino consente il funzionamento manuale quando manca l'alimentazione.

Gli attuatori serie SA per servizio di apertura-chiusura hanno classificazioni di Classe A e B o servizio di breve durata S2 – 15 min. Una versione opzionale S2 – 30 min gestisce periodi di funzionamento più lunghi. L'attuatore può essere abbinato a vari controlli, dalle unità base APRI-CHIUDI a versioni microcontrollate con registrazione dei dati operativi o interfaccia fieldbus. L'involucro IP68 secondo EN 60529 fornisce un'elevata protezione anticorrosione (KS) e opera tra -30°C e +70°C. I tipi di azionamento di uscita sono conformi agli standard DIN e ISO.

Specifiche tecniche

Settore di applicazione

Il sistema serve il trattamento delle acque e delle acque reflue, la generazione di energia, petrolio e gas, petrolchimico, lavorazione chimica, teleriscaldamento e impianti industriali. Gestisce il servizio di apertura-chiusura su valvole a saracinesca, valvole a globo e altre applicazioni di valvole multi-giro. L'involucro IP68 lo rende adatto a condizioni esterne difficili o sommerse.

Problemi comuni

• Nessuna reazione ai comandi operativi: Controllare prima l'impostazione del tempo di reazione, quindi verificare la presenza di blocchi meccanici o problemi di alimentazione.

• Errore di coppia in direzione APRI o CHIUDI: Ispezionare la valvola per ostruzioni e verificare le impostazioni degli interruttori di coppia. Anche un attrito eccessivo della valvola può causare questo guasto.

• L'indicatore di posizione meccanica non può essere impostato: Il riduttore potrebbe non corrispondere ai giri/corsa dell'attuatore. Montare un riduttore adatto.

• L'attuatore raggiunge il finecorsa anche se gli interruttori di finecorsa funzionano correttamente: Rivedere le impostazioni degli interruttori di finecorsa e la configurazione della posizione finale.

• Temperatura dell'avvolgimento del motore troppo alta: Verificare se il dimensionamento dell'attuatore corrisponde all'applicazione. Confermare che il ciclo di lavoro sia corretto.

Modelli sostitutivi

La serie SA di AUMA è una piattaforma di attuatori elettrici multi-giro di generazione attuale. La serie SAR è una variante di attuatore modulante classificata per Classe C o tipo di servizio S4 – 25%. La serie SAEx è disponibile per applicazioni antideflagranti (intervallo di coppia da 10 Nm a 16.000 Nm). La serie SA-UW è progettata per uso subacqueo continuo (intervallo di coppia da 10 Nm a 4.000 Nm). Per alternative di fornitori diversi, verificare la compatibilità del montaggio della valvola, i requisiti di coppia e l'interfaccia di controllo prima di ordinare.
