Panoramica del prodotto

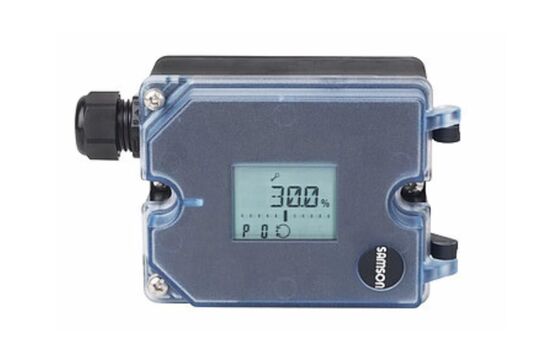

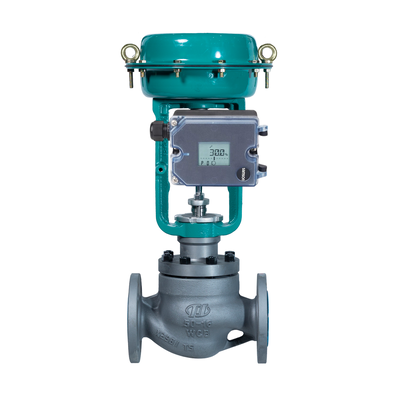

Il Samson 3725 è un posizionatore elettropneumatico compatto e autocalibrante per valvole a globo e rotative pneumatiche. È un dispositivo a singola azione che confronta il segnale di controllo del sistema con la posizione effettiva dello stelo della valvola o l'angolo di apertura, quindi invia un'uscita pneumatica proporzionale all'attuatore. Il rilevamento magnetoresistivo senza contatto elimina l'usura meccanica nel percorso di feedback. L'unità resiste agli effetti ambientali e ai colpi di ariete. Tre tasti capacitivi e un display LCD con direzione di lettura selezionabile rendono l'operazione intuitiva da qualsiasi posizione di montaggio. Tutti i parametri sono memorizzati in EEPROM non volatile per la protezione in caso di interruzione di corrente. L'avvio automatico variabile con parametri preimpostati significa che è necessario regolare solo le deviazioni dai valori standard. È disponibile una funzione di chiusura ermetica e il punto zero viene monitorato continuamente.
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Marca | Samson |
| Protocollo di comunicazione | HART (opzionale) |
| Segnale di ingresso | 4-20 mA, unità a 2 fili |
| Interfaccia dati | Cablata |
| Diagnostica | Monitoraggio continuo del punto zero |
| Pressione di alimentazione | Max. 7 bar |
| Tipo di montaggio | Attuatori lineari e rotativi; A singola azione |
| Corsa (regolabile) | 3,75-50 mm |
| Angolo di apertura | 24-100° |
| Temperatura operativa | -25 a +80°C |
| Protezione dell'involucro | IP 66 |
| Materiale dell'alloggiamento | PPA (poliftalamide), resistente ai raggi UV |
| Connessioni aria | G 1/4 o 1/4 NPT |
| Corrente minima | 3,8 mA |
| Impedenza di carico | Max. 6,3 V (315 Ω a 20 mA) |
| Curve caratteristiche | 3 curve di corsa, 9 curve di angolo rotativo |
| Protezione antideflagrante | Tipo 3725-000: Senza; Tipo 3725-110: ATEX; Tipo 3725-113: GOST; Tipo 3725-130: CSA |
| Certificazioni | Certificato per la cantieristica navale |
Settore di applicazione
Il Samson 3725 è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia e nell'automazione industriale generale. È adatto per il servizio di strozzamento e per applicazioni in cui sono essenziali un design compatto, un funzionamento semplice e la robustezza. Il posizionatore è sviluppato per un uso universale su attuatori lineari e rotativi.
Problemi comuni
Il posizionatore non risponde al segnale di ingresso: Controllare la pressione di alimentazione (max. 7 bar). Verificare che i collegamenti pneumatici siano sicuri.
La posizione della valvola non corrisponde al segnale di ingresso: Controllare l'impostazione della curva caratteristica. Verificare che la direzione operativa sia impostata correttamente. Ricalibrare il punto zero.
Funzionamento irregolare o oscillazione: Ispezionare eventuali perdite d'aria nei tubi e nei raccordi. Controllare l'eccessivo attrito nella guarnizione della valvola o nell'attuatore.
Errore di calibrazione del punto zero: Il punto zero è fuori range. Controllare il montaggio e riaggiustare il punto zero.
Errore di inizializzazione: Controllare la pressione di alimentazione e la connessione del sensore di corsa. Verificare che la valvola non sia bloccata.
Modelli sostitutivi
Il Samson 3725 è una piattaforma di posizionamento compatta. Il TROVIS 3730-1 è un sostituto diretto con comunicazione HART e funzionalità avanzate. Il tipo 3724 è disponibile anche come alternativa nella stessa serie. Per alternative tra diversi produttori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
