Visualizzazione del prodotto

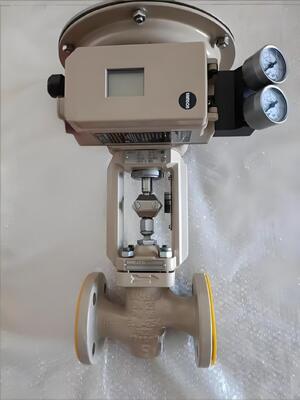

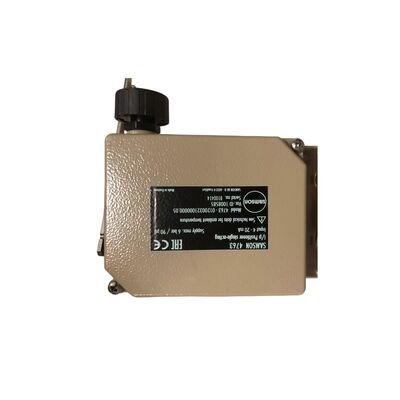

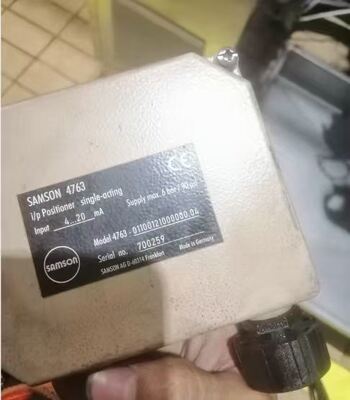

Il Samson 4763 è un posizionatore elettropneumatico compatto destinato al montaggio su valvole di controllo pneumatiche.È uno strumento a azione singola che confronta il segnale di ingresso del sistema di controllo con la posizione effettiva del fusto della valvola e quindi invia una pressione pneumatica corrispondente all'attuatoreLa carcassa è in alluminio pressofuso e l'unità può essere montata in qualsiasi orientamento senza essere influenzata da vibrazioni meccaniche.La banda proporzionale regolabile e la capacità di uscita dell'aria consentono una messa a punto fine per applicazioni specifiche. Il 4763 accetta un ingresso elettrico da 4 a 20 mA o da 1 a 5 mA. Utilizza un sistema flapper-ugello di bilanciamento della forza.
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Marchio | Sansone |
| Protocollo di comunicazione | HART (facoltativo) |
| Segnale di ingresso | 4 ((0) a 20 mA; da 1 a 5 mA |
| Interfaccia dati | con cavo |
| Diagnostica | Senza diagnostica delle valvole (standard) |
| Pressione di approvvigionamento | 1.4 a 6 bar (20 a 90 psi) |
| Tipo di montaggio | Attuatore lineare, a azione singola; rotante (attrezzatura) |
| Viaggi classificati | 7.5 a 90 mm |
| Angolo di apertura | Fino a 90° |
| Temperatura di funzionamento | -20 a +80°C |
| Protezione dell'involucro | IP 54 |
| Materiale per le abitazioni | Alumini stampati |
| Connessioni aeree | G 1/4 |
| Sensibilità | < 0,1% |
| Isteresi | < 0,5% |
| Protezione contro le esplosioni | Tipo 4763-0: senza; tipo 4763-1: ATEX Ex ia IIC T6; tipo 4763-8: EEx nA |
| Certificazioni | ATEX, IECEx (a seconda della versione) |
| Software di comunicazione | Non applicabile |
Industria delle applicazioni
Il Samson 4763 è utilizzato nella lavorazione chimica e petrolchimica, nella generazione di energia, nella pasta e nella carta e nell'automazione industriale generale.È adatto per il servizio di throttling e le applicazioni che richiedono un posizionamento preciso delle valvoleIl suo design compatto e la sua resistenza alle vibrazioni lo rendono adatto per ambienti di processo molto impegnativi.
Problemi comuni
Il posizionatore non risponde al segnale di ingresso: Controllare che la pressione di alimentazione sia entro 1,4 ~ 6 bar. Verificare che le connessioni pneumatiche siano sicure. Controllare che l'assemblaggio dell'ugello non sia intasato.
La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della banda proporzionale (P-band). Verificare che la direzione di funzionamento (diretta o inversa) sia impostata correttamente. Ricalibrare il punto zero.
Funzionamento o oscillazione irregolari: Controllare le perdite d'aria nei tubi e nei raccordi. Controllare l'eccessivo attrito nel contenitore della valvola o nell'attuatore. Verificare che la capacità di uscita dell'aria sia impostata in modo appropriato.
Errore di taratura del punto zeroIl punto zero e' fuori raggio, controlla il montaggio e regola il punto zero.
Pressione di alimentazione bassa: verificare che la pressione di alimentazione soddisfi il requisito minimo di 1,4 bar.
Modelli di sostituzione
Il Samson 4763 verrà interrotto nel prossimo futuro. Il suo sostituto diretto è il TROVIS 3730-1, che è il posizionatore intelligente di nuova generazione con comunicazione HART e funzionalità avanzate.Il tipo 3767 è disponibile anche come alternativaIl 4763 è un predecessore della serie 3730 e condivide una compatibilità di montaggio simile.e protocollo di comunicazione prima di ordinare.
