Panoramica del prodotto

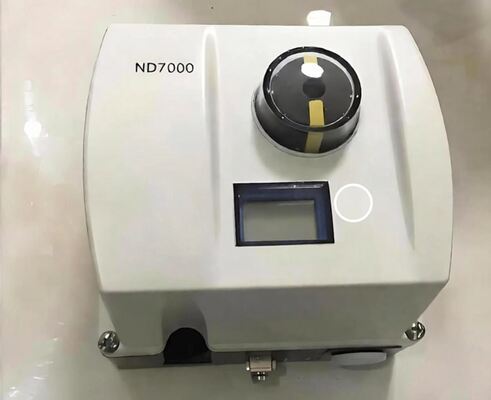

Il Neles ND7000 è un controllore di valvole intelligente basato su microcontrollore che offre un controllo pneumatico preciso e affidabile dell'attuatore. È alimentato da un loop da 4-20mA e confronta continuamente il segnale di comando in ingresso con la posizione effettiva della valvola, regolando l'attuatore di conseguenza. L'ND7000 funziona con quasi tutti gli attuatori di valvole di controllo e in tutti i settori industriali.
L'unità utilizza la misurazione della posizione della valvola senza contatto, eliminando l'usura meccanica nel percorso di feedback. Lo stesso dispositivo gestisce valvole rotative e lineari, oltre ad attuatori a semplice e doppio effetto. La messa in servizio è semplice con l'interfaccia utente locale (LUI) o la configurazione remota DTM/EDD. Una funzione di calibrazione a 1 punto consente l'installazione su valvole in servizio senza interruzione del processo.
L'ND7000 è certificato SIL 2 da TÜV secondo IEC 61508. Dispone di autodiagnostica, inclusi trend di deviazione, contatori e test offline estesi. Il dispositivo è costruito per condizioni ambientali difficili con un design modulare robusto, eccellenti caratteristiche di temperatura e tolleranza a vibrazioni e urti.
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Marca | Neles |
| Protocollo di comunicazione | HART |
| Segnale di ingresso | 4-20mA |
| Interfaccia dati | Cablata |
| Diagnostica | Autodiagnostica; Trend di deviazione; Contatori; Test offline estesi |
| Pressione di alimentazione | 1.4~8 bar (20~115 psig) |

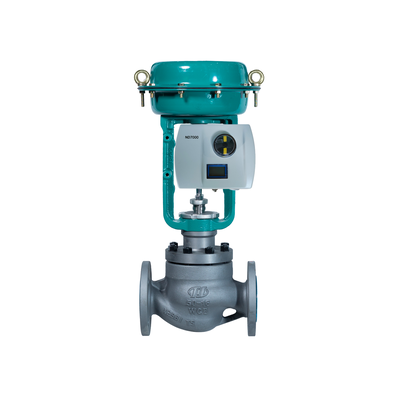

| Tipo di montaggio | Valvole rotative e lineari; Attuatori a semplice e doppio effetto |
| Temperatura operativa | -40°C~+85°C, standard; -53°C~+85°C, versione artica |
| Protezione dell'involucro | IP66 / NEMA 4X |
| Materiale dell'alloggiamento | Lega di alluminio anodizzato |
| Connessioni aria | G 1/4 |
| Certificazioni | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Software di comunicazione | FDT/DTM; EDD |
Settore di applicazione
Il Neles ND7000 è utilizzato nei settori petrolifero e del gas, nella lavorazione chimica, nella generazione di energia, nell'estrazione mineraria e nell'automazione industriale generale. Il dispositivo può essere integrato con tutti i principali sistemi DCS e supporta kit di montaggio per attuatori di terze parti. È completamente compatibile con sistemi e apparecchiature di diversi produttori.
Problemi comuni
Una variazione del setpoint di posizione della valvola non influisce sulla posizione dell'attuatore: Controllare la pressione di alimentazione (potrebbe essere troppo bassa), la valvola a spillo bloccata, parametri di configurazione errati, attuatore o valvola bloccati, cavi di segnale collegati in modo errato o calibrazione non eseguita.
L'attuatore va in posizione finale con una piccola variazione del segnale di ingresso: Tubi tra il controllore e l'attuatore errati. Controllare le impostazioni dei parametri PFA e ROT.
Posizionamento impreciso: Valvola a spillo sporca, carico dell'attuatore troppo elevato, pressione di alimentazione troppo bassa, sensori di pressione o a spillo difettosi, o perdite dell'attuatore.
Overshooting o posizionamento troppo lento: Modificare il valore PERF, valvola a spillo sporca, tubo dell'aria di alimentazione troppo piccolo o filtro dell'aria di alimentazione sporco.
Modelli sostitutivi
Il Neles ND7000 è una piattaforma matura di controllori di valvole intelligenti. La serie ND9000 è l'aggiornamento di prossima generazione con diagnostica migliorata e opzioni di fieldbus. L'ND7000 funge da sostituzione diretta per i posizionatori legacy NE700/NP700. Per alternative tra fornitori, verificare il montaggio dell'attuatore, il range di corsa e il protocollo di comunicazione prima di ordinare.
