Flowserve Logix 520MD Smart Valve Positioner con HART 5/6/7 per attuatori pneumatici e algoritmo di sintonizzazione automatica

1
MOQ
US $2,000 ~ $5,500
prezzo
Flowserve Logix 520MD Smart Valve Positioner con HART 5/6/7 per attuatori pneumatici e algoritmo di sintonizzazione automatica
Caratteristiche Galleria Descrizione di prodotto Valutazioni e recensioni Richieda una citazione
Caratteristiche
Specificazioni
Materiale: Lega di alluminio
Energia: Pneumatico, elettrico
Applicazione: Generale,industriale
Standard o non standard: Standard
Tipo: Controllo, pneumatico
Standard: BACCANO, ANSI, BS, ASTM
Struttura: Corsa angolare
Evidenziare:

HART 5/6/7 Posizionatore di valvola intelligente

,

Azionatori pneumatici posizionatori di valvole digitali

,

Algoritmo di sintonizzazione automatica HART Valve Positioner

Informazioni di base
Marca: Flowserve Logix
Numero di modello: 520MD
Termini di pagamento e spedizione
Imballaggi particolari: cartone o cassa di legno, 30×30×30 cm
Tempi di consegna: 5~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 2.750 unità all'anno
Descrizione di prodotto

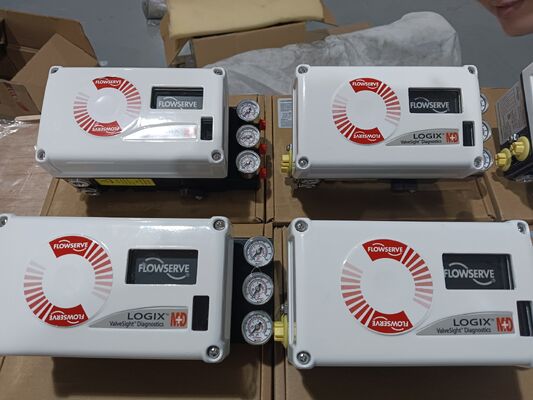

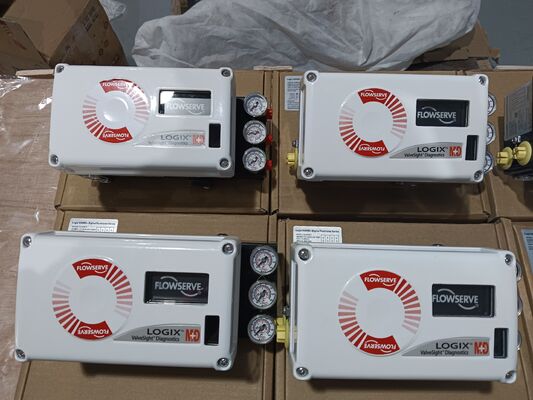

Visualizzazione del prodotto

Il Flowserve Logix 520MD è un posizionatore digitale di valvole ad alte prestazioni che comunica tramite HART.Accetta un segnale di controllo a due fili da 4 a 20 mA e fornisce un'uscita pneumatica proporzionale a un attuatore di valvolaL'unità è alimentata interamente dal segnale di ingresso da 4 a 20 mA e controlla attuatori a azione singola con supporti lineari e rotanti.

Il posizionatore utilizza un algoritmo di sintonizzazione di guadagno multi-variabile che consente grandi cambiamenti di passo con un minimo di sovraccarico mantenendo al contempo un'alta risoluzione per cambiamenti di passo molto piccoli.Una procedura di sintonizzazione automatica fa girare l'attuatore per generare una risposta misurata e seleziona automaticamente i valori di guadagno che ottimizzano le prestazioni dell'attuatore. Un selettore di modificazione del guadagno consente un'ulteriore regolazione del guadagno calcolato.mentre il software ValveSight fornisce funzionalità diagnostiche standard.

Il design offre una calibrazione rapida, facile e accurata con autocalibrazione e selezione di guadagno regolabile.e la progettazione di controllo in due fasi fornisce tempi di risposta più rapidi e un controllo più strettoL'unità supporta HART 5, 6 e 7 ed è indicata per l'uso in aree pericolose.

Specifiche tecniche



Parametro Specificità
Marchio Servizio di flusso
Protocollo di comunicazione HART 5, 6 e 7
Segnale di ingresso 4-20mA (HART), due fili
Interfaccia dati con cavo
Diagnostica Funzionalità di diagnostica standard attraverso il software ValveSight
Pressione di approvvigionamento 1.5 a 6.0 bar (22 a 87 psig)
Segnale di uscita Pneumatico (0-100% della pressione di alimentazione dell'aria)
Linearità < ± 1,0% tipico
Ripetibilità < 0,2%
- Non c'e' niente. < 0,2%
Tipo di montaggio altri apparecchi per la trasmissione di energia elettrica
Temperatura di funzionamento -40°C a +80°C (-40°F a +178°F)
Classificazione degli involucri IP66 / NEMA 4X
Materiale per le abitazioni Aluminio industriale
Peso Circa 3,5 kg.
Corrente di funzionamento minima 3.6 mA (senza AO); 3.83 mA (con AO)
Fornitura di tensione (massimo) 30 VDC
Consumo d'aria (stato stazionario) 00,08 Nm3/h @ 1,5 bar a 0,12 Nm3/h @ 6,0 bar
Capacità di flusso di produzione Fino a 7,0 Nm3/h @ 6,0 bar
Certificazioni ATEX, FM, CSA, SIL 2
Sicurezza intrinseca Classe I Divisione 1 Gruppi A-D
Non incendiabile Classe I Divisione 2 Gruppi A-D

Industria delle applicazioni

Il Flowserve Logix 520MD è utilizzato in petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass delle turbine, regolazione del flusso negli impianti e operazioni igieniche delle valvole.

Problemi comuni

  • Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.

  • Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

  • L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.

  • Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata o MPC attivo. Sensore di riposizionamento. corsa di calibrazione.

  • Posizione azionata completamente aperta o chiusa: colpo non calibrato, circuito interno del sensore Hall non collegato, impostazione sbagliata dell'azione dell'aria o tubo invertito.

  • Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.

Modelli di sostituzione

La serie Flowserve Logix 520MD è una piattaforma di posizionamento digitale matura.Per gli impianti più recenti, il Logix 3200MD e il Logix 3800MD sono modelli alternativi all'interno della stessa famiglia di prodotti.e protocollo di comunicazione prima di ordinare.
