Visualizzazione del prodotto

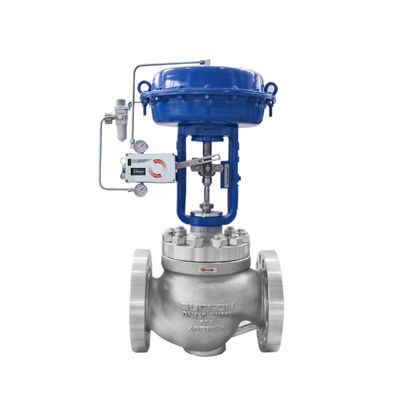

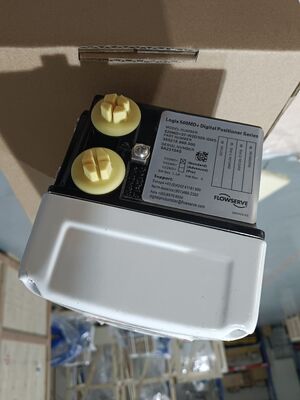

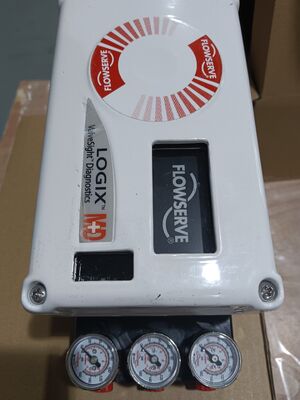

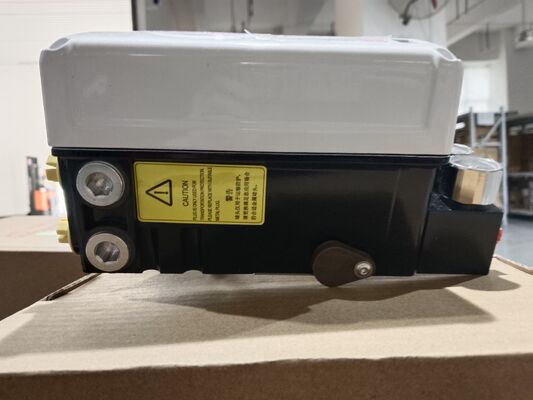

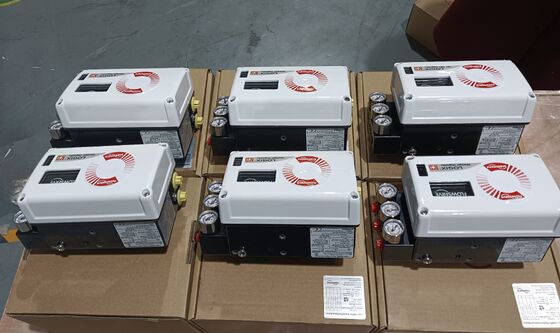

Il Flowserve Logix 520MD è un posizionatore digitale di valvole ad alte prestazioni che utilizza la comunicazione HART.Accetta un segnale di controllo a due fili da 4 a 20 mA e fornisce un'uscita pneumatica proporzionale a un attuatore di valvolaL'unità è alimentata interamente dal segnale di ingresso da 4 a 20 mA. Controlla attuatori a azione singola con supporti lineari e rotanti.
Il posizionatore utilizza un algoritmo di sintonizzazione di guadagno multi-variabile che consente grandi cambiamenti di passo con un minimo di sovraccarico mantenendo al contempo un'alta risoluzione per cambiamenti di passo molto piccoli.Una procedura di sintonizzazione automatica fa girare l'attuatore per generare una risposta misurata e seleziona automaticamente i valori di guadagno che ottimizzano le prestazioni dell'attuatore. Un selettore di modificazione del guadagno consente un'ulteriore regolazione del guadagno calcolato.mentre il software ValveSight fornisce funzionalità diagnostiche standard.
Il design offre una calibrazione rapida, facile e accurata con autocalibrazione e selezione di guadagno regolabile.e la progettazione di controllo in due fasi fornisce tempi di risposta più rapidi e un controllo più strettoL'unità supporta HART 5, 6 e 7 ed è indicata per l'uso in aree pericolose.
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Marchio | Servizio di flusso |
| Protocollo di comunicazione | HART 5, 6 e 7 |
| Segnale di ingresso | 4-20mA (HART), due fili |
| Interfaccia dati | con cavo |
| Diagnostica | Funzionalità di diagnostica standard attraverso il software ValveSight |
| Pressione di approvvigionamento | 1.5 a 6.0 bar (22 a 87 psig) |
| Segnale di uscita | Pneumatico (0-100% della pressione di alimentazione dell'aria) |
| Linearità | < ± 1,0% tipico |
| Ripetibilità | < 0,2% |
| - Non c'e' niente. | < 0,2% |
| Tipo di montaggio | altri apparecchi per la trasmissione di energia elettrica |
| Temperatura di funzionamento | -40°C a +80°C (-40°F a +178°F) |
| Classificazione degli involucri | IP66 / NEMA 4X |
| Materiale per le abitazioni | Aluminio industriale |
| Peso | Circa 3,5 kg. |
| Corrente di funzionamento minima | 3.6 mA (senza AO); 3.83 mA (con AO) |
| Fornitura di tensione (massimo) | 30 VDC |
| Consumo d'aria (stato stazionario) | 00,08 Nm3/h @ 1,5 bar a 0,12 Nm3/h @ 6,0 bar |
| Capacità di flusso di produzione | Fino a 7,0 Nm3/h @ 6,0 bar |
| Certificazioni | ATEX, FM, CSA, SIL 2 |
| Sicurezza intrinseca | Classe I Divisione 1 Gruppi A-D |
| Non incendiabile | Classe I Divisione 2 Gruppi A-D |
Industria delle applicazioni
Il Flowserve Logix 520MD è utilizzato in petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass delle turbine, regolazione del flusso negli impianti e operazioni igieniche delle valvole.
Problemi comuni
Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.
Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.
L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.
Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata o MPC attivo. Sensore di riposizionamento. corsa di calibrazione.
Posizione azionata completamente aperta o chiusa: colpo non calibrato, circuito interno del sensore Hall non collegato, impostazione sbagliata dell'azione dell'aria o tubo invertito.
Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.
Modelli di sostituzione
La serie Flowserve Logix 520MD è una piattaforma di posizionamento digitale matura.Per gli impianti più recenti, il Logix 3200MD e il Logix 3800MD sono modelli alternativi all'interno della stessa famiglia di prodotti.e protocollo di comunicazione prima di ordinare.
