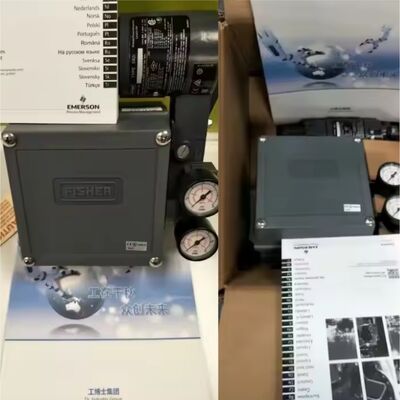

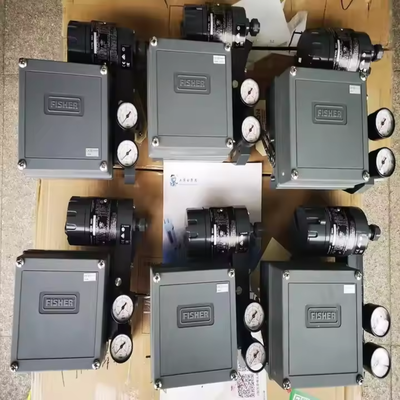

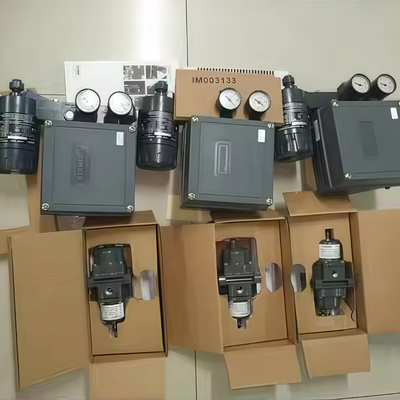

Posizionatore Elettro-Pneumatico per Valvole Fisher 3582i con Ingresso 4-20mA per Valvole di Controllo

Panoramica del prodotto

Il Fisher 3582i è un posizionatore di valvole elettro-pneumatico per valvole di controllo a stelo scorrevole con attuatore a membrana. Combina un convertitore elettro-pneumatico 582i con un posizionatore pneumatico 3582. Il convertitore riceve un segnale DC da 4-20 mA e produce un'uscita pneumatica proporzionale attraverso un sistema ugello/flapper. Questo segnale pneumatico aziona lo stadio del posizionatore, che regola la pressione di alimentazione dell'attuatore per mantenere lo stelo della valvola nella posizione comandata dal segnale di ingresso.

L'unità offre una risposta accurata e veloce e tollera le vibrazioni dell'impianto. Il consumo d'aria a regime è basso, supportando un funzionamento efficiente. Il design modulare consente di aggiungere un convertitore 582i a un posizionatore pneumatico 3582 esistente sul campo, convertendolo in funzionamento elettro-pneumatico.

Zero e span sono regolabili con un cacciavite e una chiave inglese una volta rimossa la copertura. L'azione diretta e inversa può essere commutata sul campo. Le variazioni della pressione di alimentazione e del carico della valvola hanno un effetto minimo sulle prestazioni. La cassa e i materiali interni resistono a condizioni difficili, e l'aria di spurgo pulisce le parti interne per una protezione aggiuntiva.

Specifiche Tecniche

Settore di Applicazione

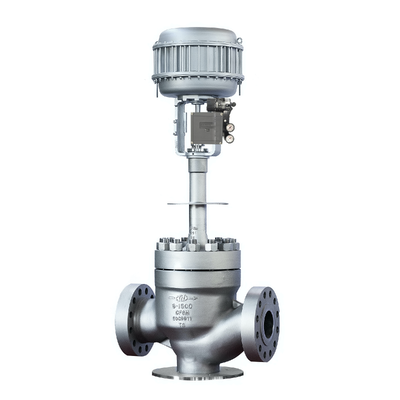

Il 3582i è utilizzato nelle industrie di processo con valvole di controllo a stelo scorrevole con attuatore a membrana. Gestisce il controllo di flusso, pressione, temperatura e livello. L'intervallo di zero e span regolabile copre tutti i segnali di ingresso standard, inclusi gli intervalli divisi. Una famiglia di posizionatori supporta molte applicazioni, semplificando l'inventario dei pezzi di ricambio in tutto l'impianto.

Problemi Comuni

• Il posizionatore non risponde al segnale di ingresso: Controllare la pressione di alimentazione e i collegamenti pneumatici. Verificare che l'assemblaggio ugello/flapper non sia ostruito e che il relè funzioni.

• La posizione dello stelo della valvola non corrisponde al segnale di ingresso: Controllare la calibrazione di zero e span. Verificare che la posizione del cam corrisponda alla corsa e all'azione dell'attuatore.

• Funzionamento erratico o oscillazione: Ispezionare la presenza di perdite d'aria nei tubi e nei raccordi. Verificare l'eccessiva frizione nella guarnizione della valvola o nell'attuatore.

• Le fluttuazioni della pressione di alimentazione influenzano la posizione: Confermare che la pressione di alimentazione sia stabile e rientri nell'intervallo raccomandato. Il 3582i è progettato per minimizzare l'effetto delle variazioni della pressione di alimentazione, ma fluttuazioni estreme possono comunque causare problemi.

Modelli Sostitutivi

Il 3582i è un design di posizionatore pneumatico legacy. Per nuove installazioni che richiedono comunicazione digitale e diagnostica, i controller digitali per valvole DVC6200 o DVC2000 sono gli equivalenti moderni della stessa linea di prodotti. Il convertitore 582i può essere installato sul campo su un posizionatore pneumatico 3582 esistente per aggiornarlo a una configurazione 3582i, sebbene ciò possa richiedere la modifica del montaggio del posizionatore e dell'intervallo del segnale di ingresso. Per alternative tra fornitori diversi, verificare la compatibilità del montaggio dell'attuatore, della corsa e del segnale di ingresso prima di ordinare.
