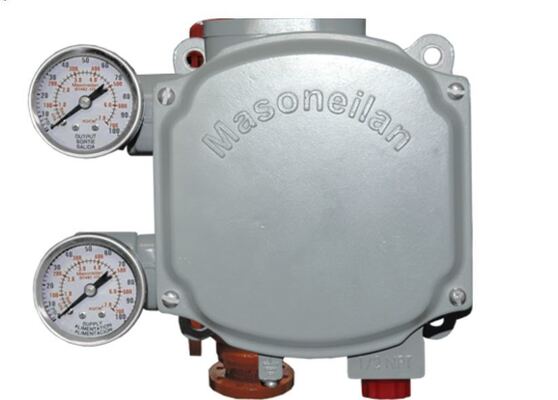

Posizionatore digitale senza contatto Masoneilan SVI1000 HART per attuatori pneumatici

Panoramica del prodotto

Il Masoneilan SVI1000 è un posizionatore di valvole digitale alimentato dal loop che utilizza la comunicazione HART. È progettato per valvole di controllo pneumatiche a singola azione. Un sistema di feedback magnetico senza contatto elimina i leveraggi meccanici, eliminando l'usura. L'unità attinge la sua alimentazione dal loop 4-20mA, quindi non è necessaria un'alimentazione separata.

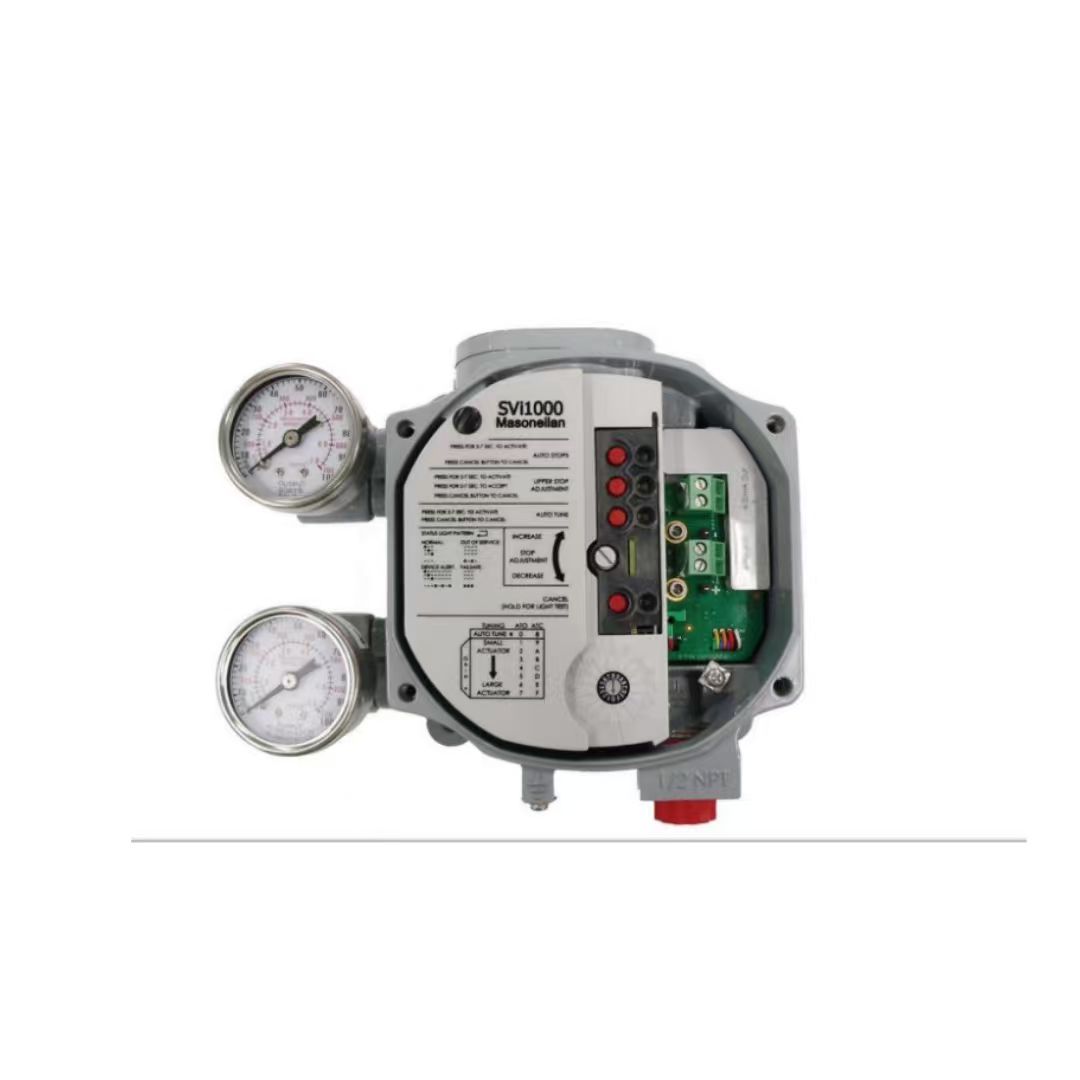

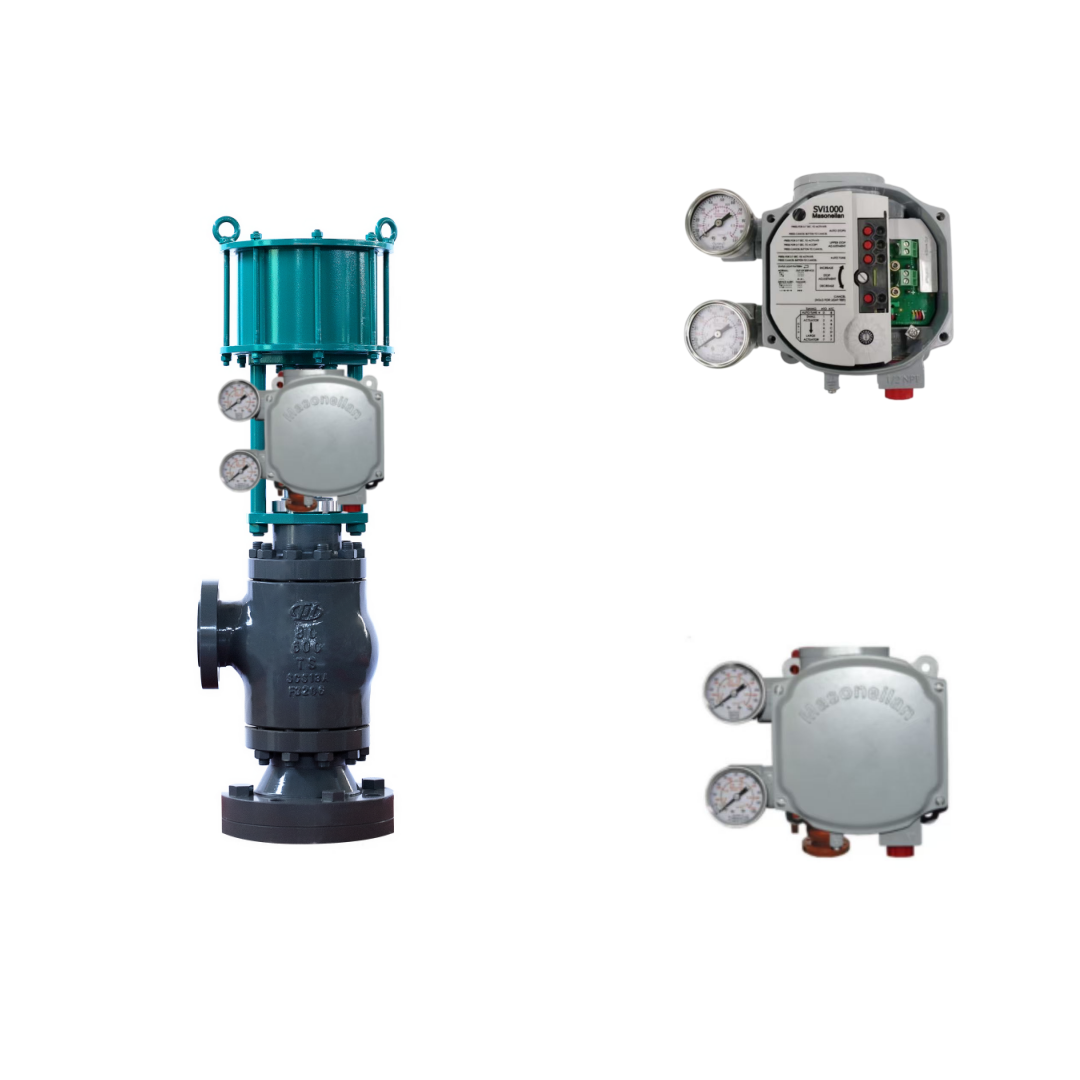

Un'interfaccia locale a pulsante con indicatori LED segue un layout un pulsante-una funzione. La maggior parte delle valvole può essere configurata e calibrata in meno di cinque minuti. HART Revision 5 o 7 può essere selezionato sul campo. Sono disponibili due interruttori a stato solido integrati per l'indicazione di posizione. Il design di montaggio universale si adatta sia ad attuatori lineari che rotativi.

Specifiche tecniche

Settore di applicazione

Il Masoneilan SVI1000 è utilizzato nella generazione di energia, nella lavorazione chimica, nella raffinazione, nella petrolchimica e nel petrolio e gas. Le applicazioni tipiche includono generatori di turbine a vapore, condensatori, torri di raffreddamento, generatori di vapore a recupero di calore, distillazione, idrotrattamento, cracking, miscelazione, integrità delle condotte e compressione del gas. La sua semplice configurazione e il suo affidabile feedback magnetico lo rendono ideale per il controllo di strozzatura di routine su valvole pneumatiche a singola azione.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione di alimentazione sia compresa tra 20-100 psi e che i collegamenti pneumatici siano sicuri. Verificare che la modalità del dispositivo sia impostata su Normale.

• La valvola risponde lentamente o per niente: Confermare che il setpoint di alimentazione dell'aria sia maggiore del valore di molla finale più 10 psig. Per attuatori di grande volume, verificare che il calo di pressione durante il riempimento sia inferiore al 15%.

• Avviso di errore di posizione: Eseguire una firma della valvola utilizzando il DTM di base SVI1000. Verificare la tenuta della guarnizione, l'accumulo sullo stelo o l'attrito dell'attuatore. Eseguire Autotune o la calibrazione manuale.

• Potenza marginale (tutti i LED spenti): La corrente di ingresso è inferiore a 3,85 mA. Aumentare la corrente del loop a 4 mA per la calibrazione e la diagnostica.

• Calibrazione fallita: La calibrazione del sensore di ingresso era al di fuori dell'intervallo accettabile. Utilizzando apparecchiature di misurazione di precisione, eseguire la calibrazione secondo i limiti di confine.

• Guasto hardware (SelfCheckError): Rimuovere l'alimentazione per due minuti e riavviare. Cancellare l'allarme tramite ValVue o HART Host. Se il guasto persiste, sostituire il modulo elettronico.

Modelli sostitutivi

Il Masoneilan SVI1000 è un posizionatore digitale di base. Per applicazioni che richiedono diagnostica avanzata della valvola, maggiore capacità di flusso o funzioni di sicurezza SIL, le serie SVI II AP o SVI3 sono le opzioni di livello superiore della stessa linea di prodotti. Per alternative tra fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
