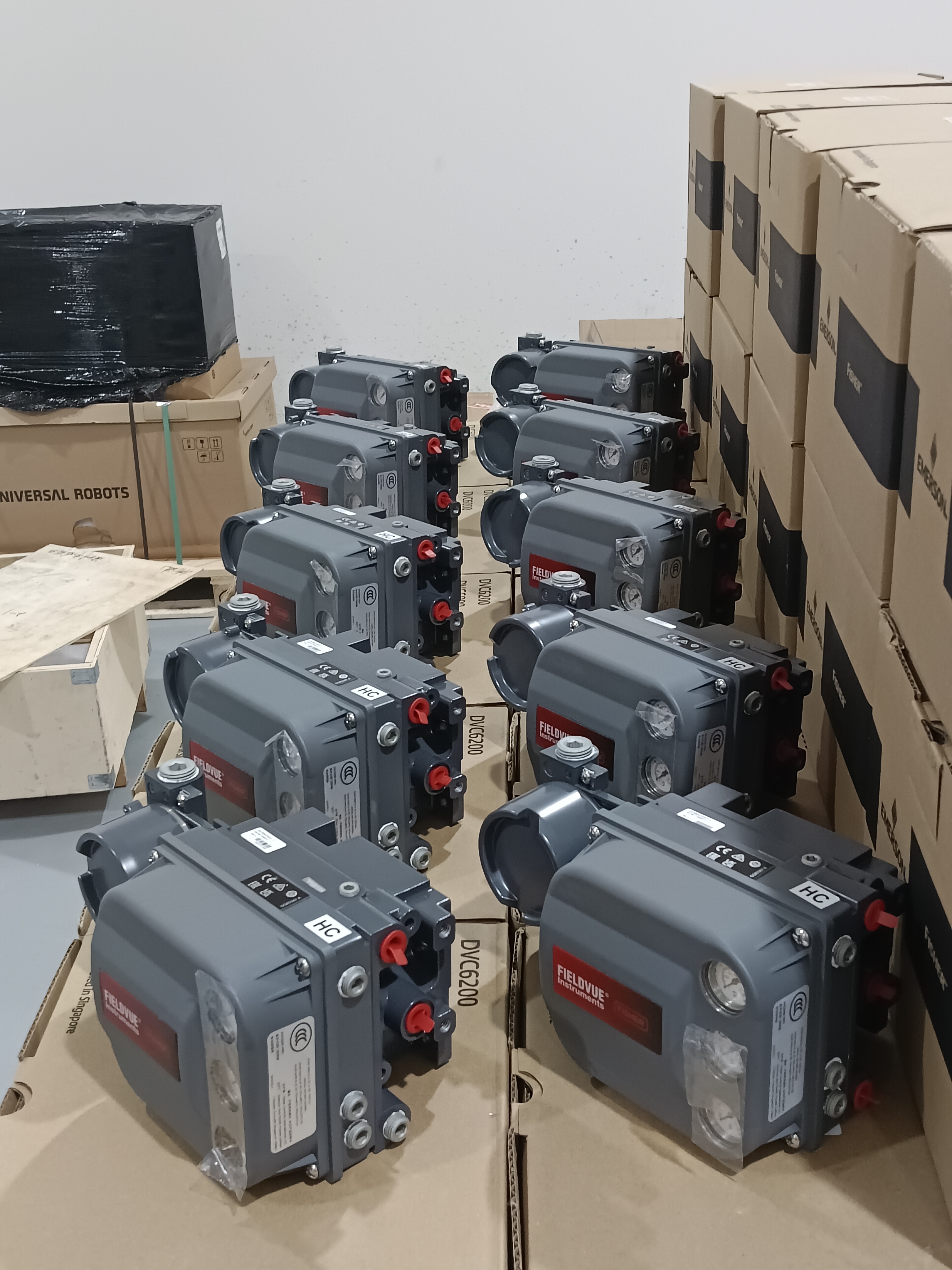

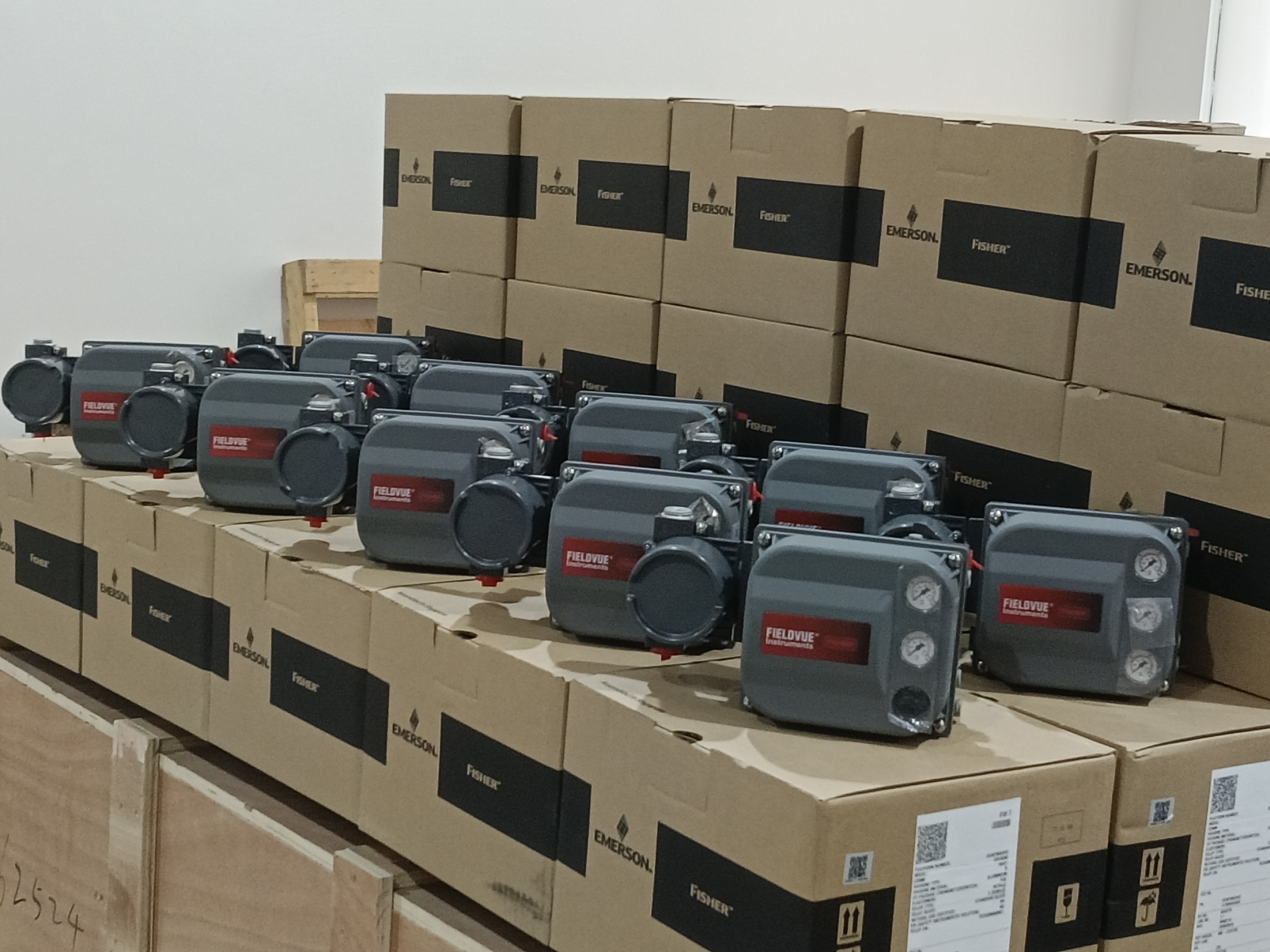

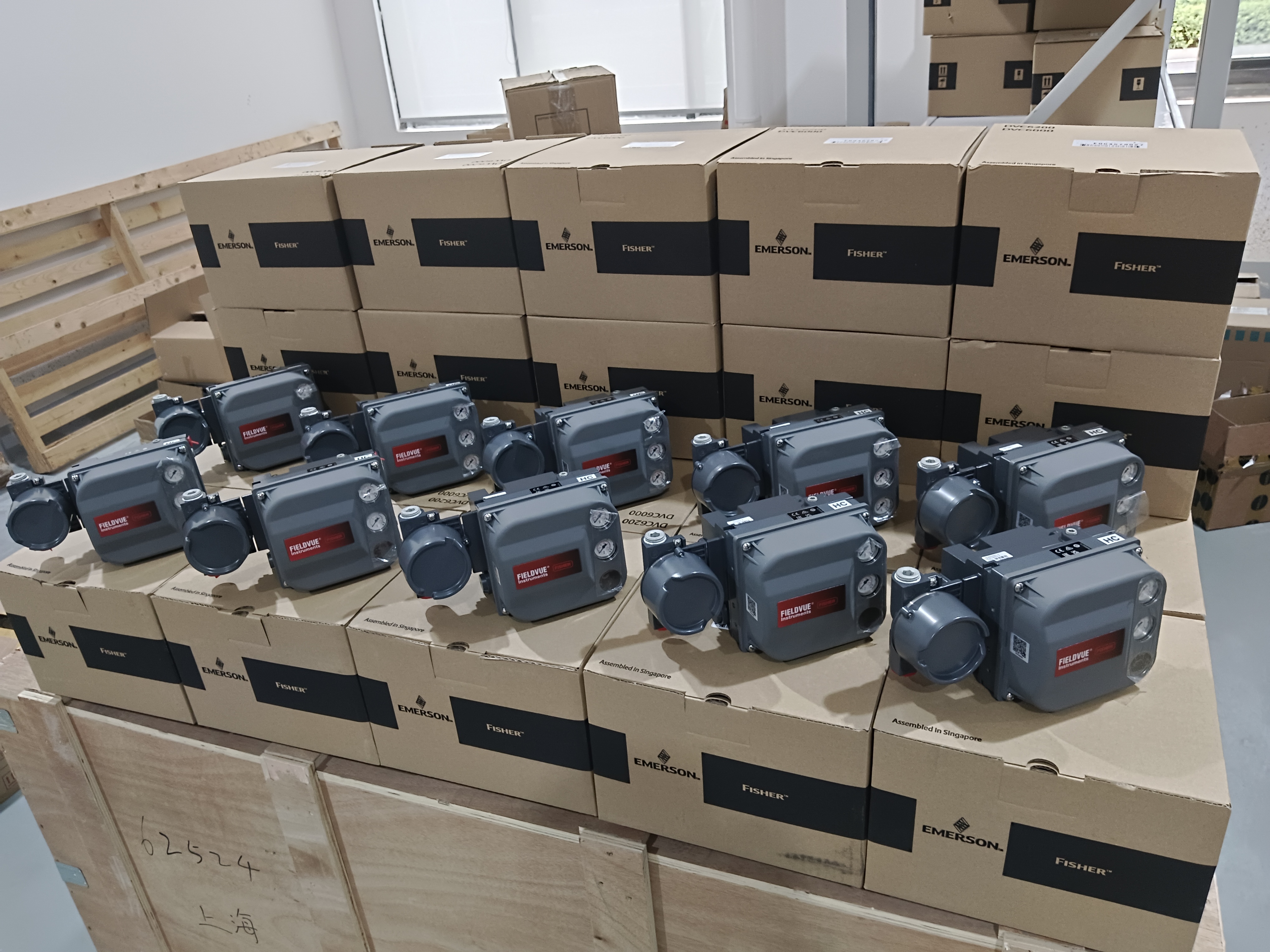

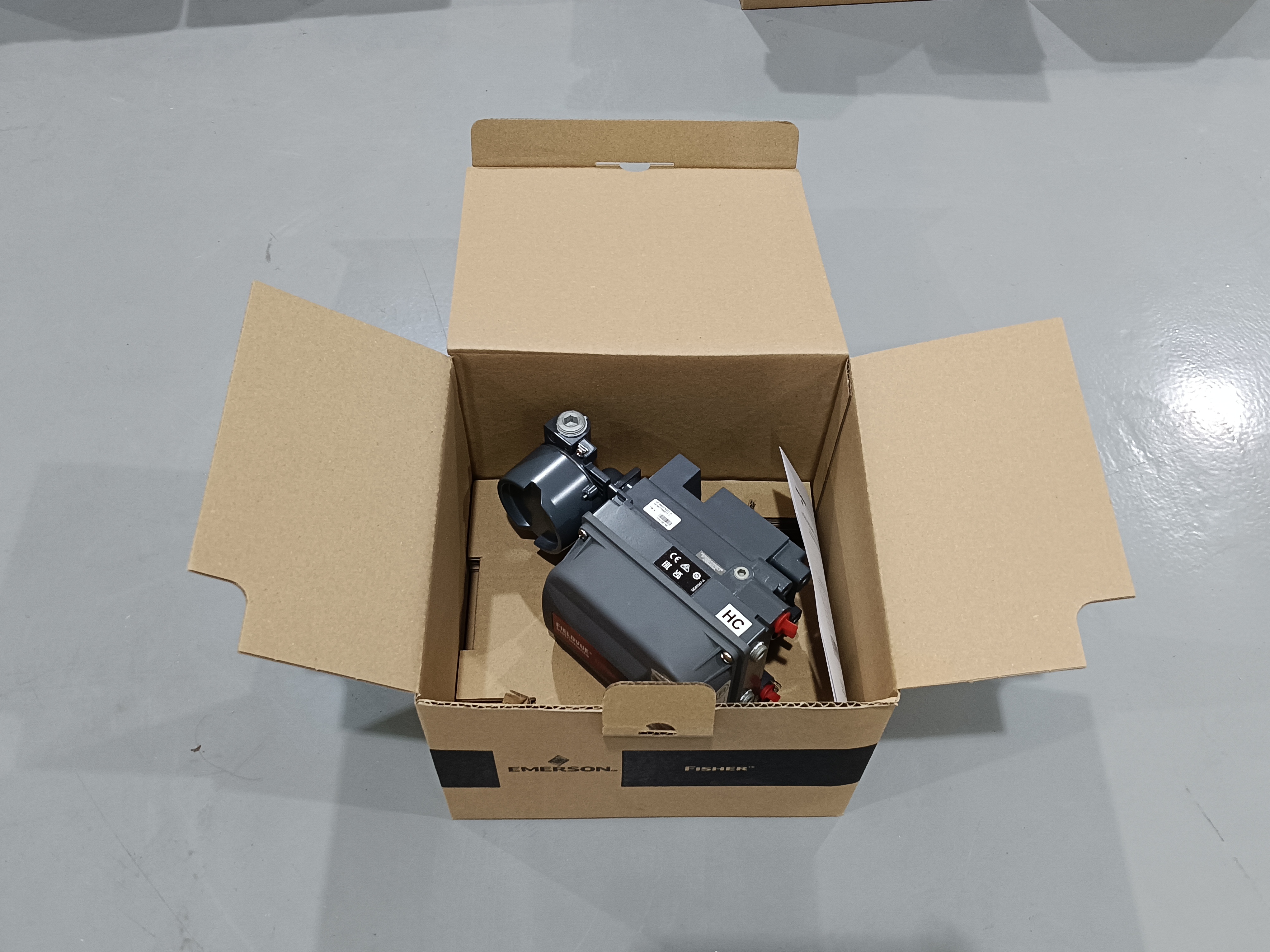

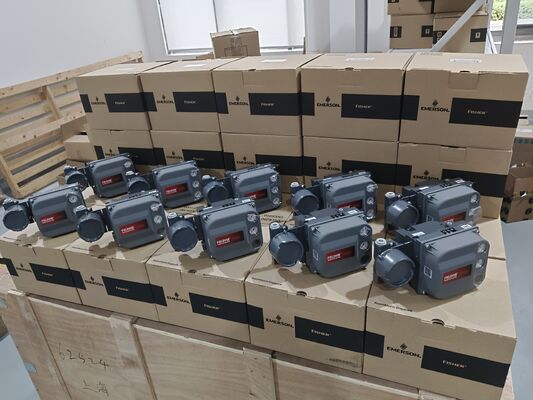

Fisher DVC6200 FIELDVUE Controller digitale di valvole con HART per valvole di controllo dei processi

Panoramica del prodotto

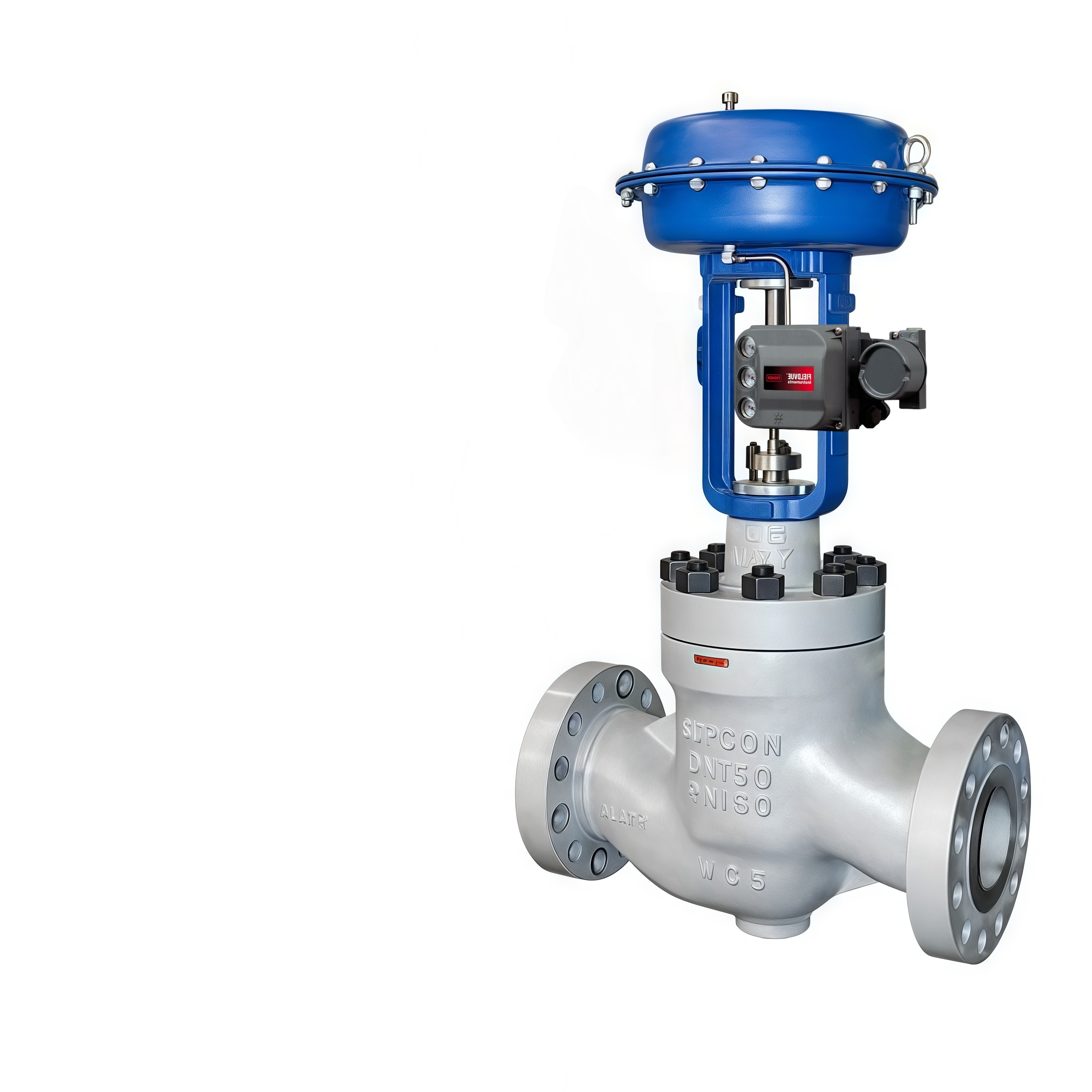

Il Fisher DVC6200 è un controllore digitale di valvole FIELDVUE che utilizza la comunicazione HART per collegare un sistema di controllo con un attuatore pneumatico. Accetta un segnale a due fili da 4-20 mA e fornisce un'uscita pneumatica proporzionale per posizionare la valvola. L'unità è progettata per sostituire i posizionatori analogici sulla maggior parte degli attuatori pneumatici senza hardware di adattamento. Un sensore di posizione magnetico senza contatto elimina l'usura del collegamento ed estende la durata del ciclo. Il modulo elettronico incapsulato resiste a elevate vibrazioni, sbalzi di temperatura e aria contaminata dell'impianto.

Specifiche tecniche

Settore di applicazione

Il DVC6200 si è dimostrato valido nelle industrie della raffinazione, chimica, nucleare, petrolio e gas, energia, carta e cellulosa, alimenti e bevande, acqua e acque reflue, farmaceutica e metalli e miniere. Gestisce il controllo di processo per applicazioni di flusso, pressione, temperatura e livello.

Problemi comuni

• Lo strumento non comunica: controllare l'alimentazione, la tensione ai terminali (dovrebbe essere 9-32 VDC) e i connettori del cablaggio sulla scheda elettronica.

• La valvola non si muove da 0 a 100%: verificare i collegamenti pneumatici e la pressione di alimentazione; controllare che il blocco funzione sia nella modalità corretta.

• Uscita convertitore I/P fuori specifica: potrebbe indicare una guarnizione base del modulo difettosa, un relè difettoso o un regolatore 67CFR difettoso.

Modelli sostitutivi

Il DVC6200 è progettato per aggiornare le installazioni esistenti di posizionatori analogici. È un aggiornamento comune dalle vecchie unità DVC2000. Per altre marche, verificare il montaggio, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
