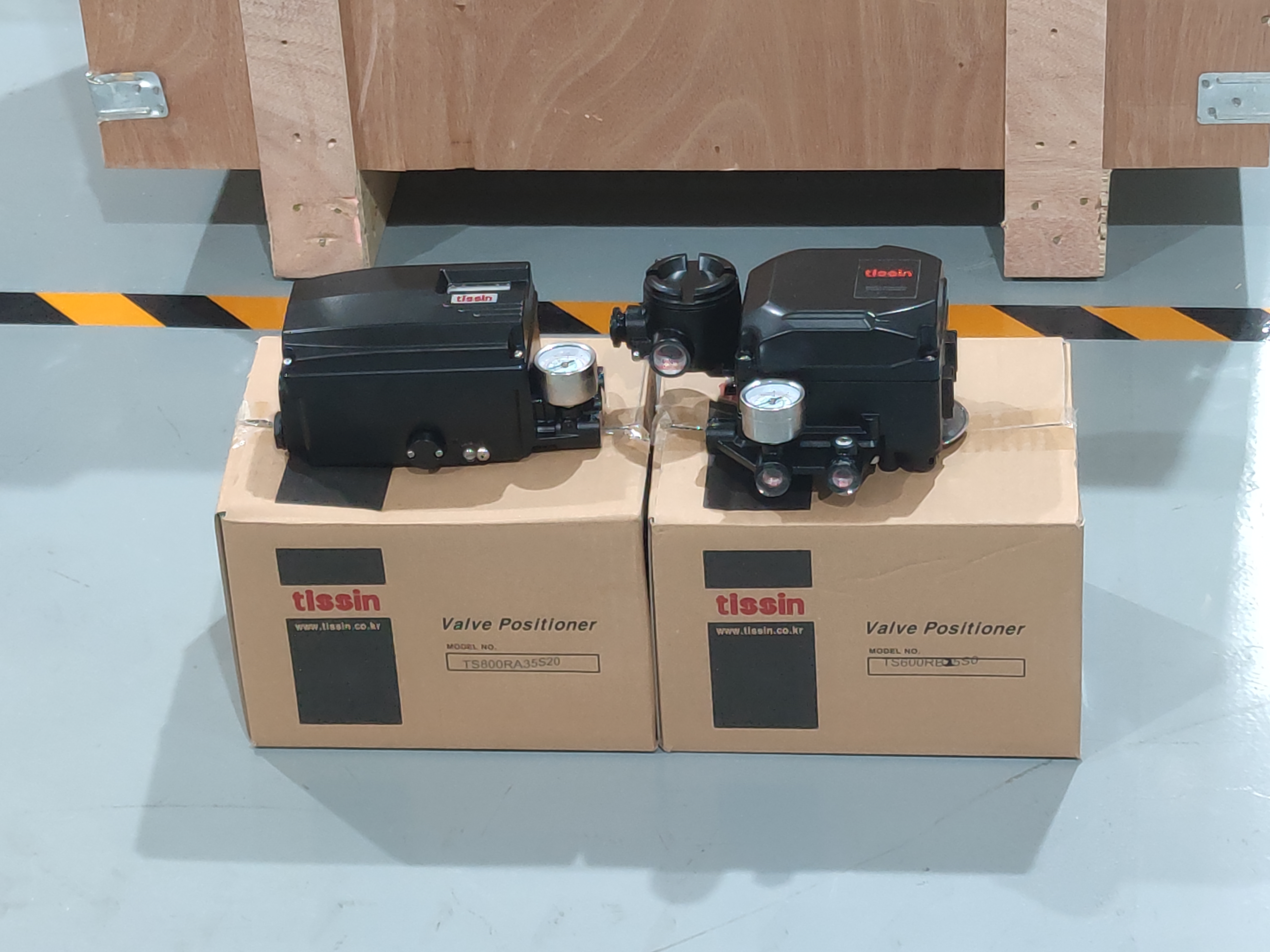

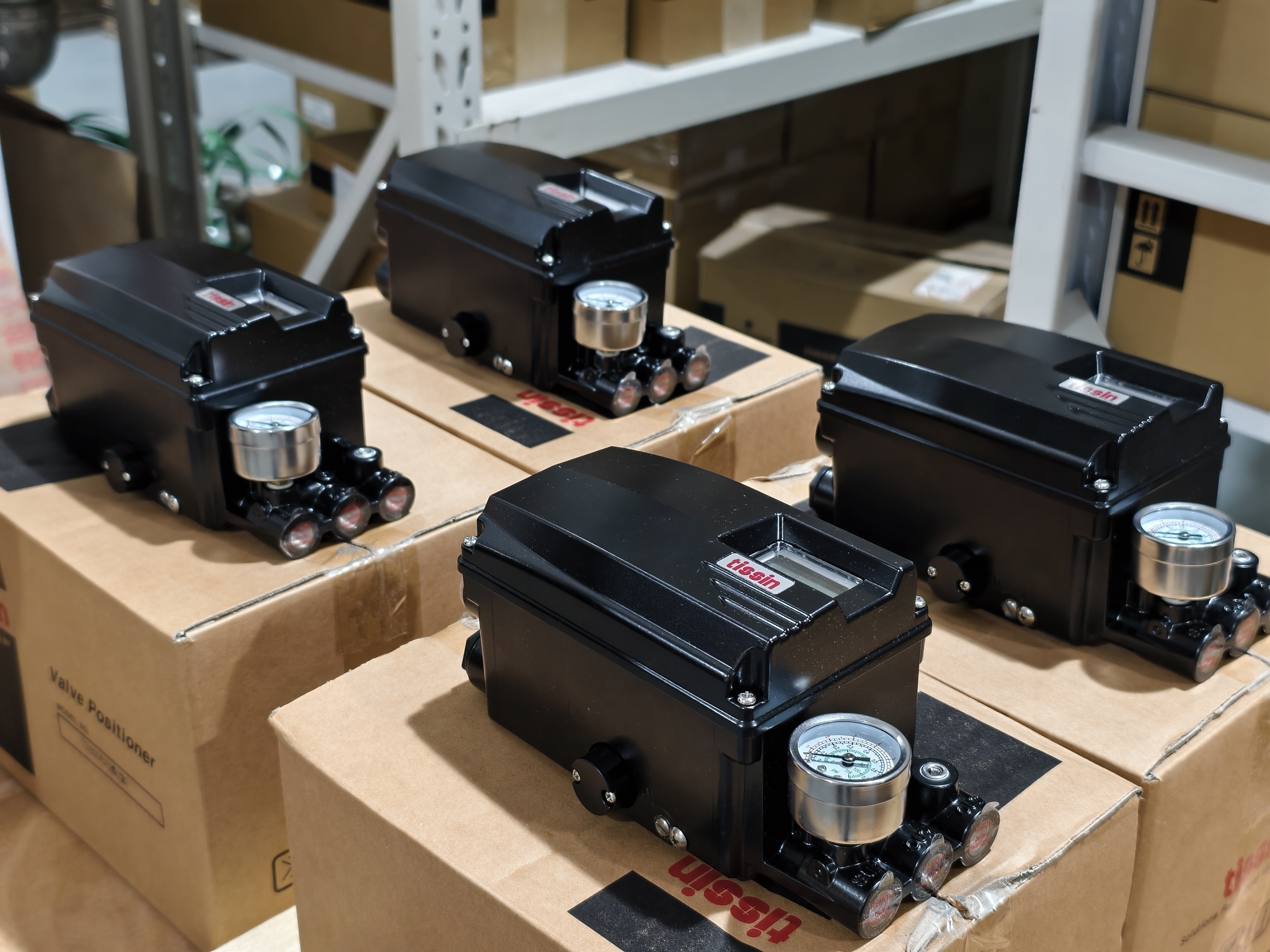

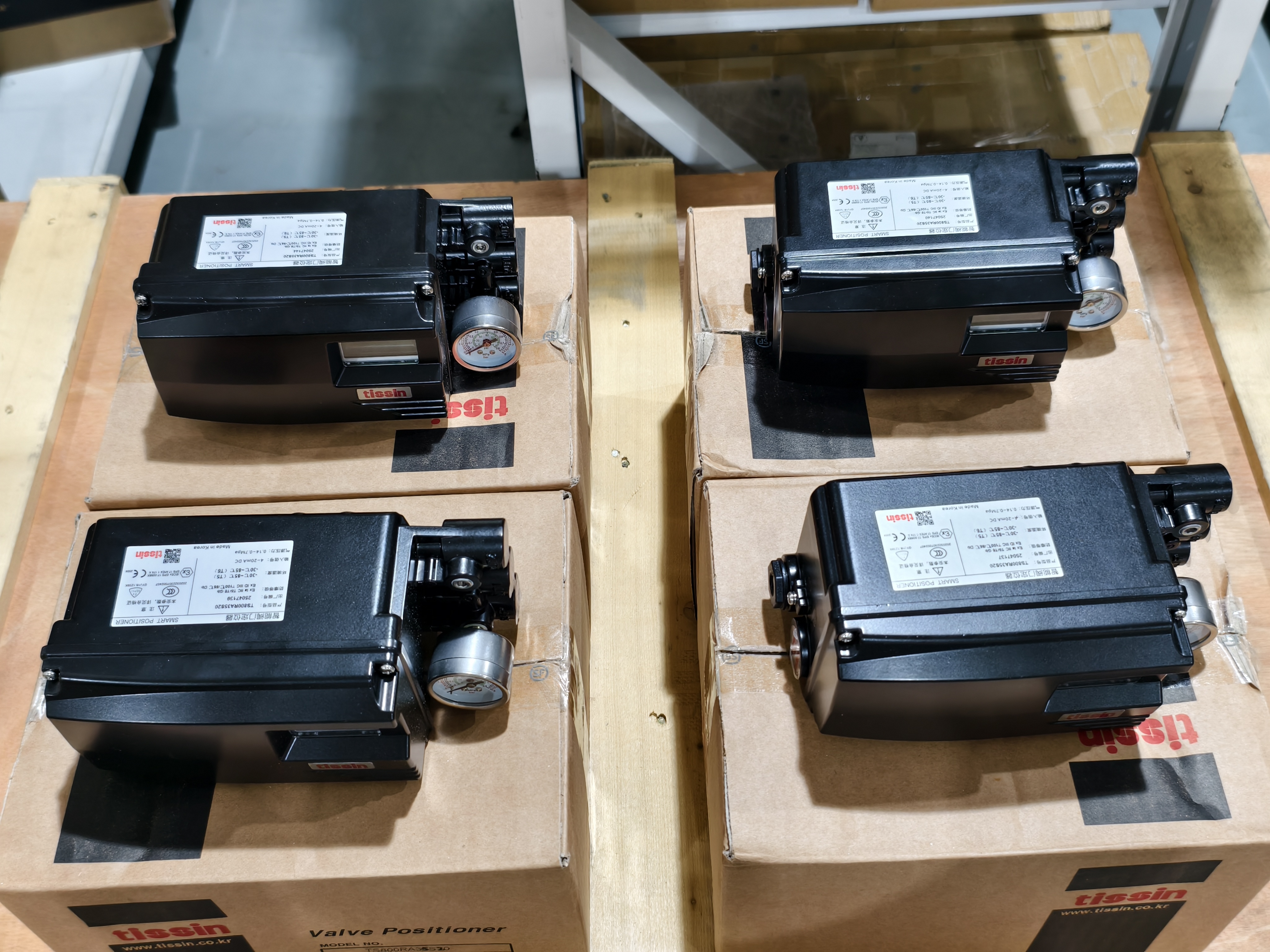

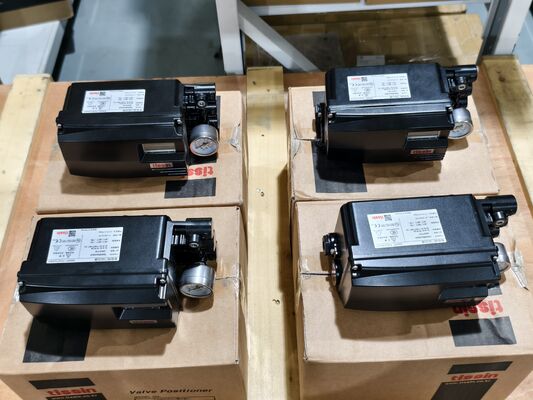

Tissin TS800 Posizionatore Digitale di Valvole Funzione PST per Attuatori Pneumatici

Visualizzazione del prodotto

Il Tissin TS800 è un posizionatore di valvola intelligente che riceve un segnale di ingresso DC da 4-20mA da una sala di controllo, DCS,o generatore di segnale e regola proporzionalmente la pressione pneumatica all'attuatore della valvolaIl microprocessore integrato consente la regolazione automatica, il controllo PID e la comunicazione HART.

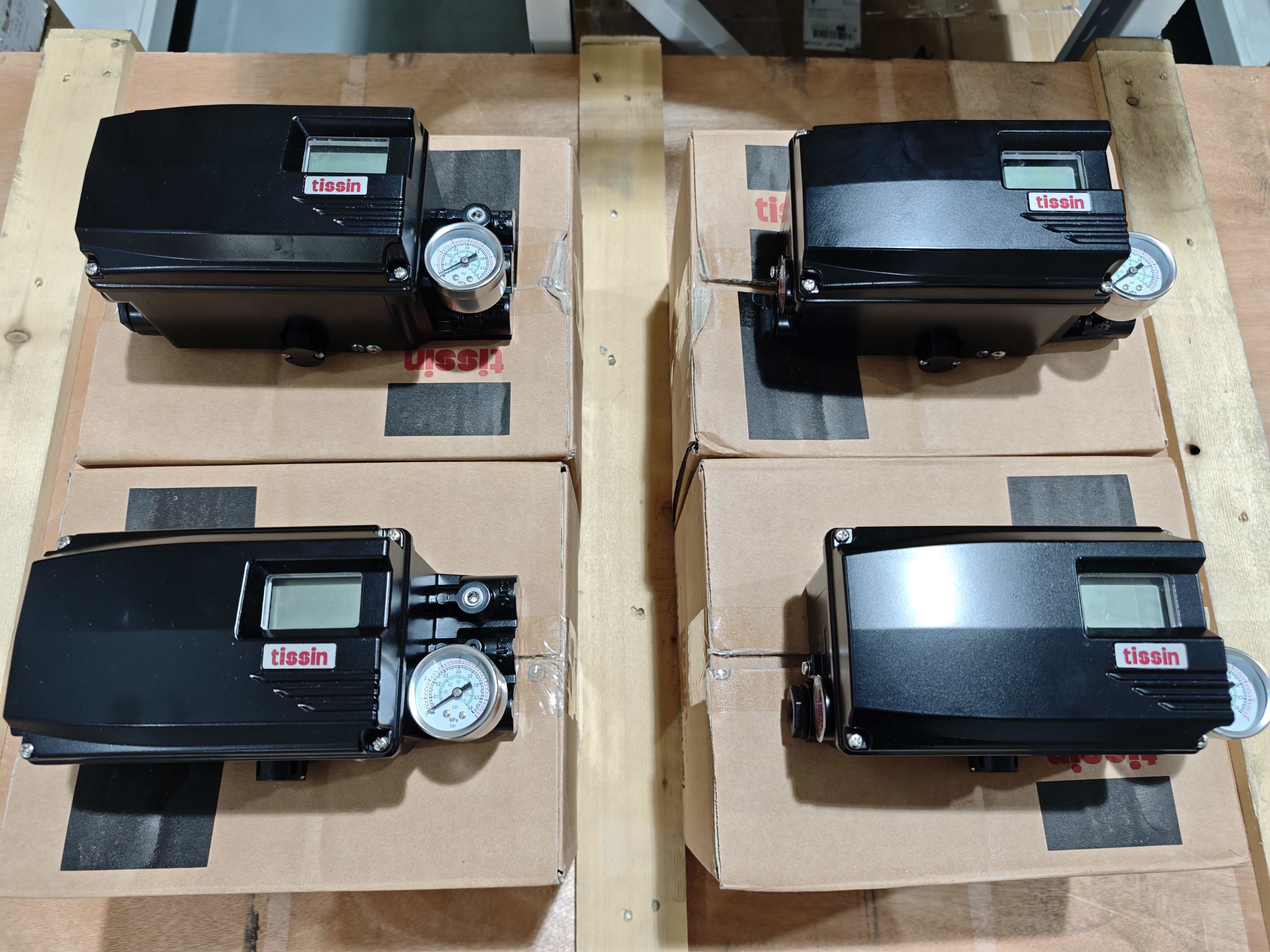

L'unità dispone di un display LCD e di quattro pulsanti per una calibrazione locale rapida e semplice.e capacità di autodiagnosiLa cassa IP66/NEMA 4X protegge da ambienti industriali difficili. Una valvola pilota a grande flusso migliora la velocità di controllo della valvola e il design offre una forte resistenza alle vibrazioni e agli urti.

Il TS800 supporta sia il sistema lineare (10~150 mm) e rotanti (0~Le caratteristiche opzionali includono un trasmettitore di posizione DC da 4 a 20 mA, modulo di comunicazione HART e moduli di interruttore di limite.L'unità è disponibile con certificazioni intrinsecamente sicure e a prova di esplosione CSA.

Specifiche tecniche

Industria delle applicazioni

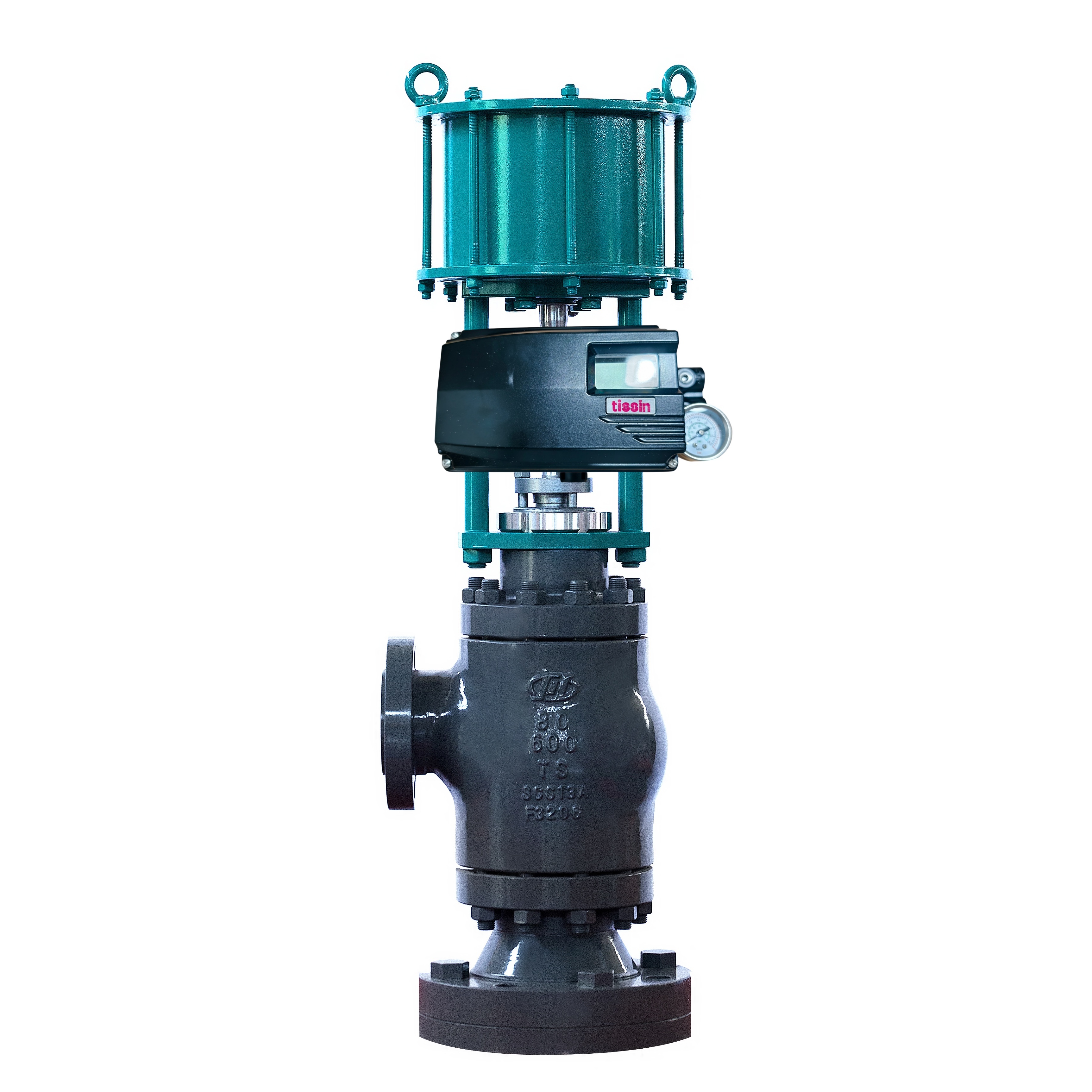

Il Tissin TS800 è utilizzato in petrochimia, produzione di energia, trattamento dell'acqua, carta e controllo generale dei processi industriali.È adatto per il controllo preciso dell'accelerazione di attuatori pneumatici lineari e di valvole rotanti in ambienti difficili.

Problemi comuni

• Non corrispondenza del segnale di ingressoSe la corrente di alimentazione è normale, ripristinare la- eValori nelMenu.

• Caccia o oscillazioneSe la banda morta è impostata troppo bassa, rallenta la ricerca del punto bersaglio.

• Errore EEPROM: verificare se il posizionatore è installato troppo in alto o troppo in basso, o troppo lontano dall'attuatore; verificare se l'ingranaggio del potenziometro e l'ingranaggio principale sono fuori posizione a causa di vibrazioni o di scosse esterne.

• Nessuna risposta al segnale di ingresso: Controllare che la pressione di alimentazione sia entro 0,14 - 0,7 MPa. Verificare che le connessioni pneumatiche siano sicure. Controllare l'installazione della leva di feedback.

• Risposta della valvola lenta: Se le dimensioni dell'attuatore sono troppo grandi, impostare il valore TbL su TbL 4 (LLS).

Modelli di sostituzione

Il Tissin TS800 è una piattaforma di posizionamento di valvola intelligente di ultima generazione. Il TS805 è una variante della stessa serie.la serie TS800 offre opzioni intrinsecamente sicure e a prova di esplosione CSAPer le alternative tra fornitori, verificare il montaggio dell'attuatore, la distanza di percorrenza e il protocollo di comunicazione prima di ordinare.
