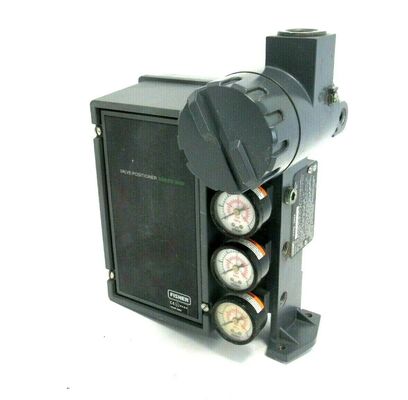

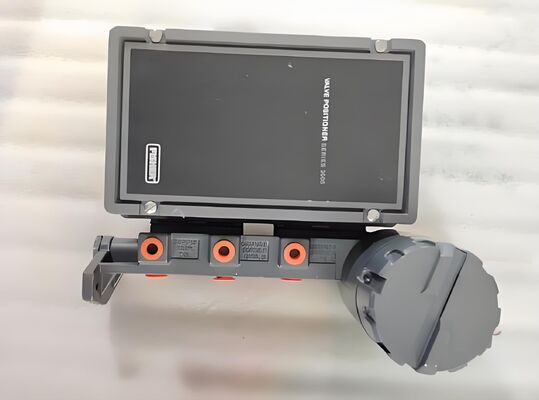

Posizionatore elettro-pneumatico ad azione singola Fisher 3620J con segnale 4-20 mA DC e design resistente alla corrosione

Panoramica del prodotto

Il Fisher 3620J è un posizionatore di valvola elettro-pneumatico ad azione singola progettato per attuatori rotativi a membrana o a pistone. Combina un posizionatore pneumatico 3610J con un convertitore elettro-pneumatico 3622. Il convertitore riceve un segnale DC 4-20 mA e produce un'uscita pneumatica proporzionale (0,2-1,0 bar / 3-15 psig) che aziona lo stadio del posizionatore.

Il 3620J si monta integralmente all'alloggiamento dell'attuatore. L'azione può essere commutata tra diretta e inversa sul campo senza parti aggiuntive. Le regolazioni di zero, span e crossover sono accessibili con un cacciavite dopo aver rimosso il coperchio. Un piccolo guadagno di anello regolabile consente agli utenti di ottimizzare la risposta dinamica per ogni dimensione dell'attuatore e applicazione.

Il posizionatore fornisce un funzionamento accurato e a risposta rapida e resiste alle vibrazioni presenti nella maggior parte degli ambienti di impianto. Le variazioni della pressione di alimentazione hanno un effetto minimo sul funzionamento. I materiali della cassa, dei componenti e delle guarnizioni sono selezionati per ambienti difficili, con fusioni in lega di alluminio a basso contenuto di rame per resistenza alla corrosione. L'aria di spurgo purga le parti interne e l'alloggiamento dell'attuatore per una protezione aggiuntiva.

Specifiche tecniche

Industria di applicazione

Il Fisher 3620J è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia, nel trattamento delle acque e delle acque reflue e nel controllo di processo industriale generale. È adatto per vecchi circuiti di controllo pneumatici e applicazioni in cui è richiesto un posizionamento affidabile della valvola rotativa. Il posizionatore si monta integralmente all'alloggiamento dell'attuatore per un'installazione compatta.

Problemi comuni

• Nessun segnale di uscita con ingresso presente: Controllare l'ugello otturato. Pulire l'ugello. Controllare la pressione di alimentazione dell'aria.

• Pressione di uscita lenta o anomala: Verificare che la pressione di alimentazione sia entro le specifiche. Controllare l'amplificatore pneumatico e l'assemblaggio ugello/flapper.

• Risposta lineare scarsa: Controllare la regolazione della molla di zero. Controllare la posizione del meccanismo di regolazione della portata.

• Il posizionatore non risponde: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il convertitore riceva il segnale 4-20 mA.

• Perdita d'aria: Controllare O-ring, guarnizioni e membrana per usura. Sostituire se necessario.

Modelli sostitutivi

Il Fisher 3620J è una piattaforma di posizionatore elettro-pneumatico matura. Per la comunicazione digitale moderna e la diagnostica avanzata, i controller digitali per valvole Fisher DVC6200 o DVC2000 sono le alternative di generazione attuale. Per installazioni legacy, il 3620J funge da sostituzione diretta per il posizionatore pneumatico 3610J quando è richiesto un ingresso elettrico. Il 3620JP aggiunge un trasmettitore di posizione e il 3620JPR aggiunge la capacità di montaggio remoto. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, dell'intervallo di corsa e del segnale di ingresso prima di ordinare.
