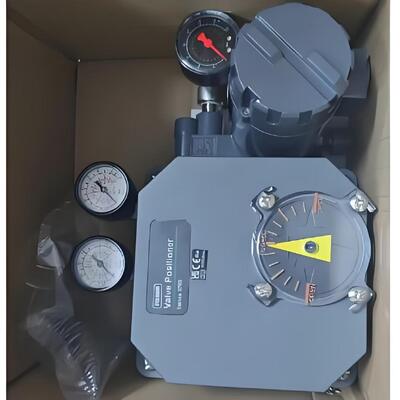

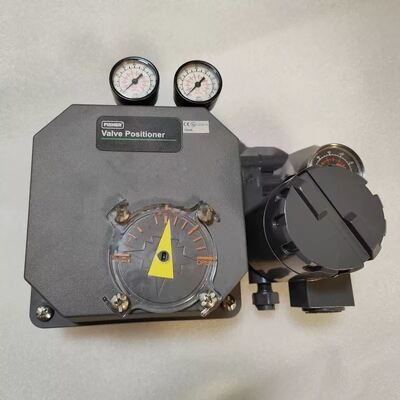

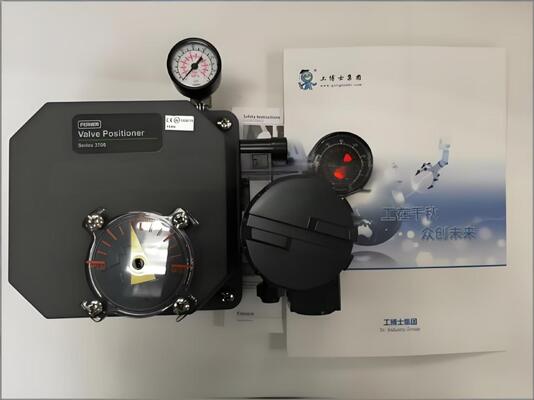

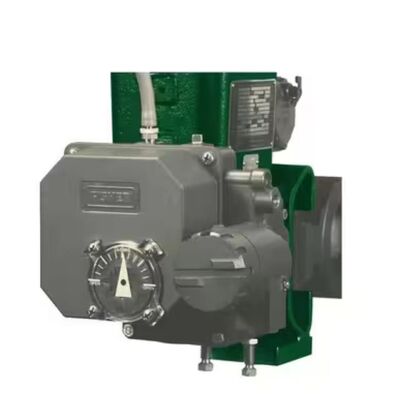

Fisher 3720 Elettro-pneumatico Posizionatore di Valvola con Segnale 4-20mA per Controllo Modulante e Costruzione Resistente alla Corrosione

Panoramica del prodotto

Il Fisher 3720 è un posizionatore di valvole elettro-pneumatico per attuatori rotativi a membrana o a pistone. Combina un posizionatore pneumatico 3710 con un convertitore elettro-pneumatico 3722. Il convertitore accetta un segnale da 4-20 mA CC e produce un'uscita pneumatica proporzionale (da 0,2 a 1,0 bar / da 3 a 15 psig) che aziona lo stadio del posizionatore pneumatico.

Il 3720 funziona in configurazioni a semplice o doppio effetto. L'azione può essere commutata tra diretta e inversa sul campo. Le regolazioni di zero e span vengono effettuate manualmente senza attrezzi. La costruzione modulare consente di convertire un posizionatore pneumatico 3710 in un 3720 aggiungendo il convertitore 3722.

Il posizionatore utilizza la tecnologia a valvola a cursore per una risposta accurata e veloce e un'elevata durata utile. Resiste a severe vibrazioni dell'impianto. La costruzione resistente alla corrosione include fusioni in lega di alluminio a basso contenuto di rame e componenti in acciaio inossidabile serie 300. L'aria di spurgo purga le parti interne. Le guarnizioni in EPDM consentono l'uso a basse e alte temperature, nonché applicazioni nell'industria alimentare, delle bevande, farmaceutica e del tabacco.

Specifiche tecniche

Settore di applicazione

Il Fisher 3720 è utilizzato nel controllo di processo industriale generale, inclusa l'industria chimica, la generazione di energia, la carta e la cellulosa e altre industrie che richiedono un posizionamento affidabile delle valvole rotative. Con guarnizioni in EPDM, può anche servire applicazioni nell'industria alimentare e delle bevande, farmaceutica e del tabacco. È adatto sia per attuatori rotativi a semplice che a doppio effetto.

Problemi comuni

• Nessun segnale di uscita con ingresso presente: Verificare l'ugello otturato. Pulire l'ugello. Verificare la pressione di alimentazione dell'aria.

• Pressione di uscita lenta o anomala: Verificare che la pressione di alimentazione sia conforme alle specifiche. Verificare l'amplificatore pneumatico e l'assemblaggio ugello/flapper.

• Risposta lineare scadente: Verificare la regolazione della molla di zero. La molla di zero ha un intervallo di lavoro lineare limitato. Verificare la posizione del meccanismo di regolazione della portata.

• Il posizionatore non risponde: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il convertitore riceva il segnale da 4-20 mA.

• Perdita d'aria: Verificare O-ring, guarnizioni e membrana per usura. Sostituire se necessario.

Modelli sostitutivi

Il Fisher 3720 è una piattaforma di posizionatore elettro-pneumatico matura. Per la comunicazione digitale moderna e la diagnostica avanzata, i controller digitali per valvole Fisher DVC6200 o DVC2000 sono le alternative di generazione attuale. Per installazioni legacy, il 3720 funge da sostituzione diretta per il posizionatore pneumatico 3710 quando è richiesto un ingresso elettrico. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, dell'intervallo di corsa e del segnale di ingresso prima di ordinare.
