Spirax Sarco SP7 Smart Valve Positioner HART Fieldbus per valvole a vapore industriali

Panoramica del prodotto

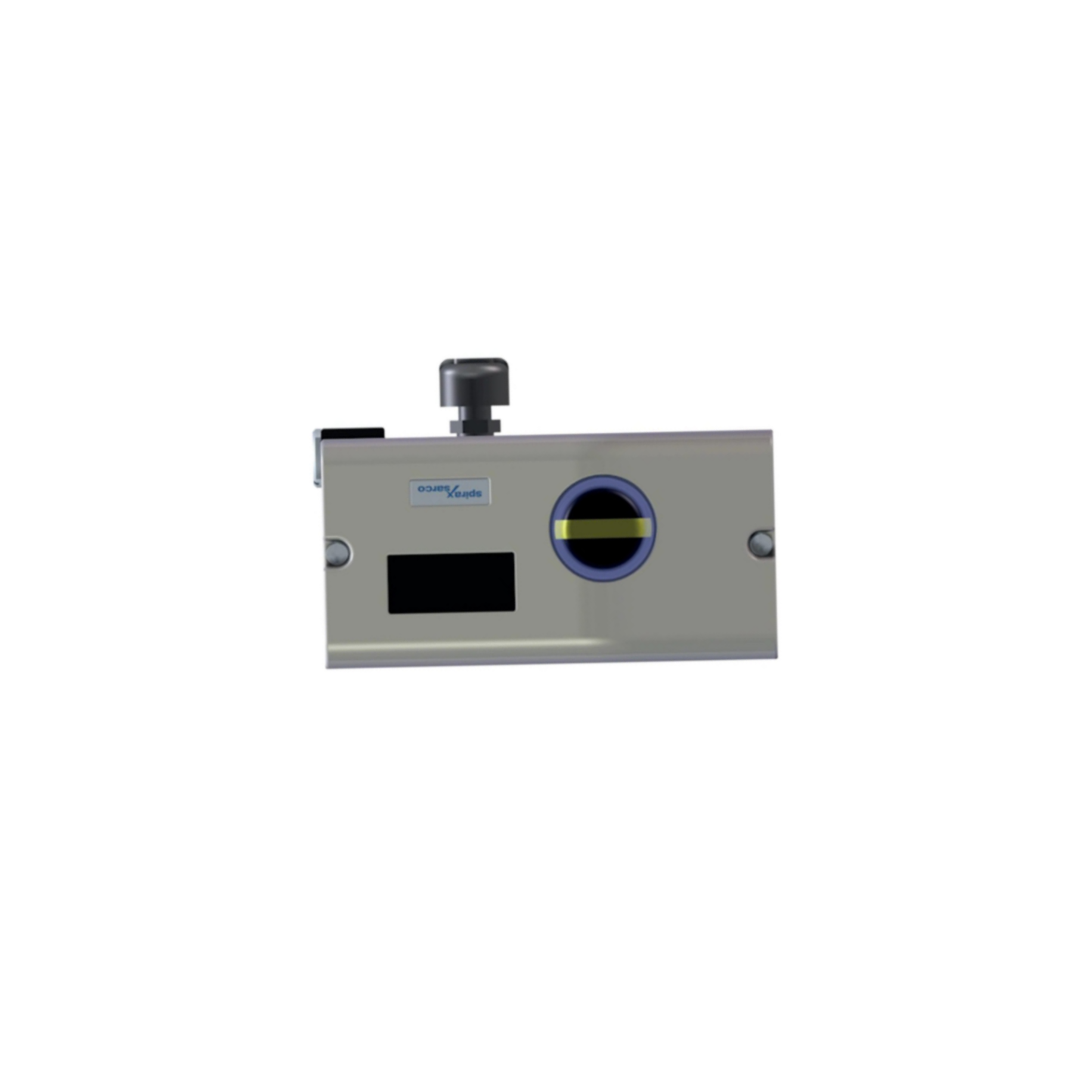

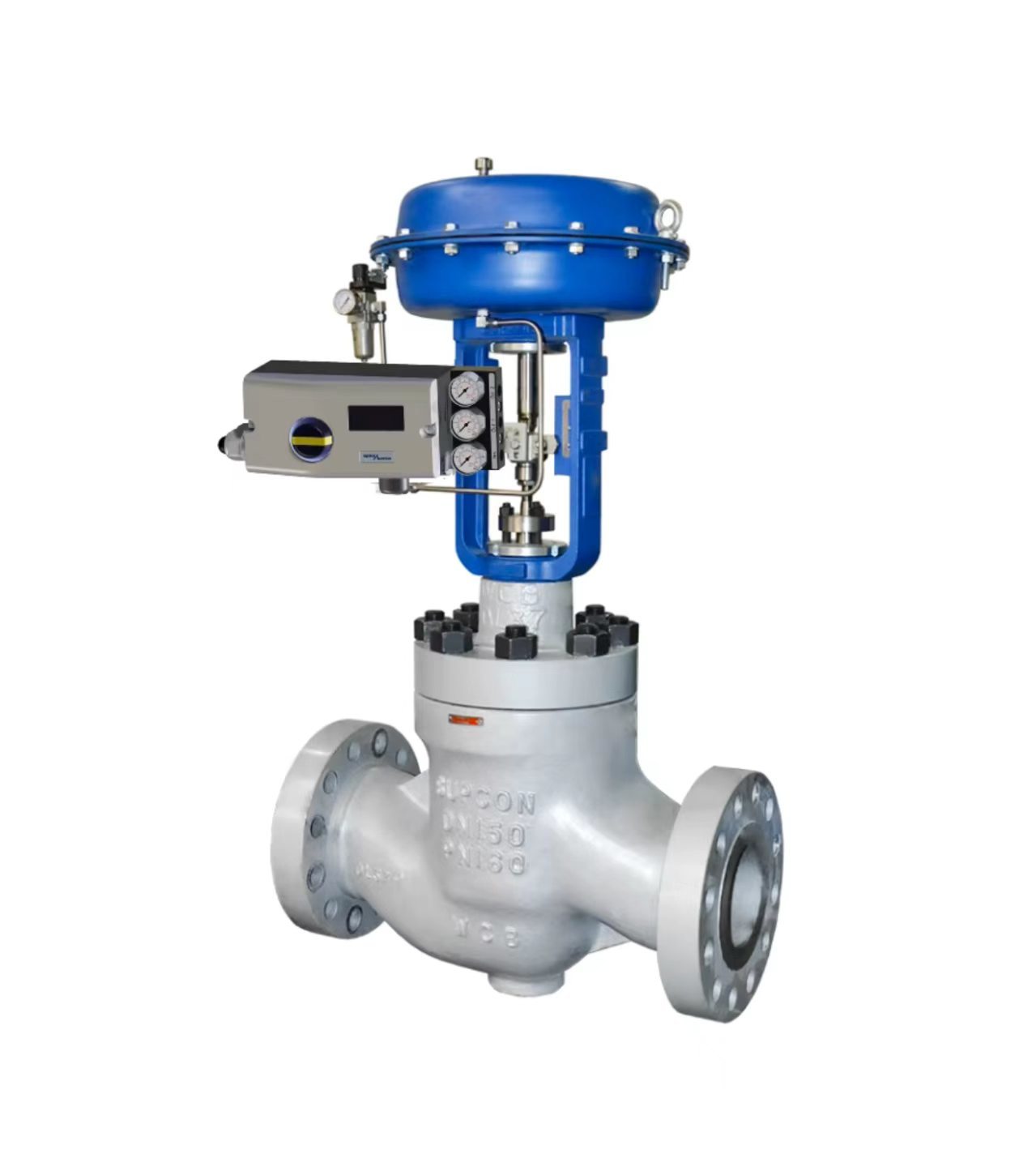

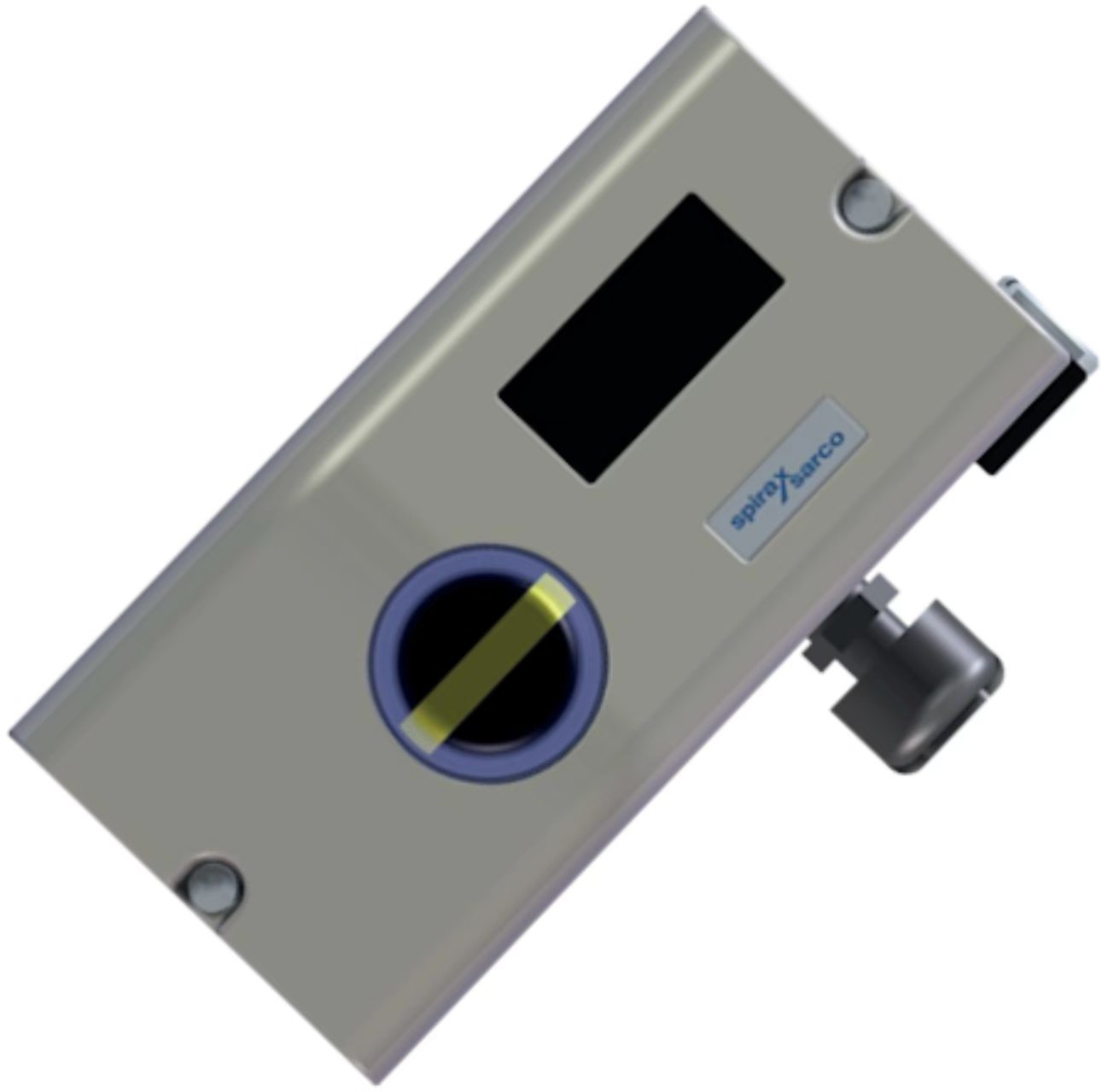

Lo Spirax Sarco SP7 è un posizionatore di valvole elettro-pneumatico intelligente configurabile elettronicamente. Si monta su attuatori pneumatici lineari o rotativi conformi allo standard NAMUR. L'unità garantisce che la corsa della valvola e il segnale mA in ingresso rimangano esattamente proporzionali.

L'SP7-1* utilizza un alloggiamento in alluminio pressofuso trattato per l'uso esterno. Si adatta ad attuatori con corsa rotativa da -57 a +57° o corsa lineare da -28 a +28°. Un kit di montaggio e un blocco manometro possono essere forniti come opzioni. Il segnale di controllo è in mA e la pressione dell'aria di alimentazione varia da 1,4 a 6 bar. Il posizionatore può anche invertire l'azione del segnale di controllo.

L'SP7-10 è dotato di un'interfaccia di comunicazione locale (LCI) di serie. Un modulo HART opzionale consente la comunicazione tramite il segnale da 20 mA. Sono disponibili HART 5 o HART 7. L'SP7-11 utilizza PROFIBUS PA e l'SP7-12 utilizza FOUNDATION Fieldbus. Un ingresso digitale può attivare funzioni del sistema di controllo, mentre un'uscita digitale invia messaggi collettivi di allarme o guasto. L'SP7 è uno dei posizionatori più efficienti dal punto di vista energetico sul mercato, con un consumo d'aria stazionario massimo di 0,015 SCFM, fino a 50 volte migliore rispetto a posizionatori elettro-pneumatici simili.

Specifiche Tecniche

Settore di Applicazione

L'SP7 è utilizzato in sistemi di controllo del vapore, riscaldamento e raffreddamento di processo, utenze per alimenti e bevande, vapore pulito farmaceutico e controllo generale di valvole industriali. È adatto per applicazioni in cui sono importanti un posizionamento digitale affidabile e un basso consumo energetico. Il posizionatore funziona con qualsiasi attuatore conforme NAMUR, comprese le serie Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 e TN2000.

Problemi Comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione dell'aria di alimentazione sia compresa tra 1,4 e 6 bar. Verificare che i collegamenti pneumatici siano sicuri. Confermare che la qualità dell'aria soddisfi ISO 8573-1:2010 Classe 3:3:3.

• La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della curva caratteristica. Verificare che la direzione di funzionamento sia impostata correttamente. Ricalibrare il punto zero.

• Lenta risposta della valvola: Verificare la pressione dell'aria di alimentazione e il filtro. Verificare che il tubo di alimentazione dell'aria non sia ostruito.

• ERRORE 10 (Alimentazione interrotta): L'alimentazione è stata interrotta per almeno 20 ms. L'attuatore si sposta in posizione di sicurezza. Dopo circa 5 secondi, il posizionatore si reimposta automaticamente.

• ERRORE 11 (Errore RAM): L'attuatore si sposta in posizione di sicurezza. Dopo circa 5 secondi, il posizionatore si reimposta e la RAM viene reinizializzata.

• SENS_ERR (Sensore di posizione difettoso): Il sensore di posizione è difettoso. Contattare l'assistenza per la sostituzione.

• ALLARME 1 (Perdita tra posizionatore e attuatore): Verificare la presenza di perdite nei tubi pneumatici e nei raccordi.

• ALLARME 2 (Corrente di setpoint fuori range): Verificare la sorgente del segnale di ingresso e il cablaggio.

Modelli Sostitutivi

Lo Spirax Sarco SP7 è una piattaforma di posizionatori intelligenti di generazione attuale. L'SP8 Smart Positioner è l'opzione di livello superiore della stessa linea di prodotti, che offre diagnostica avanzata della valvola con tendenze dati a lungo termine per confrontare le prestazioni attuali della valvola con una nuova valvola di controllo. Per installazioni legacy, l'SP7 funge da aggiornamento per i vecchi posizionatori delle serie Spirax Sarco EP5/EP6 e per i posizionatori solo pneumatici. Per alternative di fornitori diversi, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
