Posizionatore elettro-pneumatico compatto Samson 4763 4-20mA per attuatori pneumatici

Panoramica del prodotto

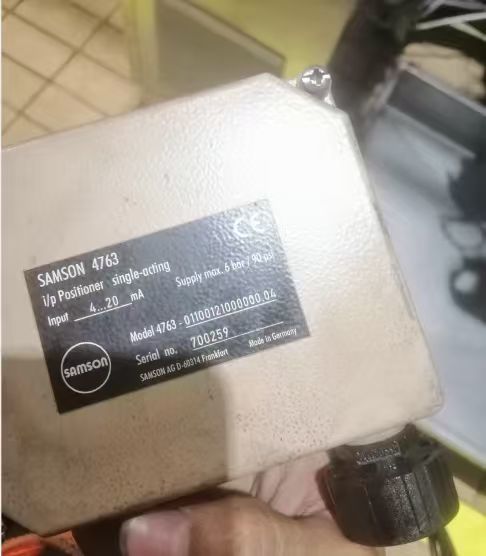

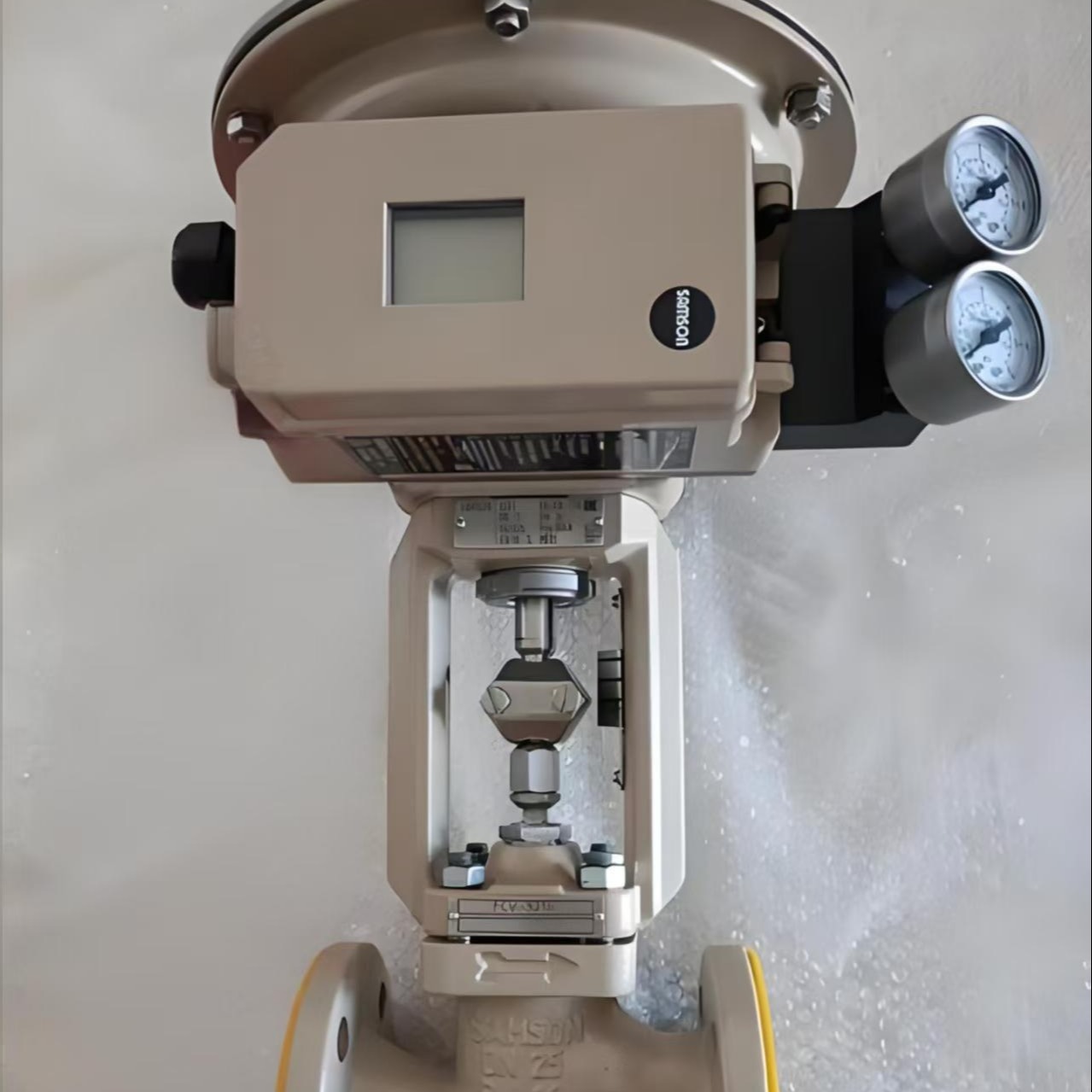

Il Samson 4763 è un posizionatore elettropneumatico compatto destinato al montaggio su valvole di controllo pneumatiche. È uno strumento a singola azione che confronta il segnale di ingresso del sistema di controllo con la posizione effettiva dello stelo della valvola e quindi invia una pressione pneumatica corrispondente all'attuatore. L'alloggiamento è in alluminio pressofuso e l'unità può essere montata in qualsiasi orientamento senza essere influenzata dalle vibrazioni meccaniche. La direzione operativa può essere invertita sul campo. La banda proporzionale regolabile e la capacità di uscita dell'aria consentono una messa a punto per applicazioni specifiche. Il 4763 accetta un ingresso elettrico da 4-20 mA o 1-5 mA. Utilizza un sistema a flapper-nozzle a bilanciamento di forza. Manometri opzionali consentono il monitoraggio della pressione dell'aria di alimentazione e del segnale.

Specifiche tecniche

Settore di applicazione

Il Samson 4763 è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia, nella carta e cellulosa e nell'automazione industriale generale. È adatto per servizi di strozzamento e applicazioni che richiedono un posizionamento preciso della valvola. Il design compatto e la resistenza alle vibrazioni lo rendono adatto ad ambienti di processo esigenti.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione di alimentazione sia compresa tra 1,4 e 6 bar. Verificare che i collegamenti pneumatici siano sicuri. Verificare che l'assemblaggio dell'ugello non sia ostruito.

• La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della banda proporzionale (banda P). Verificare che la direzione operativa (diretta o inversa) sia impostata correttamente. Ricalibrare il punto zero.

• Funzionamento erratico o oscillazione: Ispezionare eventuali perdite d'aria nei tubi e nei raccordi. Verificare l'eccessiva frizione nella guarnizione della valvola o nell'attuatore. Verificare che l'impostazione della capacità di uscita dell'aria sia appropriata.

• Errore di calibrazione del punto zero: Il punto zero è fuori range. Verificare il montaggio e riaggiustare il punto zero.

• Bassa pressione di alimentazione: Verificare che la pressione di alimentazione soddisfi il requisito minimo di 1,4 bar. Controllare il regolatore dell'alimentazione dell'aria.

Modelli sostitutivi

Il Samson 4763 sarà dismesso a breve. La sostituzione diretta è il TROVIS 3730-1, che è il posizionatore intelligente di prossima generazione con comunicazione HART e funzionalità avanzate. È disponibile anche il tipo 3767 come alternativa. Il 4763 è un predecessore della serie 3730 e condivide una compatibilità di montaggio simile. Per alternative tra fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
