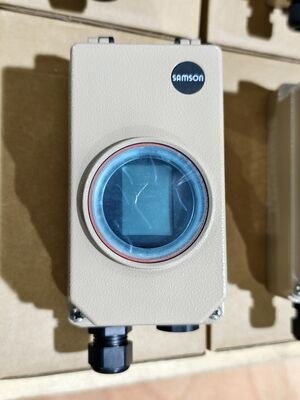

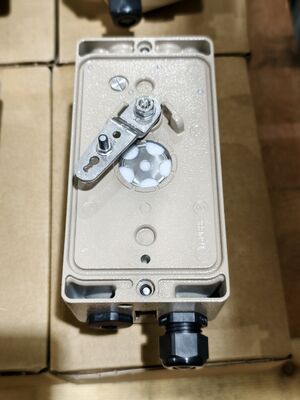

Samson 3730-3 Smart Electropneumatic Positioner HART 4-20mA per attuatori pneumatici

Panoramica del prodotto

Il Samson 3730-3 è un posizionatore elettropneumatico digitalmente potenziato che utilizza la comunicazione HART per gestire valvole di controllo pneumatiche. Funziona con attuatori a singola e doppia azione, sia lineari che rotativi. Il dispositivo confronta il comando 4-20 mA del sistema di controllo con la corsa o l'angolo effettivo della valvola, quindi eroga un segnale pneumatico corrispondente all'attuatore.

L'autocalibrazione è automatica, adattandosi alla valvola e all'attuatore senza intervento manuale. Il sensore di corsa è privo di ingranaggi, eliminando l'usura meccanica che colpisce i sensori tradizionali basati su ingranaggi. Sono disponibili quattro modalità di inizializzazione, inclusa una modalità di sostituzione per l'avvio di emergenza mentre l'impianto è in funzione, senza muovere la valvola.

Tutti i parametri risiedono in EEPROM non volatile, al sicuro da interruzioni di corrente. Il sistema a due fili assorbe un basso carico elettrico di 410 Ω. L'LCD può essere letto da qualsiasi posizione di montaggio grazie a una direzione di visualizzazione ruotabile. La configurazione avviene tramite un menu a manopola singola o tramite PC utilizzando il software TROVIS-VIEW sull'interfaccia seriale SSP.

Specifiche Tecniche

Settore di Applicazione

Il Samson 3730-3 è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia, nella produzione di carta e cellulosa e nell'automazione industriale generale. È adatto per tempi di transito critici, condizioni ambientali difficili, servizio di strozzamento e applicazioni che richiedono un sensore di corsa esterno. La diagnostica integrata EXPERTplus consente la manutenzione predittiva per le valvole di controllo.

Problemi Comuni

• Errore di inizializzazione: Verificare che la pressione di alimentazione sia compresa tra 1,4 e 7 bar. Verificare che il sensore di corsa sia collegato correttamente e che la valvola non sia bloccata.

• Errore di calibrazione zero: Il punto zero è fuori range. Verificare il montaggio e reinizializzare il posizionatore.

• Errore di stato comunicazione: Verificare il cablaggio di comunicazione HART. Verificare che la resistenza di carico sia entro le specifiche (410 Ω). Ispezionare eventuali errori di overrun, framing o parità nel buffer di comunicazione.

• Il posizionatore non risponde al segnale di ingresso: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il dispositivo sia nella modalità operativa corretta.

• La valvola non raggiunge la posizione finale: Verificare che l'impostazione di limitazione della pressione di uscita non sia troppo bassa. Verificare la presenza di perdite d'aria nei tubi e nell'attuatore.

• Guasto sensore temperatura: Misurazione della temperatura fallita. L'accuratezza della diagnostica potrebbe essere ridotta. Contattare l'assistenza per la sostituzione.

Modelli Sostitutivi

Il Samson 3730-3 sarà dismesso a breve. La sostituzione diretta è il TROVIS 3730-3, che è il posizionatore intelligente di nuova generazione con comunicazione HART 7 e diagnostica valvola EXPERTplus ottimizzata. Il TROVIS 3730-3 è dotato di un sensore di posizione interno senza contatto, metà del consumo d'aria rispetto alle versioni precedenti e utilizza le stesse parti di montaggio della serie 373x. Altri modelli della serie includono il 3730-4 (Profibus) e il 3730-5 (FOUNDATION Fieldbus). Per alternative tra fornitori, la serie Neles ND9000 e la serie Masoneilan SVI-II sono frequentemente citate come concorrenti diretti.
