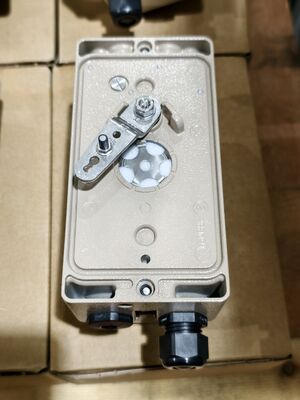

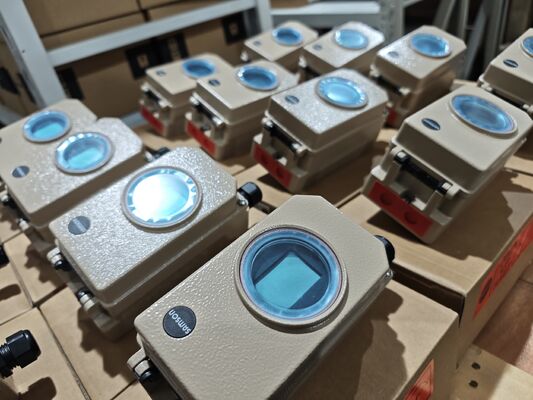

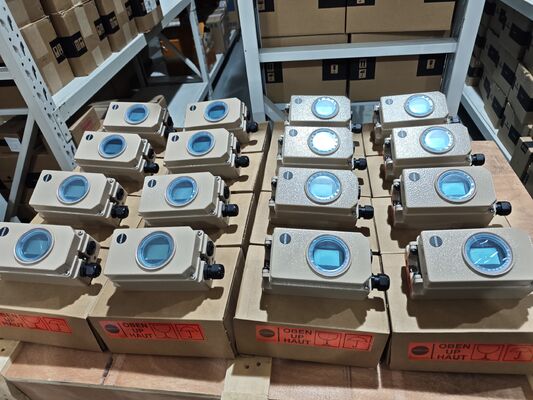

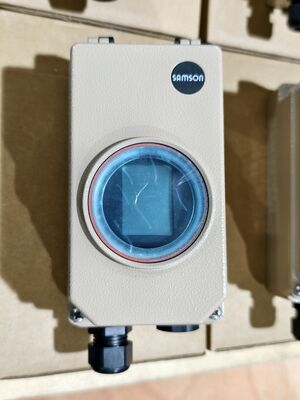

Samson 3730-3 Smart Valve Positioner con comunicazione HART e EXPERTplus Diagnostics per valvole di controllo autocalibrate

Visualizzazione del prodotto

Il Samson 3730-3 è un posizionatore di valvola elettropneumatico con comunicazione HART, progettato per il collegamento a valvole di controllo pneumatiche.Si tratta di un posizionatore a azione singola o a doppia azione che confronta il segnale di controllo di ingresso dal sistema di controllo con il percorso o l'angolo di rotazione effettivo della valvola, quindi emette un corrispondente segnale pneumatico all'attuatore.

Il posizionatore è autocalibrabile e si adatta automaticamente alla valvola di controllo e all'attuatore pneumatico.quindi non è influenzato dall'usura meccanica della trasmissioneL'unità offre quattro diverse modalità di inizializzazione per l'avvio automatico,compresa una modalità "Sub" (sostituzione) che consente di avviare il posizionatore in caso di emergenza mentre l'impianto è in funzione senza spostare la valvola.

Tutti i parametri sono memorizzati in una memoria EEPROM non volatile, protetta da guasti di corrente.Il display LCD può essere letto in qualsiasi posizione di montaggio grazie a una direzione di lettura rotabileLa configurazione è gestita tramite una semplice operazione a un pulsante, basata su menu, o tramite PC utilizzando il software TROVIS-VIEW tramite l'interfaccia seriale SSP.

Specifiche tecniche

Industria delle applicazioni

Il Samson 3730-3 è utilizzato nella lavorazione chimica e petrolchimica, nella generazione di energia, nella pasta e nella carta e nell'automazione industriale generale.condizioni ambientali difficiliIl sistema di diagnostica integrato EXPERTplus consente la manutenzione predittiva delle valvole di controllo.

Problemi comuni

• Errore di inizializzazioneVerificare che la pressione dell'alimentazione sia entro i limiti di 1,4-7 bar.

• Errore di taratura zeroIl punto zero e' fuori portata, controlla il montaggio e riavvia il posizionatore.

• Errore di stato della comunicazione: Controllare il cablaggio di comunicazione HART. Verificare che la resistenza al carico sia entro le specifiche (410 Ω). Controllare l'esistenza di errori di sovraccarico, framing o parità nel buffer di comunicazione.

• Il posizionatore non risponde al segnale di ingresso: Controllare la pressione di alimentazione e le connessioni pneumatiche.

• Valvola non raggiunge la posizione finale: verificare che l'impostazione di limitazione della pressione di uscita non sia troppo bassa; verificare le perdite d'aria nei tubi e nell'attuatore.

• Fallimento del sensore di temperatura: Misurazione della temperatura non riuscita, accuratezza della diagnosi può essere ridotta, servizio di contatto per la sostituzione.

Modelli di sostituzione

Il Samson 3730-3 verrà interrotto nel prossimo futuro.che è il posizionatore intelligente di nuova generazione con comunicazione HART 7 e diagnostica valvola ottimizzata EXPERTplusIl TROVIS 3730-3 è dotato di un sensore di posizione interno senza contatto, che consuma la metà dell'aria delle versioni precedenti e utilizza le stesse parti di montaggio della serie 373x.Altri modelli della serie includono il 3730-4 (Profibus) e il 3730-5 (FOUNDATION Fieldbus)Per le alternative tra fornitori, la serie Neles ND9000 e la serie Masoneilan SVI-II sono spesso citate come concorrenti diretti.
