Neles ND9000 posizionatore di valvola intelligente con certificazione HART 6/7 Fieldbus SIL 2 e misurazione della posizione della valvola senza contatto

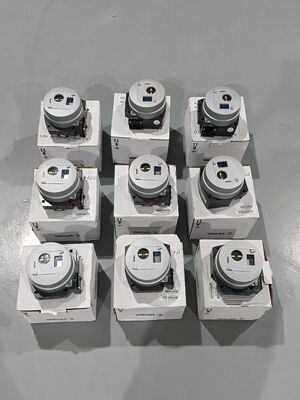

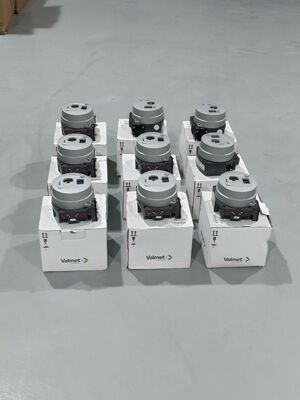

Visualizzazione del prodotto

Il Neles ND9000 è un controllore di valvola intelligente basato su microcontrollore progettato per un controllo preciso dell'attuatore pneumatico.Funziona su un alimentatore da 4-20mA o fieldbus e confronta continuamente il segnale di comando di ingresso con la posizione effettiva della valvola per regolare l'attuatoreL'ND9000 funziona con tutti gli attuatori delle valvole di controllo e in tutte le aree industriali.

L'unità utilizza la misurazione della posizione della valvola senza contatto, eliminando l'usura meccanica nel percorso di feedback.e lo stesso dispositivo supporta attuatori a azione singola e a azione doppiaLa messa in servizio è semplice con l'interfaccia utente locale (LUI) o la configurazione DTM/EDD remota.Una funzione di taratura a 1 punto consente l'installazione su valvole in fase di lavorazione senza disturbare il funzionamento.

L'ND9000 ha la certificazione SIL 2 del TÜV secondo la IEC 61508.e diagnostica della comunicazioneIl dispositivo memorizza fino a 8000 allarmi online e promemoria di manutenzione con un periodo di conservazione dei dati di 25 anni.e condizioni di usura per la manutenzione predittiva.

Specifiche tecniche

Industria delle applicazioni

Il Neles ND9000 è utilizzato per il petrolio e il gas, la lavorazione chimica, la generazione di energia, la pasta e la carta, l'estrazione mineraria e l'automazione industriale generale.posizionamento della valvola del reattoreIl dispositivo si integra con tutti i principali sistemi DCS e supporta kit di montaggio per tutti gli attuatori di terze parti.Sono disponibili versioni approvate per le applicazioni offshore.

Problemi comuni

• Mancata taratura a causa della posizione della valvola fuori raggio: Controllare la pressione di alimentazione dell'aria. Per gli attuatori a doppia azione, impostare la pressione circa 10 PSI al di sotto della pressione minima prevista. Per gli attuatori a azione singola, non superare la pressione nominale dell'attuatore.Verificare l' H-Clip sulla leva di feedback è livello, dritto e allineato con l'albero di feedback della valvola.

• ERR / Viaggio troppo breve: Il posizionatore ha rilevato che la variazione dell'angolo fisico dell'albero di feedback non ha raggiunto la soglia minima di misurazione elettrica durante l'autotune.

• ERR / deviazione di controllo: La posizione della valvola si discosta dal punto di impostazione oltre il limite configurato.

• Avvertimento di rilevamento della caccia: Oscillazione della valvola rilevata. Cambiare il livello di prestazione a meno aggressivo per stabilizzare la valvola. Verificare che la capacità della valvola della bobina sia adeguata per l'attuatore.

• Calibrazione di posizione fallita: Verificare i parametri di configurazione e il montaggio del controller. Verificare che l'albero del controller sia allineato correttamente.

• Fallimento del sensore di temperatura: la misurazione della temperatura non è riuscita. la precisione delle misurazioni è ridotta. sostituire il dispositivo ND alla prossima occasione di manutenzione.

• Pressione di approvvigionamento eccessiva: la pressione di alimentazione supera le condizioni di funzionamento specificate.

Modelli di sostituzione

Il Neles ND9000 è una piattaforma matura di controllo di valvole intelligenti.i posizionatori della serie ND7000 sono predecessori diretti il ND9000 funge da aggiornamento funzionale con opzioni di diagnostica e bus di campo migliorate. Le ND9103HX8T e ND9106HX8T sono specifiche varianti di modello della serie ND9000 che offrono una certificazione a prova di esplosione migliorata.Distanza di percorrenza, e protocollo di comunicazione prima di ordinare.
