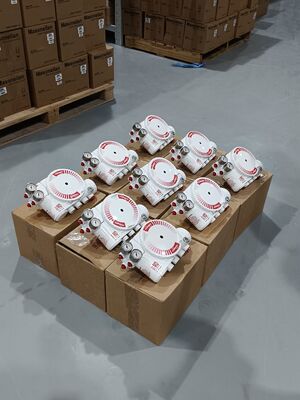

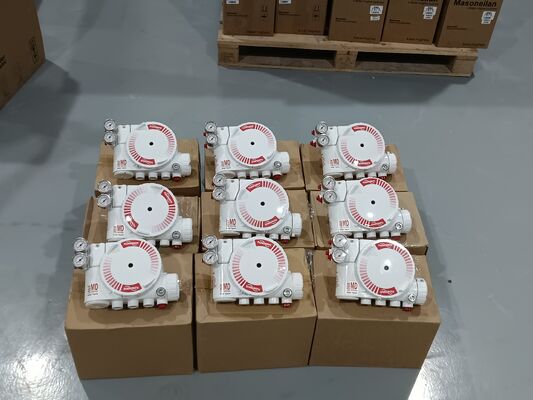

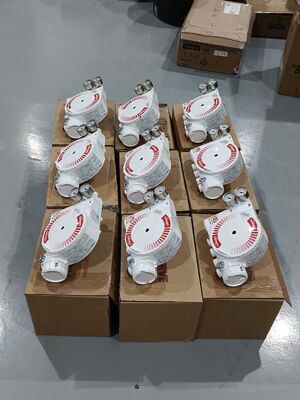

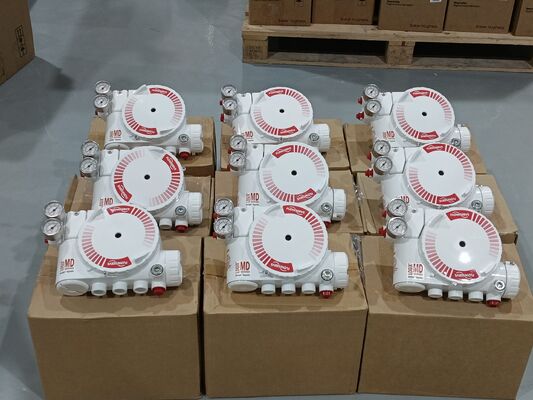

Flowserve Logix 3200MD Precision Digital Valve Positioner con HART 5 per valvole di controllo pneumatiche

Visualizzazione del prodotto

Il Flowserve Logix 3200MD è un posizionatore di valvole digitale costruito sulla base della tecnologia piezo, che offre un controllo affidabile e accurato degli attuatori pneumatici.Prende un ingresso a due fili 4-20mA e guida l'attuatore della valvola in risposta a quel comando analogo. La configurazione può essere eseguita localmente utilizzando pulsanti, un portatile HART o un software SoftTools. LED di stato di bordo, interruttori DIP e pulsanti di taratura semplificano il processo di installazione.La regolazione automatica con la selezione del guadagno dinamico mantiene il controllo stabile e reattivo.

Il posizionatore funziona sia con attuatori a doppia azione che a azione singola in configurazioni lineari e rotanti.Tollerano fluttuazioni della pressione di alimentazione e accettano pressioni di alimentazione da 30 a 150 psigL'alloggiamento a prova di esplosione è dotato di classi di classe I Divisione 1 Gruppi B-D, Ex d IIB+H2 e AEx d IIB+H2.

Specifiche tecniche

Industria delle applicazioni

Il Flowserve Logix 3200MD è utilizzato in petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass delle turbine e regolazione del flusso negli impianti.

Problemi comuni

• Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.

• Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

• L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.

• Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata o MPC attivo. Sensore di riposizionamento. corsa di calibrazione.

• Posizione azionata completamente aperta o chiusa: colpo non calibrato, circuito interno del sensore Hall non collegato, impostazione sbagliata dell'azione dell'aria o tubo invertito.

• Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.

Modelli di sostituzione

La Flowserve Logix 3200MD è una piattaforma di posizionamento digitale matura.il Logix 3800 è un modello alternativo della stessa famiglia di prodottiPer le alternative tra fornitori, verificare il montaggio dell'attuatore, la distanza di percorrenza e il protocollo di comunicazione prima di ordinare.
