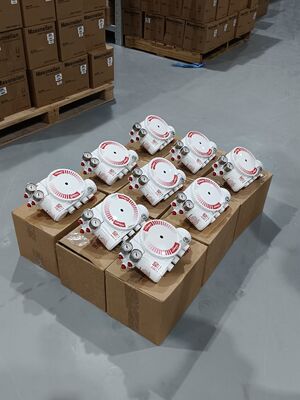

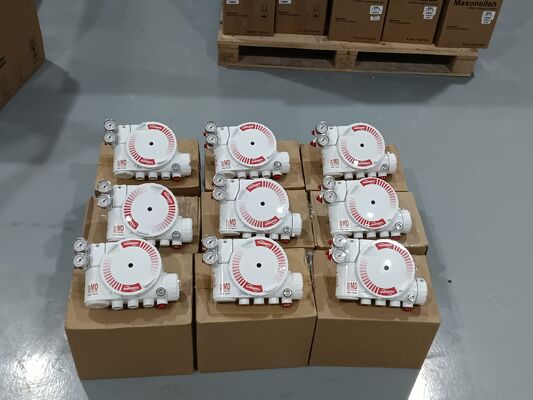

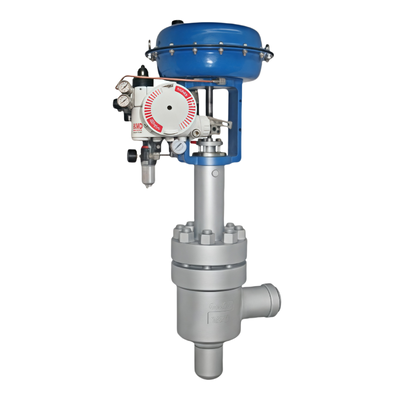

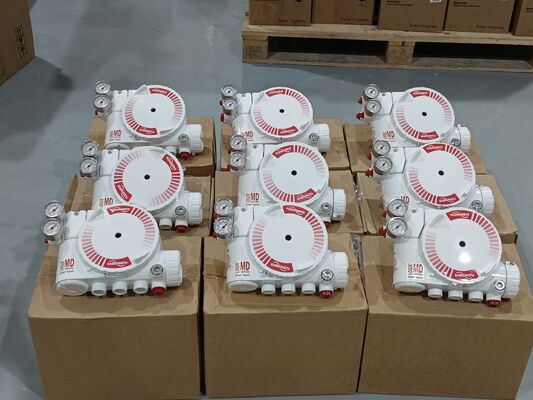

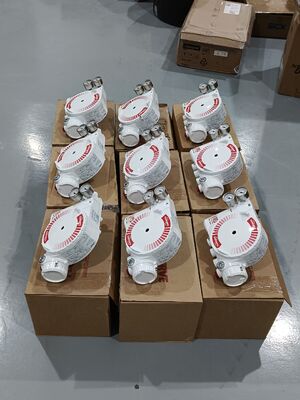

Posizionatore intelligente Flowserve Logix 3200MD con HART 5 per attuatori pneumatici in contenitore antideflagrante

Visualizzazione del prodotto

Il Flowserve Logix 3200MD è un posizionatore di valvole HART digitale che utilizza la tecnologia piezo per elevate prestazioni e affidabilità.Dispositivo di ingresso da 4 a 20 mA che azionerà un attuatore pneumatico basato su un segnale di controllo analogo. La configurazione può essere effettuata localmente con pulsanti, un portatile HART o un software SoftTools.Autotunning con selezione di guadagno dinamico garantisce un controllo stabile.

L'unità supporta attuatori a doppia azione e a azione singola, per montature lineari e rotanti.L'alloggiamento a prova di esplosione è classificato classe I divisione 1 gruppi B-D, Ex d IIB+H2, AEx d IIB+H2, ed è compatibile con SIL 2.

Specifiche tecniche

Industria delle applicazioni

Il Flowserve Logix 3200MD serve petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass della turbina e regolazione del flusso.

Problemi comuni

• Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.

• Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

• L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.

• Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata o MPC attivo. Sensore di riposizionamento. corsa di calibrazione.

• Posizione azionata completamente aperta o chiusa: colpo non calibrato, circuito interno del sensore Hall non collegato, impostazione sbagliata dell'azione dell'aria o tubo invertito.

• Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.

Modelli di sostituzione

La Flowserve Logix 3200MD è una piattaforma di posizionamento digitale matura.il Logix 3800 è un modello alternativo della stessa famiglia di prodottiPer le alternative tra fornitori, verificare il montaggio dell'attuatore, la distanza di percorrenza e il protocollo di comunicazione prima di ordinare.
