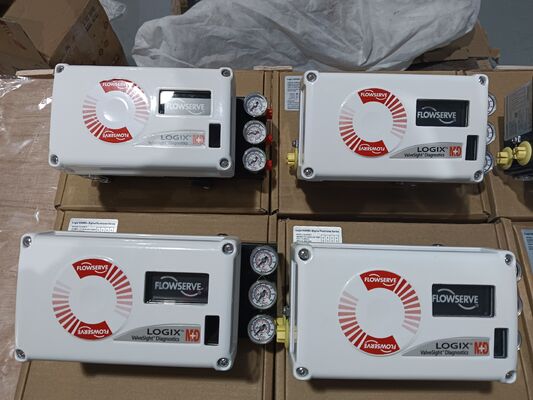

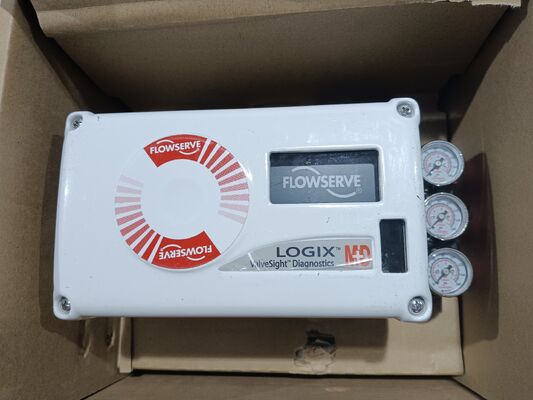

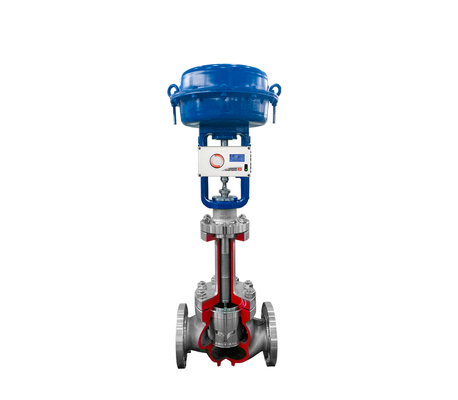

Flowserve Logix 520MD Digital Valve Positioner con comunicazione HART 5, 6 e 7, accuratezza ±0,25% e contenitore IP66/NEMA 4X

Panoramica del prodotto

Il Flowserve Logix 520MD è un posizionatore di valvole digitale ad alte prestazioni progettato per un controllo accurato degli attuatori pneumatici. Accetta un ingresso a due fili 4-20mA con comunicazione HART 5, 6 e 7 e fornisce un'uscita pneumatica sia per attuatori rotativi che lineari. L'unità combina un posizionamento preciso e capacità di tuning con una configurazione semplice e potenti funzioni diagnostiche.

Un algoritmo di tuning del guadagno multivariabile consente al 520MD di effettuare grandi variazioni di passo con un overshoot minimo, mantenendo al contempo la risoluzione per variazioni di passo molto piccole. L'autotuning cicla l'attuatore per generare una risposta misurata e seleziona valori di guadagno che forniscono prestazioni adeguate dell'attuatore. Un selettore di modificatore di guadagno può aumentare o diminuire il guadagno calcolato per risultati ottimali.

Gli interruttori DIP gestiscono la modalità di tuning e altre impostazioni comuni. Per requisiti personalizzati, i set di tuning possono essere modificati con un software portatile o ValveSight per adattarsi a un'ampia gamma di dimensioni e tipi di attuatori. Un design di controllo a due stadi fornisce tempi di risposta più rapidi e un controllo più preciso con un basso consumo d'aria.

Specifiche tecniche

Settore di applicazione

Il Flowserve Logix 520MD serve le industrie del petrolio e del gas, della lavorazione chimica, della produzione di energia, del trattamento delle acque e farmaceutiche. Viene utilizzato per il controllo di condotte e attuatori, il posizionamento di valvole di reattori, l'automazione di bypass di turbine, la regolazione del flusso e le operazioni di valvole igieniche. Le certificazioni per aree pericolose lo rendono adatto ad ambienti di processo impegnativi.

Problemi comuni

• Nessun lampeggio LED: La corrente è inferiore a 3,6 mA o la polarità del cablaggio è errata. Verificare che la corrente di alimentazione sia almeno 3,6 mA e controllare la polarità.

• Comunicazioni erratiche: Problemi del segnale HART. Verificare che la larghezza di banda della sorgente di corrente sia limitata a 25 Hz. Verificare la lunghezza e l'impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

• L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di calibrazione. Modificare la modalità di comando in analogico. Ricalibrare l'unità.

• Lettura della posizione della valvola non conforme alle aspettative: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata, MPC attivo o caratterizzazione utente attiva. Riposizionare il sensore. Calibrare la corsa.

• Posizione guidata completamente aperta o chiusa, non risponde al comando: Corsa non calibrata, anello interno del sensore Hall non collegato, impostazione errata dell'azione dell'aria, tubazioni invertite o problema del convertitore I/P.

• Richiesta calibrazione attrito: Nessuna calibrazione dell'attrito eseguita dal reset di fabbrica. Eseguire la calibrazione dell'attrito utilizzando il menu di visualizzazione, il dispositivo portatile o DTM.

Modelli sostitutivi

La serie Flowserve Logix 520MD è una piattaforma di posizionatori digitali matura. Per applicazioni che richiedono un'ulteriore integrità di sicurezza, la variante Logix 520MD+ offre funzionalità avanzate. Per nuove installazioni, Logix 3200MD e Logix 3800MD sono modelli alternativi all'interno della stessa famiglia di prodotti. Per alternative tra diversi fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
