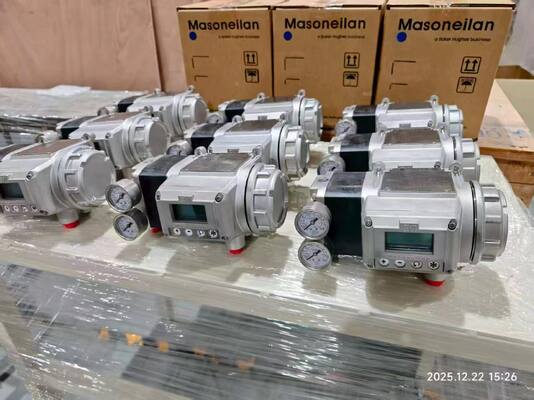

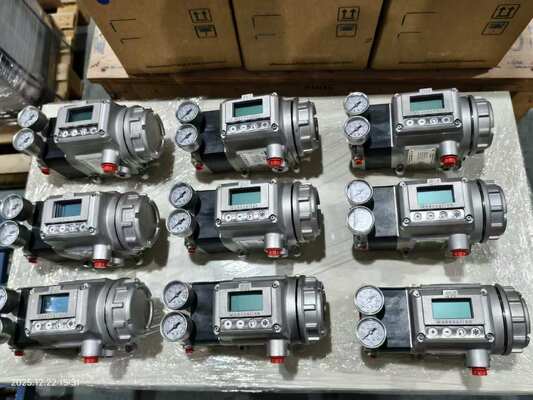

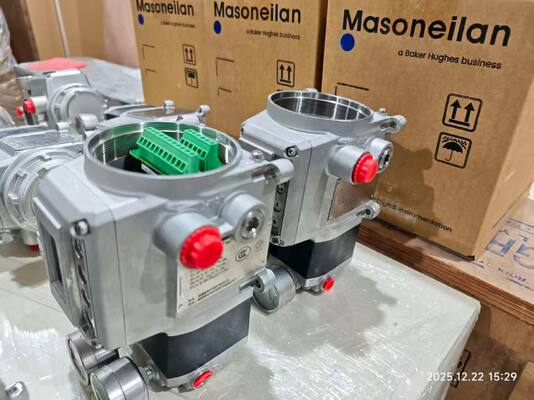

Masoneilan SVI3 Smart Valve Positioner con sensore di posizione senza contatto di comunicazione HART 7 e Smart Cal One-Button Setup

Panoramica del prodotto

Il Masoneilan SVI3 è un posizionatore di valvole di terza generazione che sfrutta la comunicazione HART 7 su un loop 4-20mA per controllare attuatori pneumatici con elevata precisione. Il suo sensore di posizione senza contatto elimina l'usura meccanica e l'unità funziona in modo affidabile fino a -55°C. L'interfaccia locale include un display grafico e pulsanti con classificazione per aree pericolose. Smart Cal consente la configurazione e la calibrazione con un solo pulsante. Il dispositivo memorizza fino a un anno di dati diagnostici a bordo e si integra con i sistemi di controllo tramite DTM ed EDD. Il consumo d'aria è ridotto del 40% rispetto ai modelli precedenti, mentre l'erogazione d'aria è aumentata del 15%. Diciannove diagnostiche di valvole online monitorano lo stato della valvola durante il funzionamento.

Specifiche tecniche

Settore di applicazione

L'SVI3 è impiegato nella generazione di energia, raffinazione, petrolchimica, midstream oil and gas e upstream oil and gas. Gli usi tipici includono generatori di turbine a vapore, condensatori, torri di raffreddamento, edifici di reattori e turbine, generatori di vapore a recupero di calore, bilanciamento dell'impianto, distillazione, reforming idrotrattamento, cracking, miscelazione secondaria, quenching e frazionamento, compressione del gas di carica, separazione, operazioni di integrità delle pipeline, disidratazione, refrigerazione, liquefazione, carico e spedizione, rigassificazione e compressione.

Problemi comuni

• Smart Cal non riesce a completarsi: Verificare che la pressione di alimentazione sia compresa tra 20 e 120 psi. Verificare che i limiti di corsa della valvola siano entro l'intervallo nominale. Assicurarsi che la valvola non sia bloccata o inceppata.

• Oscillazione o cicli di posizione: Verificare la presenza di stick-slip. Se i cicli di posizione sono molto maggiori dei cicli del setpoint, il posizionatore potrebbe causare i cicli. Ispezionare la presenza di un volantino che blocca la corsa della valvola, un gambo rotto o componenti di feedback di posizione scollegati.

• Mancata comunicazione con HART handheld: Verificare che la resistenza del loop sia adeguata. Verificare che la tensione ai terminali soddisfi i requisiti di conformità (9Vdc @ 20mA, 11Vdc @ 4mA).

• Errore di bassa potenza (LOW_POWER): Corrente di ingresso inferiore a 3,15 mA. Aumentare la corrente del loop a 4 mA per la calibrazione e la diagnostica.

• TuneERR appare dopo l'autotune: Potrebbe essere necessaria una sintonizzazione manuale. Fare riferimento alla sezione di risoluzione dei problemi nel manuale di istruzioni.

• SelfCheckError o guasto hardware: Rimuovere l'alimentazione per due minuti e riavviare. Cancellare l'allarme utilizzando ValVue o HART Host. Se il guasto persiste, sostituire il modulo elettronico.

Modelli sostitutivi

Il Masoneilan SVI3 è il sostituto diretto dell'SVI II AP e dell'SVI1000. È dotato di staffe di montaggio in acciaio inossidabile per qualsiasi combinazione di valvola/attuatore ed è completamente retrocompatibile con le staffe di montaggio dell'SVI II AP e dell'SVI1000. Per gli utenti SVI II AP, l'aggiornamento è relativamente semplice: è possibile utilizzare il montaggio esistente e potrebbe essere necessario solo regolare il collegamento dell'aria/tubazioni. Per alternative di fornitori diversi, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
