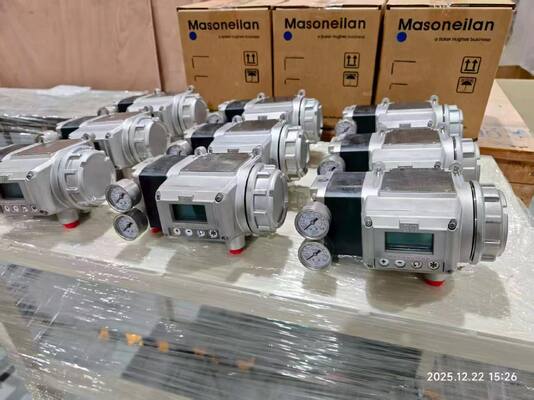

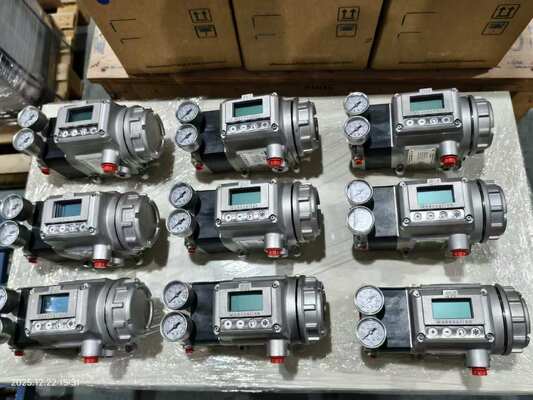

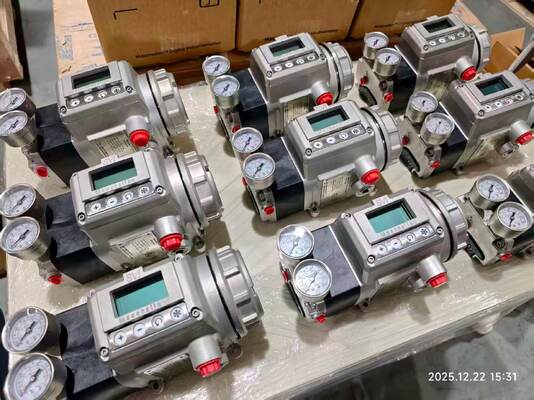

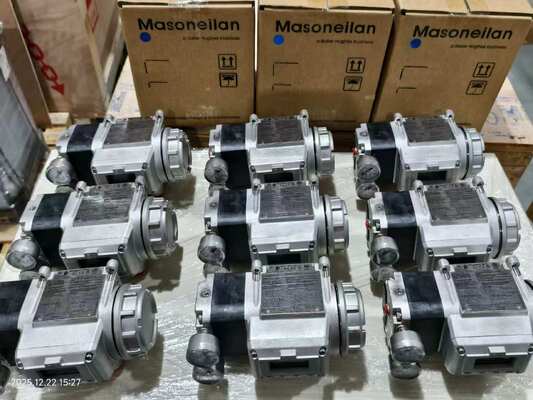

Masoneilan SVI3 posizionatore digitale delle valvole con comunicazione HART 7 4-20mA loop e diagnostica avanzata

Visualizzazione del prodotto

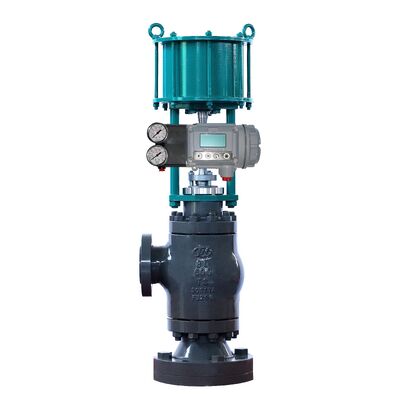

Il Masoneilan SVI3 è un posizionatore digitale di valvola di terza generazione che utilizza la comunicazione HART 7 su un circuito a due fili da 4-20mA.Alimenta gli attuatori pneumatici con elevata precisione e include diagnostiche avanzate per il monitoraggio continuo delle valvole. Il sensore di posizione senza contatto legge attraverso l'alloggiamento, eliminando i punti di usura meccanica.

L'interfaccia locale dispone di un display grafico ad alto contrasto e pulsanti indicati per le aree pericolose.Il posizionatore memorizza fino a un anno di dati diagnostici a bordo, che consente l'analisi delle tendenze senza strumenti esterni, si integra con i principali sistemi di controllo tramite il supporto DTM ed EDD.

Il consumo di aria allo stato stazionario è inferiore del 40% rispetto ai modelli precedenti e la consegna di aria è superiore del 15% per una accarezzatura più veloce.Il SVI3 include 19 diagnostiche di valvola online che monitorano la salute della valvola mentre il processo è in esecuzione, aiuta a prevedere le esigenze di manutenzione prima che si verifichino guasti.

Specifiche tecniche

Industria delle applicazioni

Il Masoneilan SVI3 è utilizzato nella generazione di energia, nella raffinazione, nella petrolchimica, nel settore petrolifero e del gas intermedio e nel settore petrolifero e gas a monte.torri di raffreddamento, edifici di reattori, edifici di turbine, generatori di vapore a recupero termico, bilanciamento dell'impianto, distillazione, riformazione idroelettrica, cracking, miscelazione secondaria, spegnimento e frazionamento,compressione del gas di carica, la separazione, le operazioni di integrità delle condotte, la disidratazione, la refrigerazione, la liquefazione, il carico e il trasporto, la rigasificazione e la compressione.

Problemi comuni

• Smart Cal non riesce a completare: Controllare che la pressione di alimentazione sia entro i 20-120 psi. Verificare che i limiti di percorrenza della valvola siano all'interno del range nominale. Assicurarsi che la valvola non sia bloccata o legata.

• Oscillazione di posizione o cicloSe i cicli di posizionamento sono molto più lunghi dei cicli di impostazione, il posizionatore può essere la causa del ciclo.uno stelo rotto, o componenti di feedback di posizione disconnessi.

• Fallimento della comunicazione con il portatile HART: verificare che la resistenza del circuito sia adeguata; verificare che la tensione del terminale soddisfi i requisiti di conformità (9Vdc @ 20mA, 11Vdc @ 4mA).

• Errore di bassa potenza (LOW_POWER): corrente di ingresso inferiore a 3,15 mA. Aumentare la corrente del circuito a 4 mA per la taratura e la diagnostica.

• TuneERR appare dopo l'autotune: può essere richiesta una regolazione manuale.

• SelfCheckError o errore hardwareSe il guasto persiste, sostituire il modulo elettronico.

Modelli di sostituzione

Il Masoneilan SVI3 è il sostituto diretto del SVI II AP e del SVI1000.Dispone di supporti di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente compatibile con supporti di montaggio SVI II AP e SVI1000Per gli utenti di SVI II AP, l'aggiornamento è relativamente semplice, è possibile utilizzare il montaggio esistente e solo la connessione aria/tubo potrebbe aver bisogno di regolazione.verificare il montaggio dell'attuatore, distanza di percorrenza e protocollo di comunicazione prima di ordinare.
