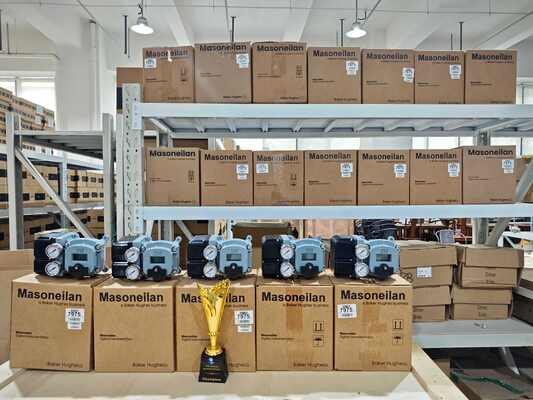

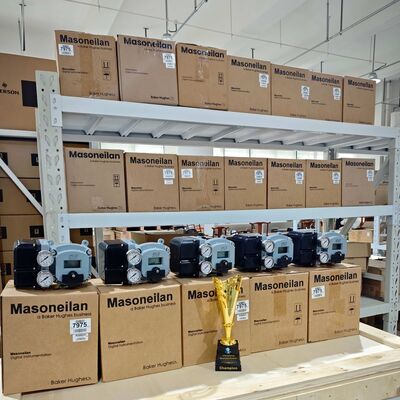

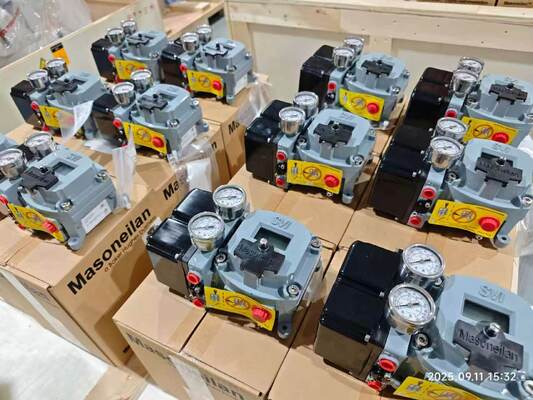

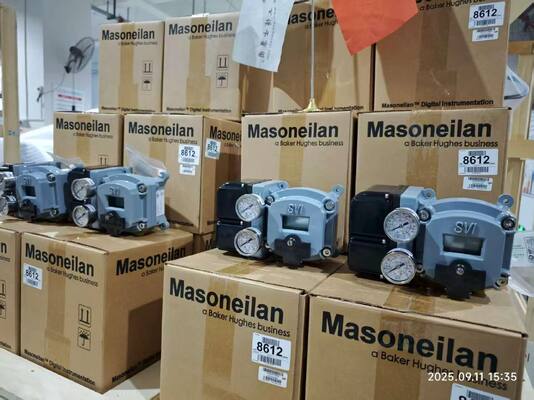

Masoneilan SVI II posizionatore digitale delle valvole con comunicazione HART e microprocessore a 32 bit per il rilevamento della posizione senza contatto

Product Visualizzazione

Il Masoneilan SVI II è un posizionatore di valvole digitale a microprocessore a 32 bit con un'interfaccia locale che controlla un attuatore pneumatico utilizzando un segnale di controllo a due fili da 4 a 20 mA.Offre comunicazione bidirezionale utilizzando il protocollo HART, supportando HART 5 o 7 su 4-20mA. La progettazione universale consente un facile retrofit al posto dei posizionatori analogici esistenti su attuatori pneumatici Masoneilan o non Masoneilan,di azione singola o di azione doppia.

La tecnologia di rilevamento della posizione senza contatto legge attraverso l'alloggiamento, senza che parti meccaniche in movimento entrino nella cavità principale dell'alloggiamento, prolungando la durata di vita.L'LCD e i pulsanti possono essere utilizzati in tutti gli ambienti pericolosi certificatiUn progetto si adatta sia alle applicazioni rotative che lineari, remote o locali.

Specifiche tecniche

Industria delle applicazioni

Il Masoneilan SVI II è utilizzato nella generazione di energia, nella raffinazione, nella petrolchimica, nel settore petrolifero e del gas intermedio e nel settore petrolifero e gas a monte.torri di raffreddamento, edifici di reattori, edifici di turbine, generatori di vapore a recupero termico, bilanciamento dell'impianto, distillazione, riformazione idroelettrica, cracking, miscelazione secondaria, spegnimento e frazionamento,compressione del gas di carica, la separazione, le operazioni di integrità delle condotte, la disidratazione, la refrigerazione, la liquefazione, il carico e il trasporto, la rigasificazione e la compressione.

Problemi comuni

• L'autotune non si completa.: l'attrito misurato è superiore al 30% della forza di molla o la valvola si muove visibilmente intorno al punto di impostazione.o procedere a regolare manualmente assicurandosi che il guadagno integrale (I) sia impostato su un minimo di 100.

• Oscillazione di posizione Rapido: diminuire il guadagno (P) e (Padj) di incrementi del 50% fino a quando l'oscillazione cessa.

• Oscillazione di posizione Lento: Aumentare il guadagno (P) e (Padj) in incrementi del 5% fino a quando l'oscillazione è diminuita. Ridurre il guadagno integrale (I) del 25% fino a quando la posizione è in linea piana.

• Friczione della valvola superiore al 25% della portata della molla: Aumentare l'integrale di guadagno (I) del 25% fino a quando l'oscillazione si estende fino a una linea piana.

• SelfCheckError (fallimento hardware)Se il guasto persiste, sostituire il dispositivo o il modulo elettronico completo.

Modelli di sostituzione

Il Masoneilan SVI3 AP è il posizionatore digitale di valvola di nuova generazione della stessa linea di prodotti.Dispone di supporti di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente compatibile con supporti SVI II AP e SVI1000Per le alternative tra fornitori, verificare il montaggio dell'attuatore, la distanza di percorrenza e il protocollo di comunicazione prima di ordinare.
