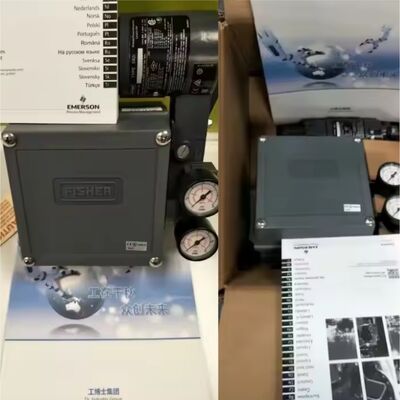

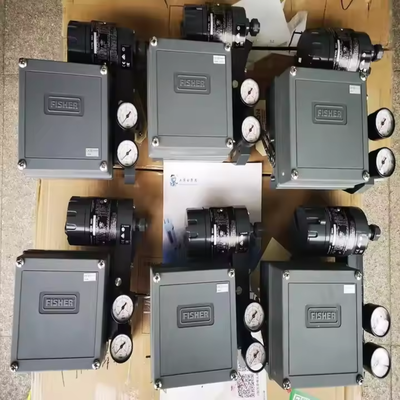

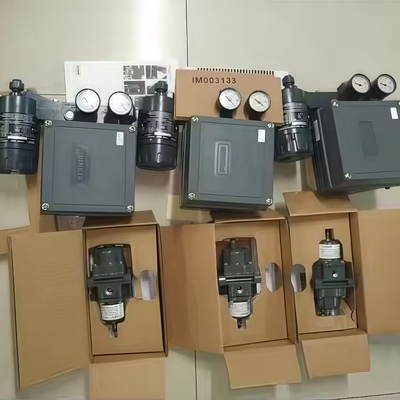

Fisher 3582i posizionatore elettro-pneumatico con ingresso di corrente continua da 4 a 20 mA per valvole di controllo di modulazione a diaframma

Visualizzazione del prodotto

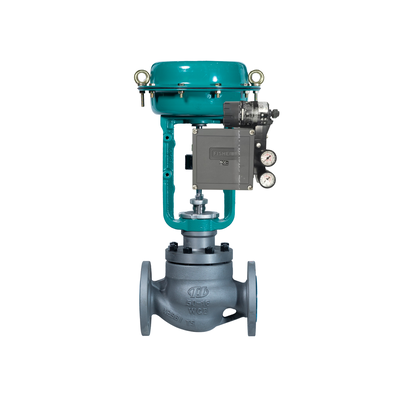

Il Fisher 3582i è un posizionatore elettro-pneumatico di valvole progettato per valvole di controllo a slitto a diaframma..Il convertitore accetta un segnale CC da 4 a 20 mA e produce una potenza pneumatica proporzionale attraverso un sistema ugello/flapper.che regola la pressione di alimentazione dell'attuatore per mantenere il fusto della valvola nella posizione comandata dal segnale di ingresso.

L'unità è nota per la precisione, la risposta rapida e la tolleranza alle vibrazioni dell'impianto.Il progetto modulare consente di aggiungere un convertitore 582i a un posizionatore pneumatico 3582 esistente sul campo, convertendolo in funzionamento elettro-pneumatico.

Zero e span sono regolabili con un cacciavite e chiavetta una volta rimosso il coperchio.Le variazioni della pressione di alimentazione e del carico delle valvole hanno un effetto minimo sulle prestazioniLa cassa e i materiali interni resistono alle condizioni estreme e l'aria di fuoriuscita pulisce le parti interne per una protezione extra.

Specifiche tecniche

Industria delle applicazioni

Il 3582i è utilizzato nelle industrie di processo con valvole di controllo a fusto scorrevole azionate dal diaframma.L'intervallo regolabile di zero e span copre tutti i segnali di ingresso standardUna famiglia di posizionatori supporta molteplici applicazioni, semplificando l'inventario di ricambi in tutto lo stabilimento.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: controllare la pressione di alimentazione e le connessioni pneumatiche; verificare che l'insieme ugello/flapper non sia intasato e che il relè funzioni.

• La posizione del fusto della valvola non corrisponde al segnale di ingressoVerificare che la posizione della camma corrisponda al movimento e all'azione dell'attuatore.

• Funzionamento o oscillazione irregolari: Controllare le perdite d'aria nei tubi e nei raccordi. Controllare l'eccessivo attrito nel contenitore della valvola o nell'attuatore.

• Le fluttuazioni della pressione di alimentazione influenzano la posizioneIl 3582i è progettato per ridurre al minimo l'effetto delle variazioni di pressione di alimentazione, ma fluttuazioni estreme possono comunque causare problemi.

Modelli di sostituzione

Il 3582i e' un antico posizionatore pneumatico per nuove installazioni che richiedono comunicazione digitale e diagnostica.i regolatori di valvole digitali DVC6200 o DVC2000 sono gli equivalenti moderni della stessa linea di prodottiIl convertitore 582i può essere installato sul campo su un posizionatore pneumatico 3582 esistente per aggiornarlo a una configurazione 3582i,sebbene ciò possa richiedere di modificare il montaggio del posizionatore e la gamma di segnali di ingressoPer le alternative di fornitori diversi, verificare il montaggio dell'attuatore, l'autonomia e la compatibilità del segnale di ingresso prima di ordinare.
