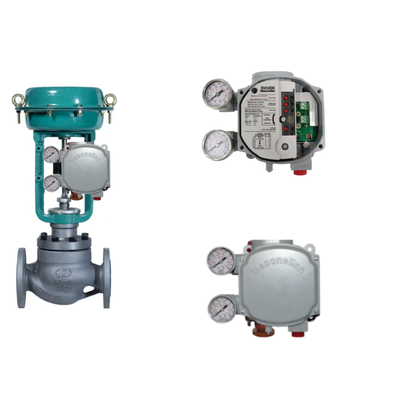

Masoneilan SVI1000 Posizionatore di valvole digitali HART 4-20mA a ciclo continuo con feedback magnetico senza contatto

Panoramica del prodotto

Il Masoneilan SVI1000 è un posizionatore di valvole digitale con comunicazione HART che opera su un loop da 4-20mA. È specificamente progettato per valvole di controllo pneumatiche a singola azione. L'unità utilizza un sistema di feedback magnetico senza contatto che elimina i collegamenti meccanici e il loro associato consumo. Poiché è alimentato dal loop, non è necessaria un'alimentazione separata.

Un'interfaccia locale a pulsanti con indicatori LED segue un design a un pulsante-una funzione. La maggior parte delle valvole può essere configurata e calibrata in meno di cinque minuti. HART Revision 5 o 7 è selezionabile sul campo. Due interruttori a stato solido integrati possono essere utilizzati per l'indicazione di posizione. Il design di montaggio universale funziona sia con attuatori lineari che rotativi.

Specifiche tecniche

Settore di applicazione

Il Masoneilan SVI1000 è utilizzato nella generazione di energia, nell'industria chimica, nella raffinazione, nella petrolchimica e nel petrolio e gas. Le applicazioni tipiche includono generatori di turbine a vapore, condensatori, torri di raffreddamento, generatori di vapore a recupero di calore, distillazione, idrotrattamento, cracking, miscelazione, integrità delle condotte e compressione del gas. La sua semplice configurazione e il suo affidabile feedback magnetico lo rendono ideale per il controllo di strozzatura di routine su valvole pneumatiche a singola azione.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione di alimentazione sia compresa tra 20-100 psi e che i collegamenti pneumatici siano sicuri. Verificare che la modalità del dispositivo sia impostata su Normale.

• La valvola risponde lentamente o per niente: Confermare che il setpoint dell'alimentazione d'aria sia maggiore del valore finale della molla più 10 psig. Per attuatori di grande volume, verificare che il calo di pressione durante il riempimento sia inferiore al 15%.

• Avviso di errore di posizione: Eseguire una firma della valvola utilizzando il DTM Base SVI1000. Verificare la presenza di tenute strette, accumuli sullo stelo o attrito dell'attuatore. Eseguire l'Autotune o la calibrazione manuale.

• Alimentazione marginale (tutti i LED spenti): La corrente di ingresso è inferiore a 3,85 mA. Aumentare la corrente del loop a 4 mA per la calibrazione e la diagnostica.

• Calibrazione fallita: La calibrazione del sensore di ingresso era al di fuori dell'intervallo accettabile. Utilizzando apparecchiature di misurazione di precisione, eseguire la calibrazione secondo i limiti di confine.

• Guasto hardware (SelfCheckError): Rimuovere l'alimentazione per due minuti e riavviare. Cancellare l'allarme tramite ValVue o HART Host. Se il guasto persiste, sostituire il modulo elettronico.

Modelli sostitutivi

Il Masoneilan SVI1000 è un posizionatore digitale di base. Per applicazioni che richiedono diagnostica avanzata della valvola, maggiore capacità di flusso o funzioni di sicurezza con classificazione SIL, le serie SVI II AP o SVI3 sono le opzioni di livello superiore della stessa linea di prodotti. Per alternative tra fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
