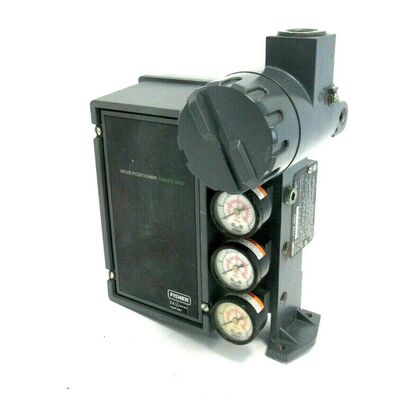

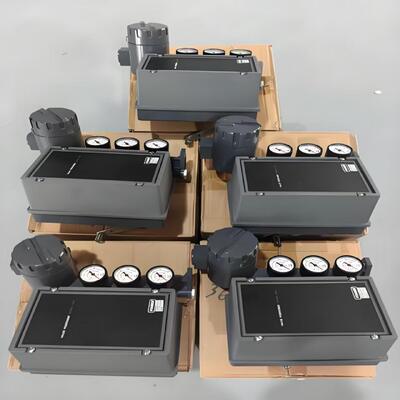

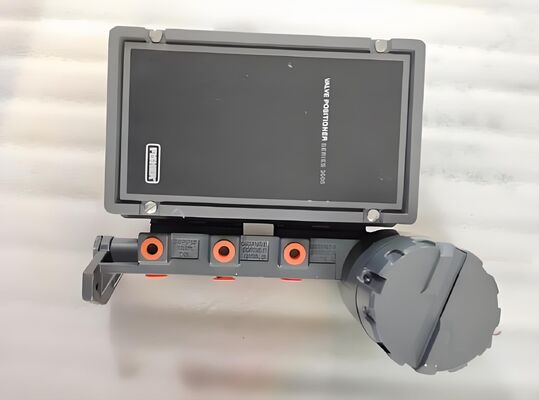

Fisher 3620J Posizionatore elettro-pneumatico di valvole 4-20mA per valvole rotanti con costruzione in lega di alluminio

Panoramica del prodotto

Il Fisher 3620J è un posizionatore di valvole elettro-pneumatico progettato per l'uso con attuatori rotativi a membrana o a pistone. È costituito da un posizionatore pneumatico 3610J combinato con un convertitore elettro-pneumatico 3622. Il convertitore riceve un segnale di ingresso da 4-20 mA DC e produce un'uscita pneumatica proporzionale (da 0,2 a 1,0 bar / da 3 a 15 psig) che aziona lo stadio del posizionatore pneumatico.

Il 3620J è un posizionatore a singola azione che si monta integralmente all'alloggiamento dell'attuatore. L'azione può essere commutata tra diretta e inversa sul campo senza parti aggiuntive. Le regolazioni di zero, span e crossover sono facilmente accessibili con un cacciavite dopo aver rimosso il coperchio. Un piccolo guadagno di anello regolabile consente una messa a punto per ogni dimensione e applicazione specifica dell'attuatore per ottimizzare la risposta dinamica.

Il posizionatore fornisce un funzionamento accurato e a risposta rapida e resiste alle vibrazioni presenti nella maggior parte degli ambienti di impianto. Le variazioni della pressione di alimentazione hanno un effetto minimo sul funzionamento del posizionatore. I materiali della cassa, dei componenti e delle guarnizioni sono selezionati per resistere ad ambienti difficili, con fusioni in lega di alluminio a basso contenuto di rame per resistenza alla corrosione. L'aria di spurgo del posizionatore purga le parti interne e l'alloggiamento dell'attuatore per una protezione aggiuntiva.

Specifiche tecniche

Settore di applicazione

Il Fisher 3620J è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia, nel trattamento delle acque e delle acque reflue e nel controllo generale dei processi industriali. È adatto per vecchi circuiti di controllo pneumatici e per applicazioni in cui è richiesto un posizionamento affidabile della valvola rotativa. Il posizionatore si monta integralmente all'alloggiamento dell'attuatore per un'installazione compatta.

Problemi comuni

• Nessun segnale di uscita con ingresso presente: Controllare l'ugello otturato. Pulire l'ugello. Controllare la pressione di alimentazione dell'aria.

• Pressione di uscita lenta o anomala: Verificare che la pressione di alimentazione sia entro le specifiche. Controllare l'amplificatore pneumatico e l'assemblaggio ugello/otturatore.

• Risposta lineare scadente: Controllare la regolazione della molla di zero. Controllare la posizione del meccanismo di regolazione del range.

• Il posizionatore non risponde: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il convertitore riceva il segnale da 4-20 mA.

• Perdita d'aria: Controllare O-ring, guarnizioni e membrana per usura. Sostituire se necessario.

Modelli sostitutivi

Il Fisher 3620J è una piattaforma matura di posizionatori elettro-pneumatici. Per la comunicazione digitale moderna e la diagnostica avanzata, i controller digitali per valvole Fisher DVC6200 o DVC2000 sono le alternative di generazione attuale. Per installazioni legacy, il 3620J funge da sostituto diretto del posizionatore pneumatico 3610J quando è richiesto un ingresso elettrico. Il 3620JP aggiunge un trasmettitore di posizione e il 3620JPR aggiunge la capacità di montaggio remoto. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, del range di corsa e del segnale di ingresso prima di ordinare.
