Posizionatore elettro-pneumatico per valvole serie Fisher 3720 4-20mA per valvole di controllo

Panoramica del prodotto

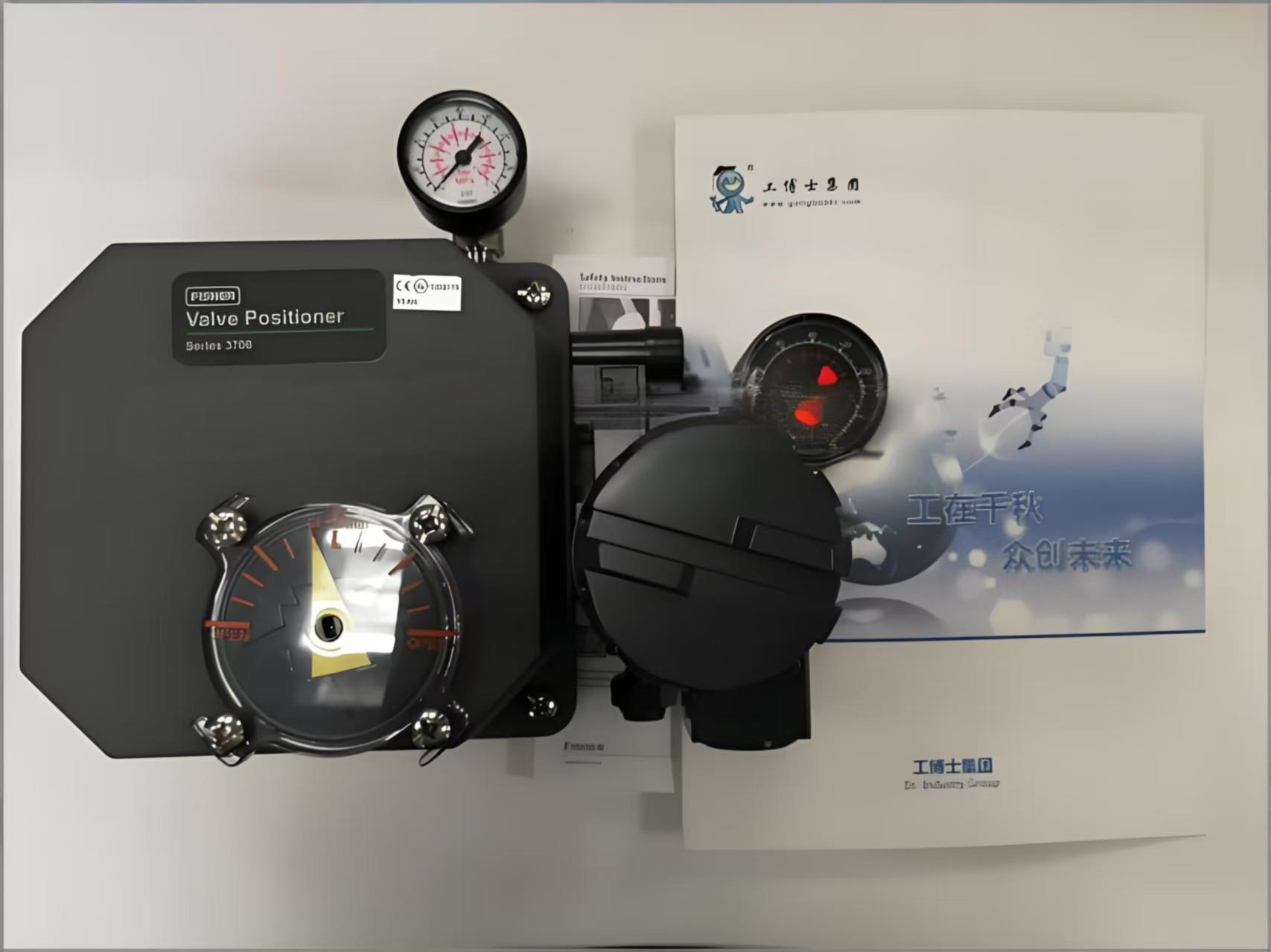

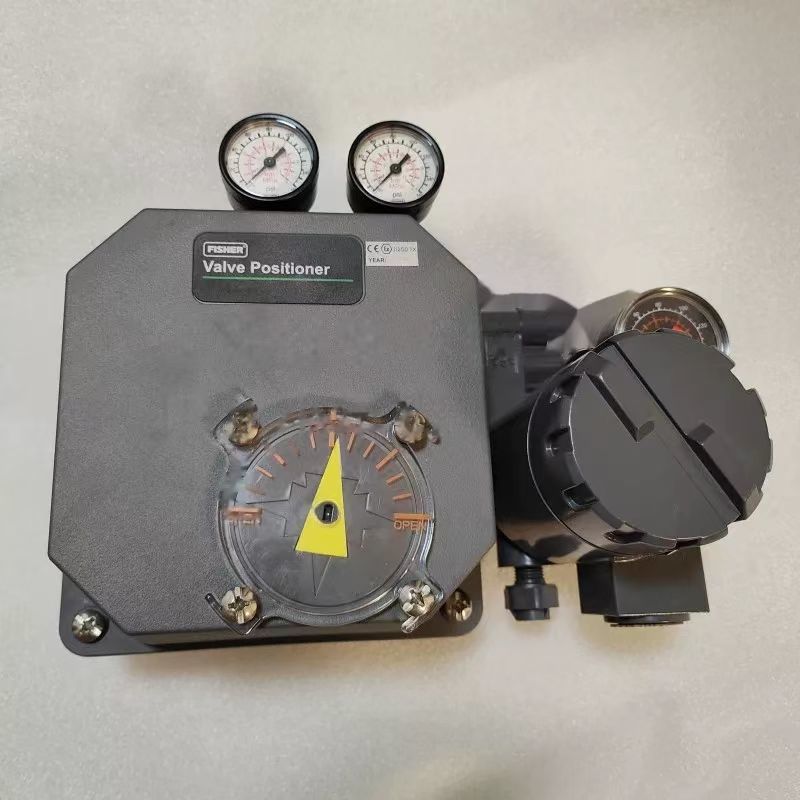

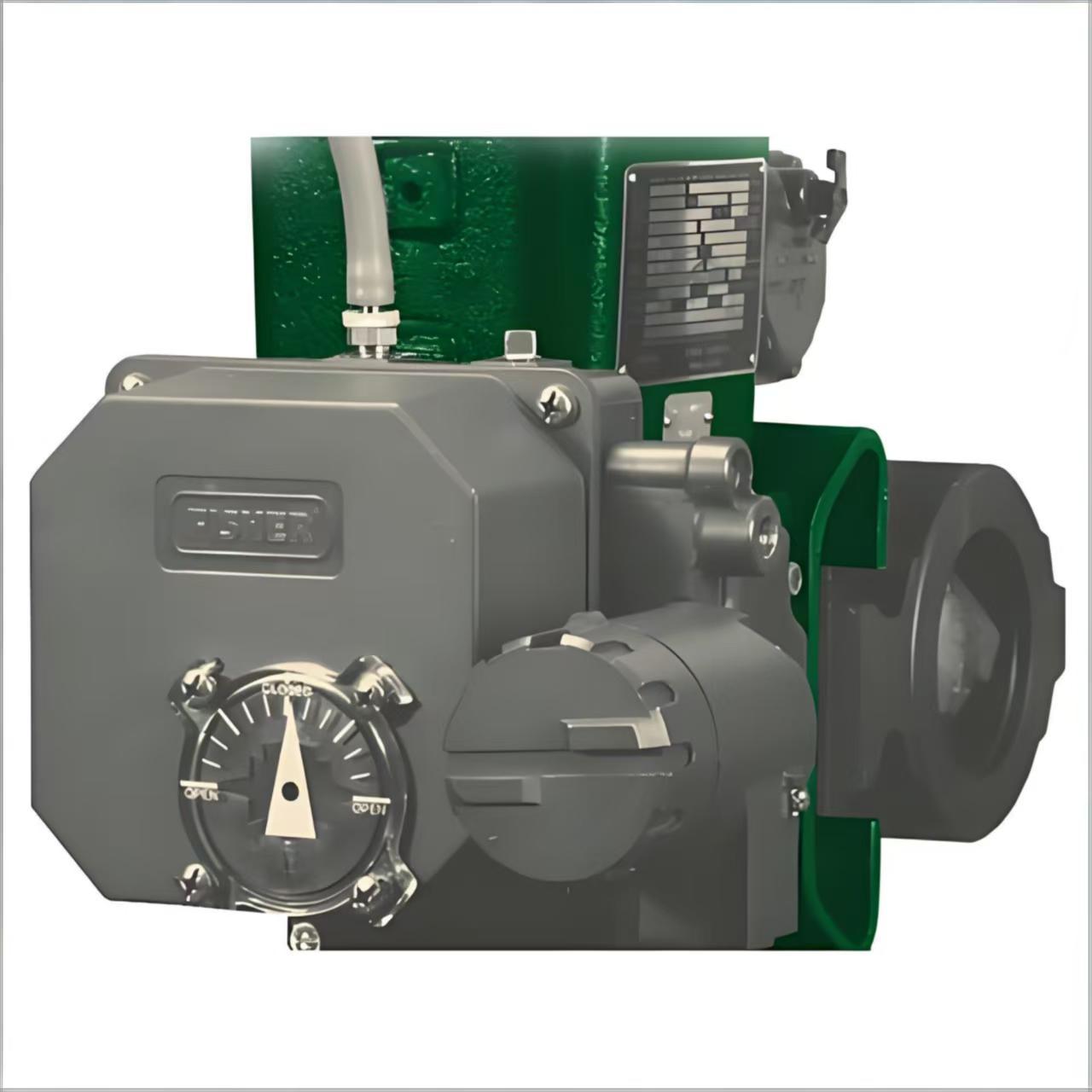

Il Fisher 3720 è un posizionatore di valvole elettro-pneumatico progettato per l'uso con attuatori rotativi a membrana o a pistone. È composto da un posizionatore pneumatico 3710 combinato con un convertitore elettro-pneumatico 3722. Il convertitore riceve un segnale di ingresso da 4-20 mA DC e produce un'uscita pneumatica proporzionale (da 0,2 a 1,0 bar / da 3 a 15 psig) che aziona lo stadio del posizionatore pneumatico.

Il 3720 può essere utilizzato in configurazioni a semplice o doppio effetto. L'azione può essere commutata tra diretta e inversa sul campo. Le regolazioni di zero e span vengono effettuate manualmente senza attrezzi. La costruzione modulare consente di convertire un posizionatore pneumatico 3710 in un'unità elettro-pneumatica 3720 aggiungendo il convertitore 3722.

Il posizionatore utilizza una tecnologia di valvole a spola collaudata sul campo per un funzionamento preciso, a risposta rapida e con un'elevata durata utile. Resiste a severe vibrazioni dell'impianto. La cassa, i componenti e i materiali delle guarnizioni sono selezionati per ambienti difficili, con fusioni in lega di alluminio a basso contenuto di rame per una resistenza alla corrosione. L'aria di spurgo del posizionatore pulisce le parti interne. Con O-ring in EPDM e diaframma del modulo di ingresso, il 3720 può essere utilizzato in applicazioni a bassa e alta temperatura, nonché nella lavorazione di alimenti e bevande, farmaceutica e del tabacco dove sono richiesti materiali speciali.

Specifiche tecniche

Settore di applicazione

Il Fisher 3720 è utilizzato nel controllo di processo industriale generale, tra cui la lavorazione chimica, la generazione di energia, la pasta di legno e la carta e altre industrie che richiedono un posizionamento affidabile delle valvole rotative. Con guarnizioni in EPDM, può servire anche le applicazioni di lavorazione di alimenti e bevande, farmaceutica e del tabacco. È adatto sia per attuatori rotativi a semplice che a doppio effetto.

Problemi comuni

• Nessun segnale di uscita con ingresso presente: Controllare l'ugello otturato. Pulire l'ugello. Controllare la pressione di alimentazione dell'aria.

• Pressione di uscita lenta o anomala: Verificare che la pressione di alimentazione sia entro le specifiche. Controllare l'amplificatore pneumatico e l'assieme ugello/flapper.

• Risposta lineare scarsa: Controllare la regolazione della molla di zero. La molla di zero ha un intervallo di lavoro lineare limitato. Controllare la posizione del meccanismo di regolazione della portata.

• Il posizionatore non risponde: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il convertitore riceva il segnale da 4-20 mA.

• Perdita d'aria: Controllare gli O-ring, le guarnizioni e il diaframma per usura. Sostituire se necessario.

Modelli sostitutivi

Il Fisher 3720 è una piattaforma matura di posizionatori elettro-pneumatici. Per la comunicazione digitale moderna e la diagnostica avanzata, i controller digitali per valvole Fisher DVC6200 o DVC2000 sono le alternative di generazione attuale. Per installazioni legacy, il 3720 funge da sostituto diretto del posizionatore pneumatico 3710 quando è richiesto un ingresso elettrico. Per alternative tra fornitori, verificare la compatibilità del montaggio dell'attuatore, dell'intervallo di corsa e del segnale di ingresso prima di ordinare.
