Spirax Sarco SP7 Series Smart Valve Positioner HART per valvole di controllo

Panoramica del prodotto

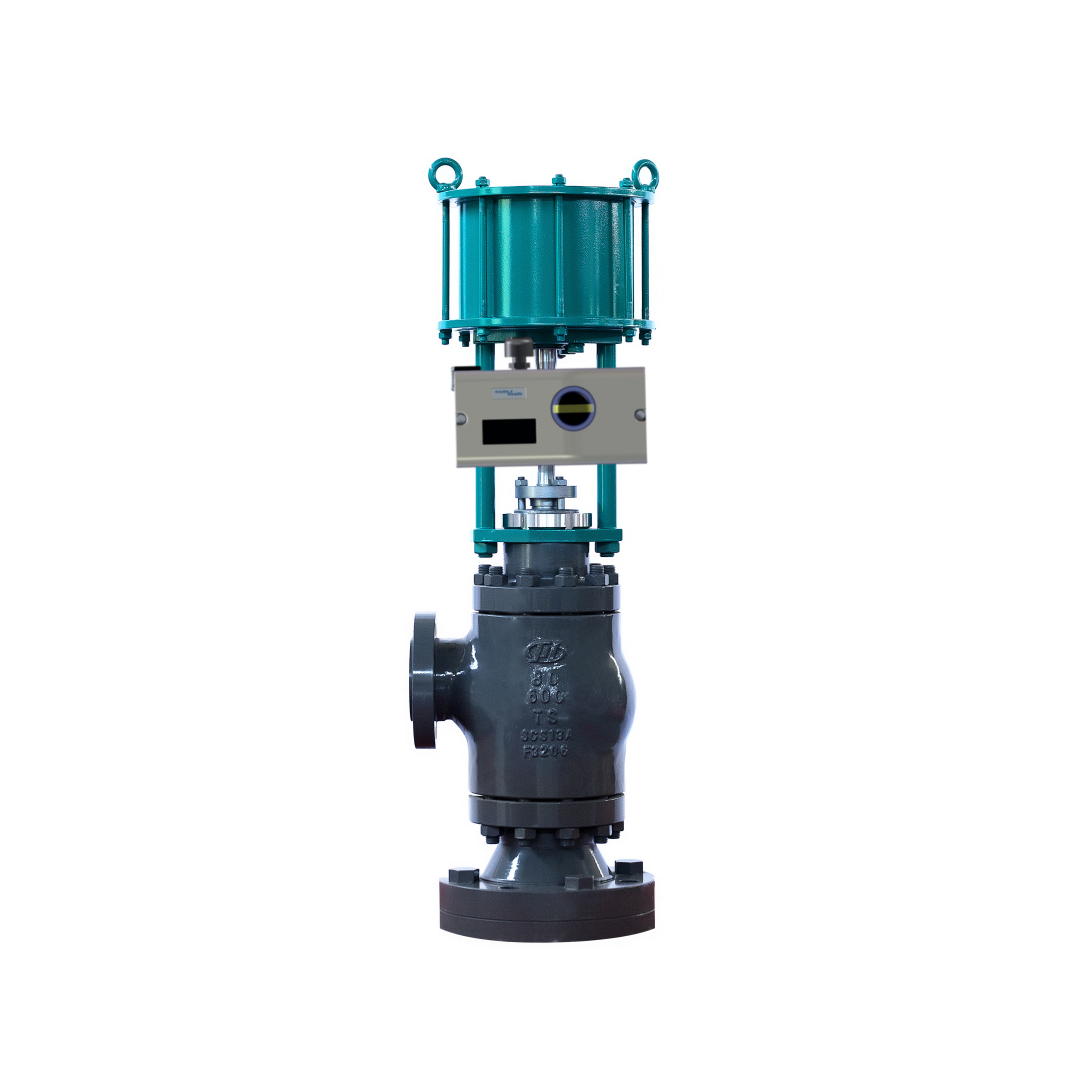

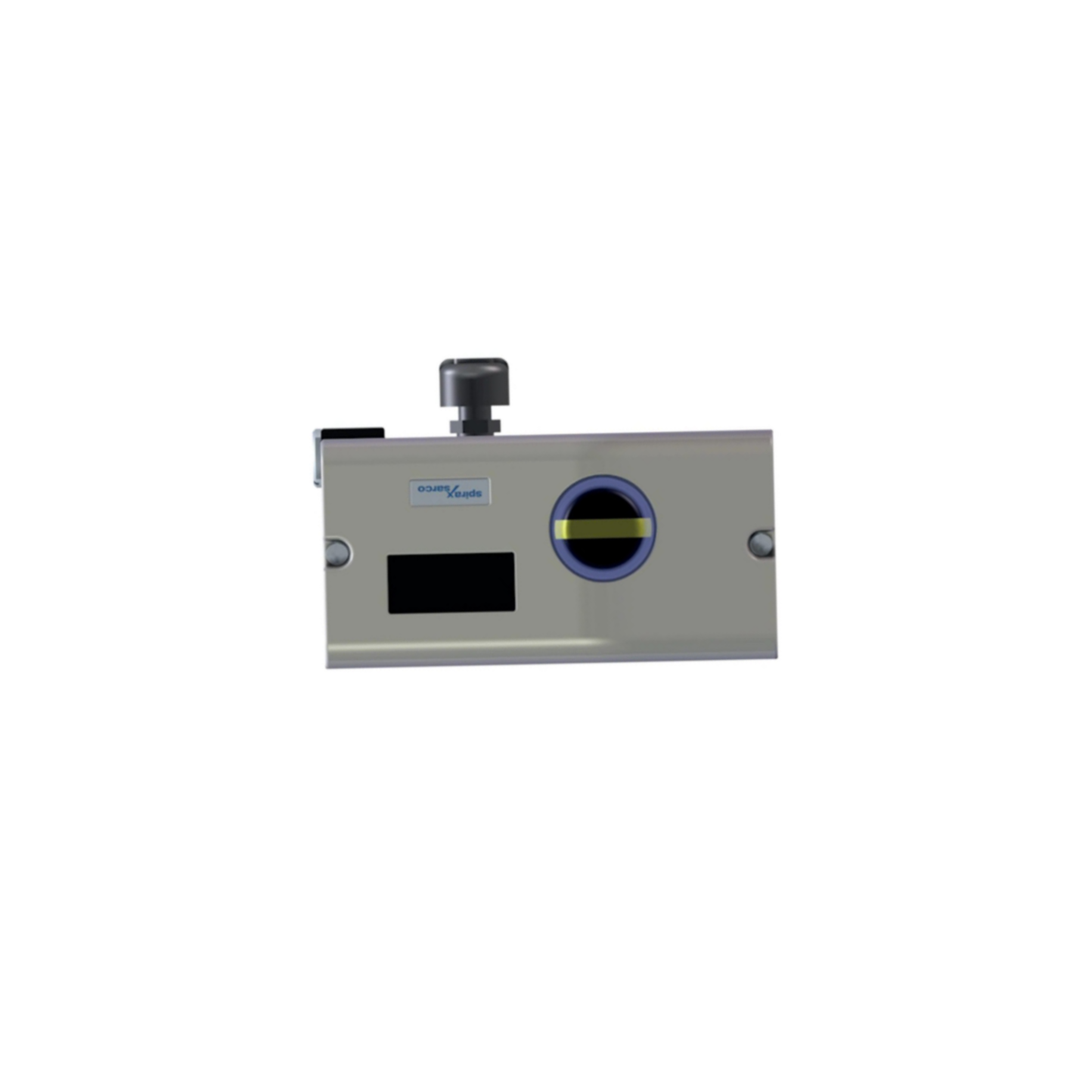

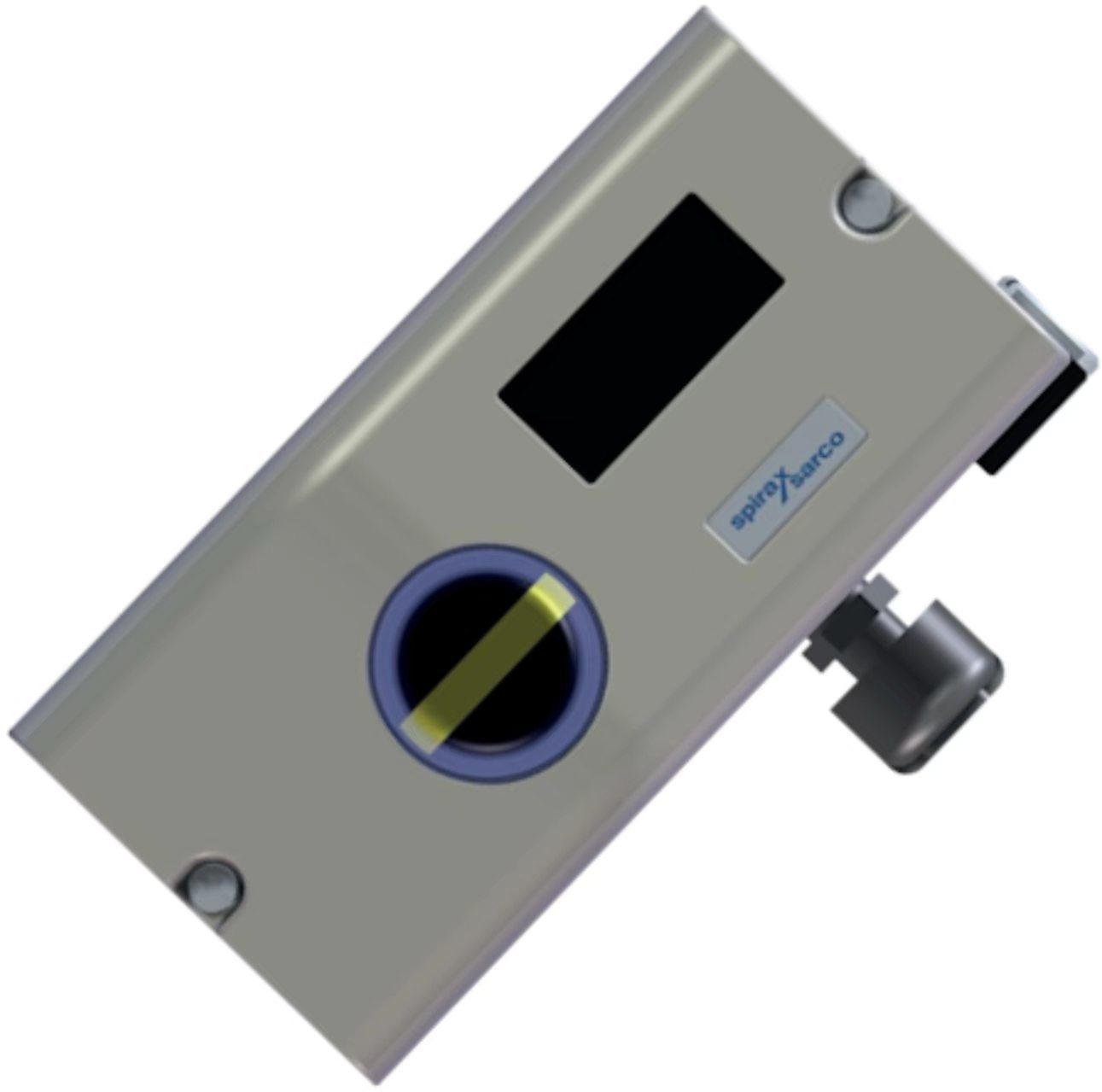

Lo Spirax Sarco SP7 è un posizionatore di valvole elettro-pneumatico intelligente e configurabile elettronicamente, progettato per il montaggio su attuatori pneumatici lineari o rotativi conformi a NAMUR. Garantisce un'esatta proporzionalità tra la corsa della valvola e il segnale di ingresso elettrico (mA) nel posizionatore.

L'SP7-1* ha un alloggiamento in alluminio pressofuso trattato per l'installazione all'esterno. L'unità può essere montata su attuatori pneumatici con una corsa rotativa da -57 a +57° o una corsa lineare da -28 a +28°. Il posizionatore può essere fornito con o senza kit di montaggio e con o senza blocco manometro. Funziona con un segnale di controllo in mA e una pressione di alimentazione dell'aria da 1,4 a 6 bar. Il posizionatore può anche essere utilizzato per invertire l'azione del segnale di controllo.

L'SP7-10 include un'interfaccia di comunicazione locale (LCI) di serie, con un modulo di comunicazione HART opzionale per la comunicazione tramite il segnale da 20 mA. Sono disponibili HART 5 o HART 7. L'SP7-11 offre un modulo PROFIBUS PA e l'SP7-12 offre un modulo FOUNDATION Fieldbus. Un ingresso digitale può attivare le funzioni del sistema di controllo e un'uscita digitale emette messaggi collettivi (allarmi/guasti). L'SP7 è uno dei posizionatori più efficienti dal punto di vista energetico disponibili, con un consumo massimo di aria in regime stazionario di 0,015 SCFM, fino a 50 volte più efficiente dei posizionatori elettro-pneumatici simili.

Specifiche tecniche

Settore di applicazione

Lo Spirax Sarco SP7 è utilizzato nei sistemi di controllo del vapore, riscaldamento e raffreddamento di processo, utenze per alimenti e bevande, vapore pulito farmaceutico e controllo generale delle valvole industriali. È adatto per applicazioni in cui sono essenziali un posizionamento digitale affidabile e l'efficienza energetica. Il posizionatore può essere utilizzato con qualsiasi attuatore conforme a NAMUR, inclusi gli attuatori delle serie Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 e TN2000.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare che la pressione dell'aria di alimentazione sia compresa tra 1,4 e 6 bar. Verificare che i collegamenti pneumatici siano sicuri. Verificare che la qualità dell'aria di alimentazione soddisfi la norma ISO 8573-1:2010 Classe 3:3:3.

• La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della curva caratteristica. Verificare che la direzione operativa sia impostata correttamente. Ricalibrare il punto zero.

• Lenta risposta della valvola: Verificare la pressione dell'aria di alimentazione e il filtro. Verificare che il tubo di alimentazione dell'aria non sia ostruito.

• ERRORE 10 (Alimentazione interrotta): L'alimentazione è stata interrotta per almeno 20 ms. L'attuatore viene spostato in posizione di sicurezza. Dopo circa 5 secondi, il posizionatore viene resettato automaticamente.

• ERRORE 11 (Errore RAM): L'attuatore viene spostato in posizione di sicurezza. Dopo circa 5 secondi, il posizionatore viene resettato automaticamente e la RAM viene inizializzata.

• SENS_ERR (Sensore di posizione difettoso): Il sensore di posizione è difettoso. Contattare l'assistenza per la sostituzione.

• ALLARME 1 (Perdita tra posizionatore e attuatore): Verificare la presenza di perdite nei tubi pneumatici e nei raccordi.

• ALLARME 2 (Corrente di setpoint fuori range): Verificare la sorgente del segnale di ingresso e il cablaggio.

Modelli sostitutivi

Lo Spirax Sarco SP7 è una piattaforma di posizionatori intelligenti di generazione attuale. L'SP8 Smart Positioner è l'opzione di livello superiore della stessa linea di prodotti, che offre diagnostica avanzata della valvola con tendenze dati a lungo termine per confrontare le prestazioni attuali della valvola con una nuova valvola di controllo. Per installazioni legacy, l'SP7 funge da aggiornamento per i posizionatori più vecchi delle serie Spirax Sarco EP5/EP6 e per i posizionatori solo pneumatici. Per alternative di fornitori diversi, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
