Samson 3725 Series Posizionatore Elettropneumatico Compatto per Valvole di Controllo

Panoramica del prodotto

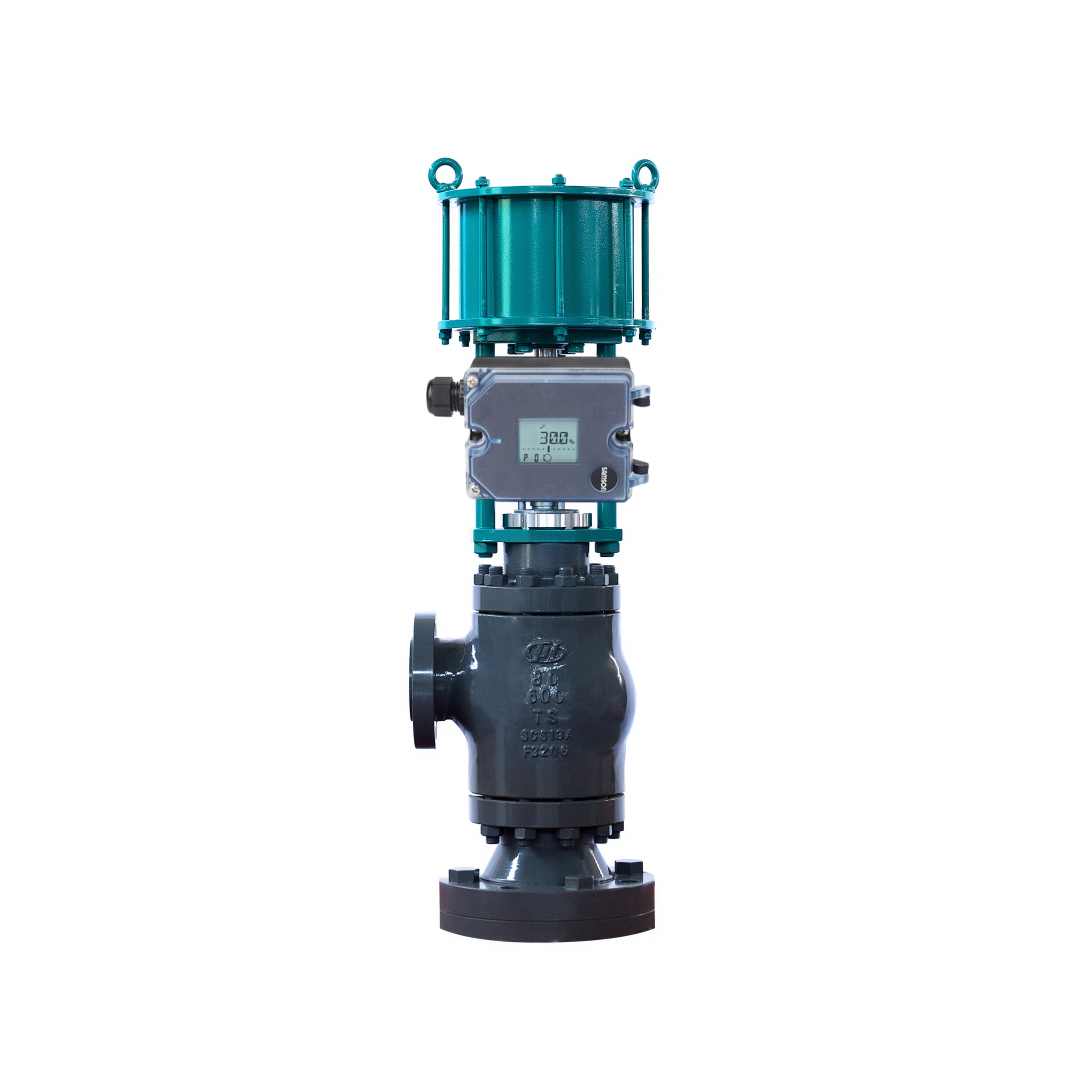

Il Samson 3725 è un posizionatore elettropneumatico compatto e autocalibrante progettato per il montaggio su valvole a globo e rotative pneumatiche. È un posizionatore a singola azione che confronta il segnale di controllo in ingresso dal sistema di controllo con la posizione effettiva dello stelo della valvola o l'angolo di apertura, quindi emette un segnale pneumatico corrispondente all'attuatore.

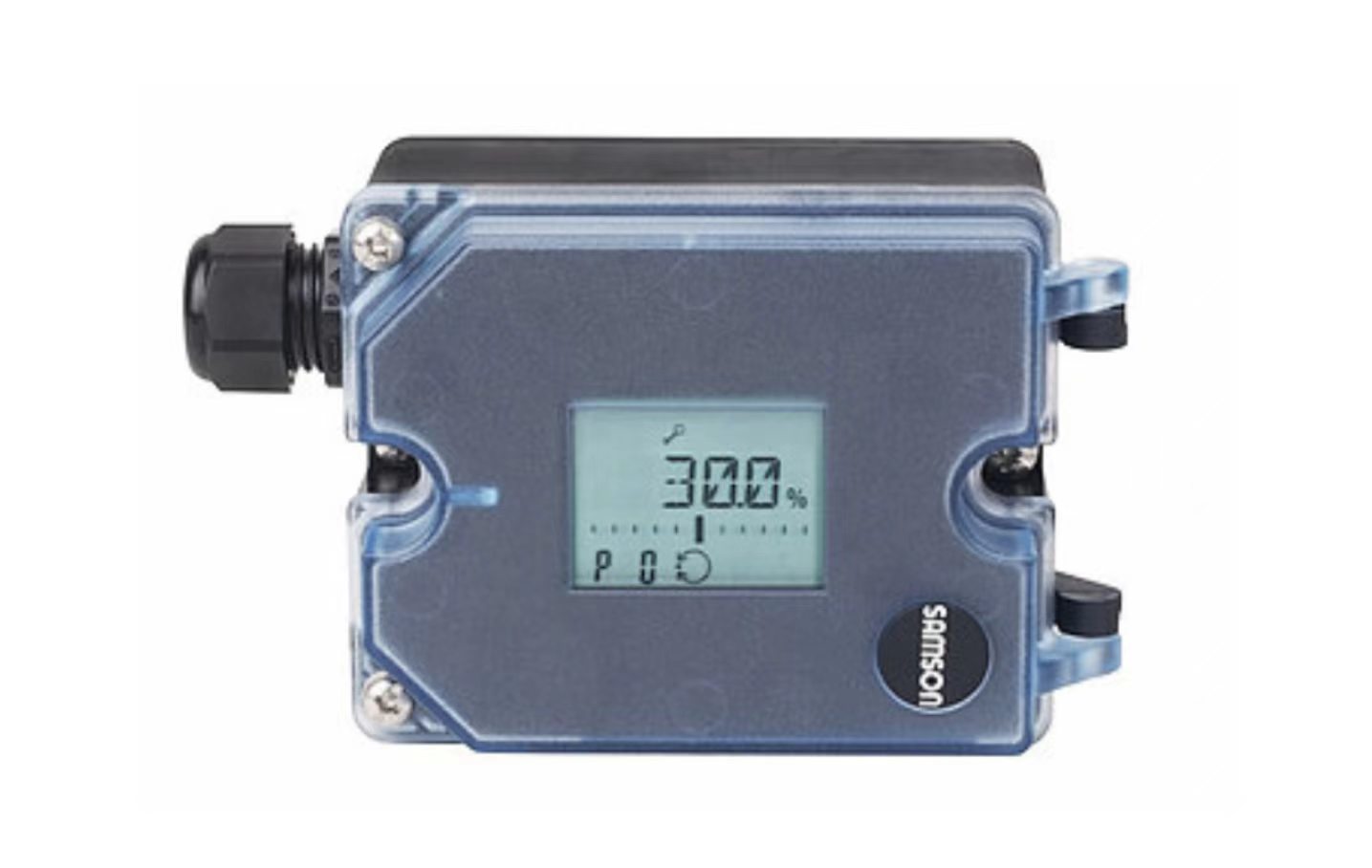

L'unità è dotata di rilevamento della posizione magnetoresistivo senza contatto, quindi non ci sono parti meccaniche soggette a usura nel percorso di feedback. È insensibile agli effetti ambientali e ai colpi di ariete. Il funzionamento è intuitivo con tre tasti capacitivi e un display LCD che può essere letto in qualsiasi posizione di montaggio grazie a una direzione di lettura selezionabile. Tutti i parametri sono memorizzati in memoria EEPROM non volatile per la protezione in caso di interruzione di corrente.

Il posizionatore offre un avvio automatico variabile e parametri preimpostati che richiedono solo la regolazione dei valori che deviano dallo standard. È possibile attivare una funzione di chiusura ermetica e il punto zero viene monitorato continuamente.

Specifiche tecniche

Settore di applicazione

Il Samson 3725 è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia e nell'automazione industriale generale. È adatto per servizi di strozzamento e applicazioni in cui sono essenziali un design compatto, un funzionamento semplice e la robustezza. Il posizionatore è sviluppato per un uso universale su attuatori lineari e rotativi.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Verificare la pressione di alimentazione (max. 7 bar). Verificare che le connessioni pneumatiche siano sicure.

• La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della curva caratteristica. Verificare che la direzione di funzionamento sia impostata correttamente. Ricalibrare il punto zero.

• Funzionamento irregolare o oscillazione: Ispezionare eventuali perdite d'aria nei tubi e nei raccordi. Verificare l'eccessivo attrito nella guarnizione della valvola o nell'attuatore.

• Errore di calibrazione del punto zero: Il punto zero è fuori range. Verificare il montaggio e riaggiustare il punto zero.

• Errore di inizializzazione: Verificare la pressione di alimentazione e la connessione del sensore di corsa. Verificare che la valvola non sia bloccata.

Modelli sostitutivi

Il Samson 3725 è una piattaforma di posizionamento compatta. Il TROVIS 3730-1 è un sostituto diretto con comunicazione HART e funzionalità avanzate. Il tipo 3724 è disponibile anche come alternativa nella stessa serie. Per alternative tra diversi fornitori, verificare il montaggio dell'attuatore, l'intervallo di corsa e il protocollo di comunicazione prima di ordinare.
