Samson 4763 Series Electropneumatic Positioner 4-20mA per Valvole di Controllo

Visualizzazione del prodotto

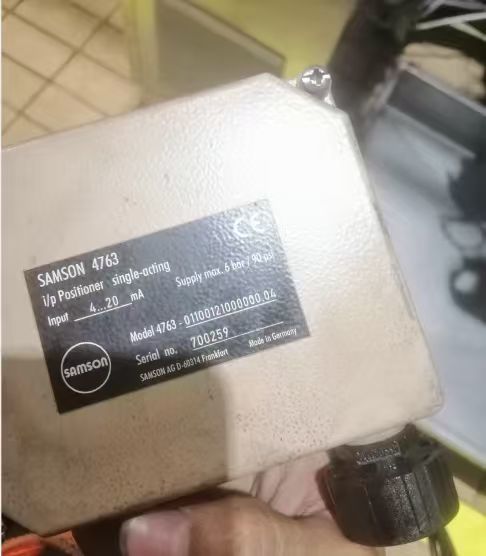

Il Samson 4763 è un posizionatore elettropneumatico progettato per il collegamento a valvole di controllo pneumatiche.Si tratta di un posizionatore a azione singola che confronta il segnale di controllo di ingresso dal sistema di controllo con la posizione effettiva della valvola, quindi emette un corrispondente segnale pneumatico all'attuatore.

Il posizionatore è compatto e di scarsa manutenzione, dotato di alluminio pressofuso, può essere montato in qualsiasi posizione ed è insensibile alle vibrazioni meccaniche.e l'unità offre un'eccellente risposta dinamica per il funzionamento normale e a intervalli divisiLa banda proporzionale regolabile (P-band) e la capacità di uscita di aria regolabile consentono una messa a punto fine per applicazioni specifiche.

Il 4763 accetta un segnale di ingresso elettrico da 4 a 20 mA o da 1 a 5 mA. Utilizza un sistema a boccaglio che opera sul principio di bilanciamento della forza.L'unità è disponibile con manometri opzionali per il monitoraggio della pressione dell'aria di alimentazione e del segnale.

Specifiche tecniche

Industria delle applicazioni

Il Samson 4763 è utilizzato nella lavorazione chimica e petrolchimica, nella generazione di energia, nella pasta e nella carta e nell'automazione industriale generale.È adatto per il servizio di throttling e le applicazioni che richiedono un posizionamento preciso delle valvoleIl suo design compatto e la sua resistenza alle vibrazioni lo rendono adatto per ambienti di processo molto impegnativi.

Problemi comuni

• Il posizionatore non risponde al segnale di ingresso: Controllare che la pressione di alimentazione sia entro 1,4 ~ 6 bar. Verificare che le connessioni pneumatiche siano sicure. Controllare che l'assemblaggio dell'ugello non sia intasato.

• La posizione della valvola non corrisponde al segnale di ingresso: Verificare l'impostazione della banda proporzionale (P-band). Verificare che la direzione di funzionamento (diretta o inversa) sia impostata correttamente. Ricalibrare il punto zero.

• Funzionamento o oscillazione irregolari: Controllare le perdite d'aria nei tubi e nei raccordi. Controllare l'eccessivo attrito nel contenitore della valvola o nell'attuatore. Verificare che la capacità di uscita dell'aria sia impostata in modo appropriato.

• Errore di taratura del punto zeroIl punto zero e' fuori raggio, controlla il montaggio e regola il punto zero.

• Pressione di alimentazione bassa: verificare che la pressione di alimentazione soddisfi il requisito minimo di 1,4 bar.

Modelli di sostituzione

Il Samson 4763 verrà interrotto nel prossimo futuro. Il suo sostituto diretto è il TROVIS 3730-1, che è il posizionatore intelligente di nuova generazione con comunicazione HART e funzionalità avanzate.Il tipo 3767 è disponibile anche come alternativaIl 4763 è un predecessore della serie 3730 e condivide una compatibilità di montaggio simile.e protocollo di comunicazione prima di ordinare.
