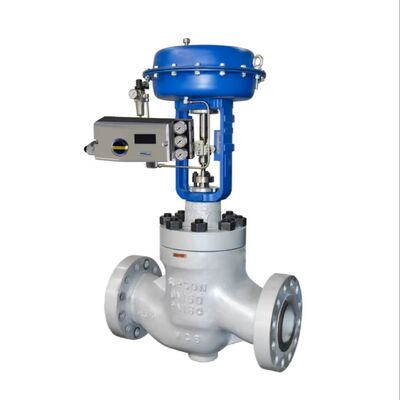

Simone 3730-3 serie posizionatore elettropneumatico di valvole HART per valvole di controllo

Panoramica del prodotto

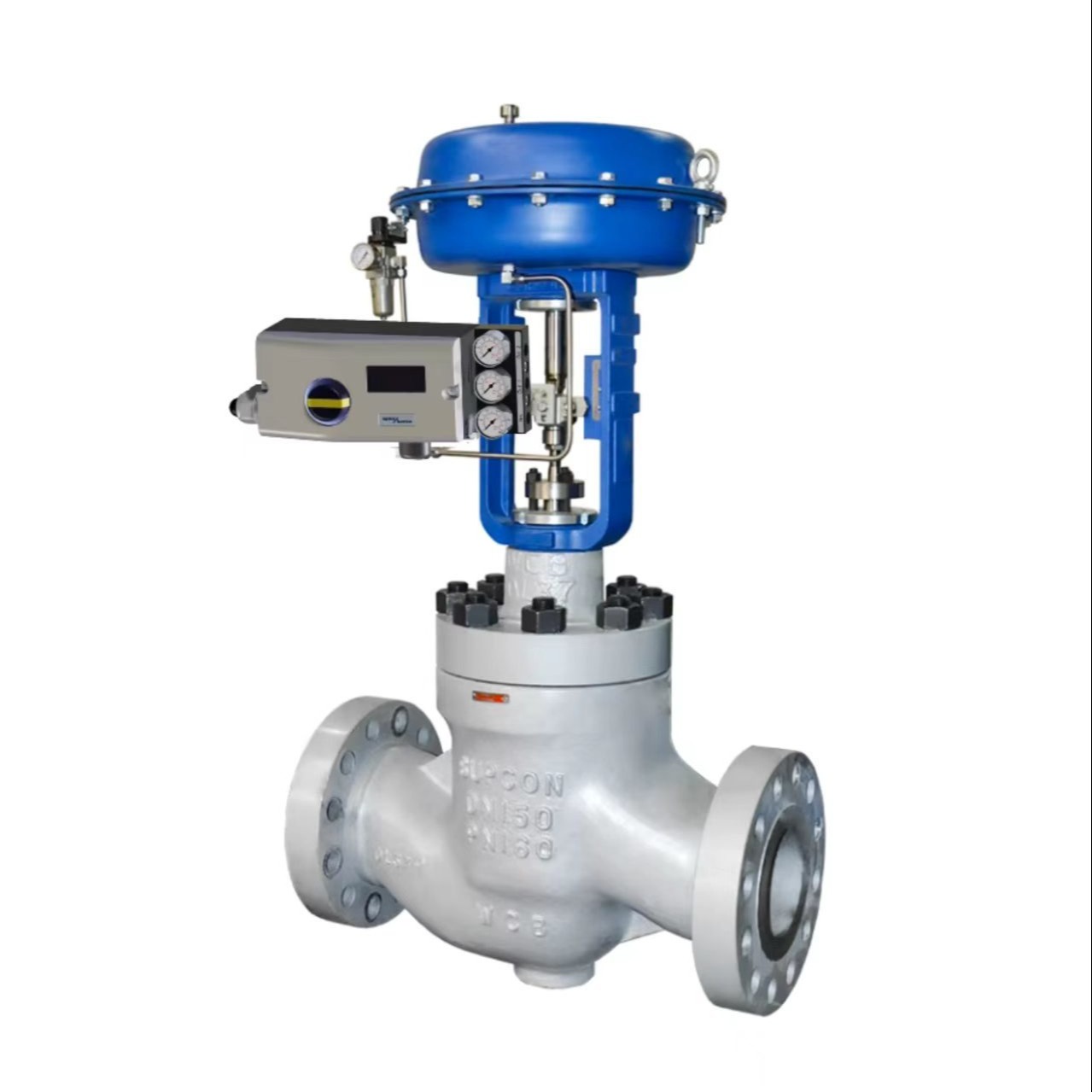

Il Samson 3730-3 è un posizionatore di valvole elettropneumatico con comunicazione HART, progettato per il montaggio su valvole di controllo pneumatiche. È un posizionatore a singola o doppia azione che confronta il segnale di controllo in ingresso dal sistema di controllo con la corsa effettiva o l'angolo di rotazione della valvola, quindi emette un segnale pneumatico corrispondente all'attuatore.

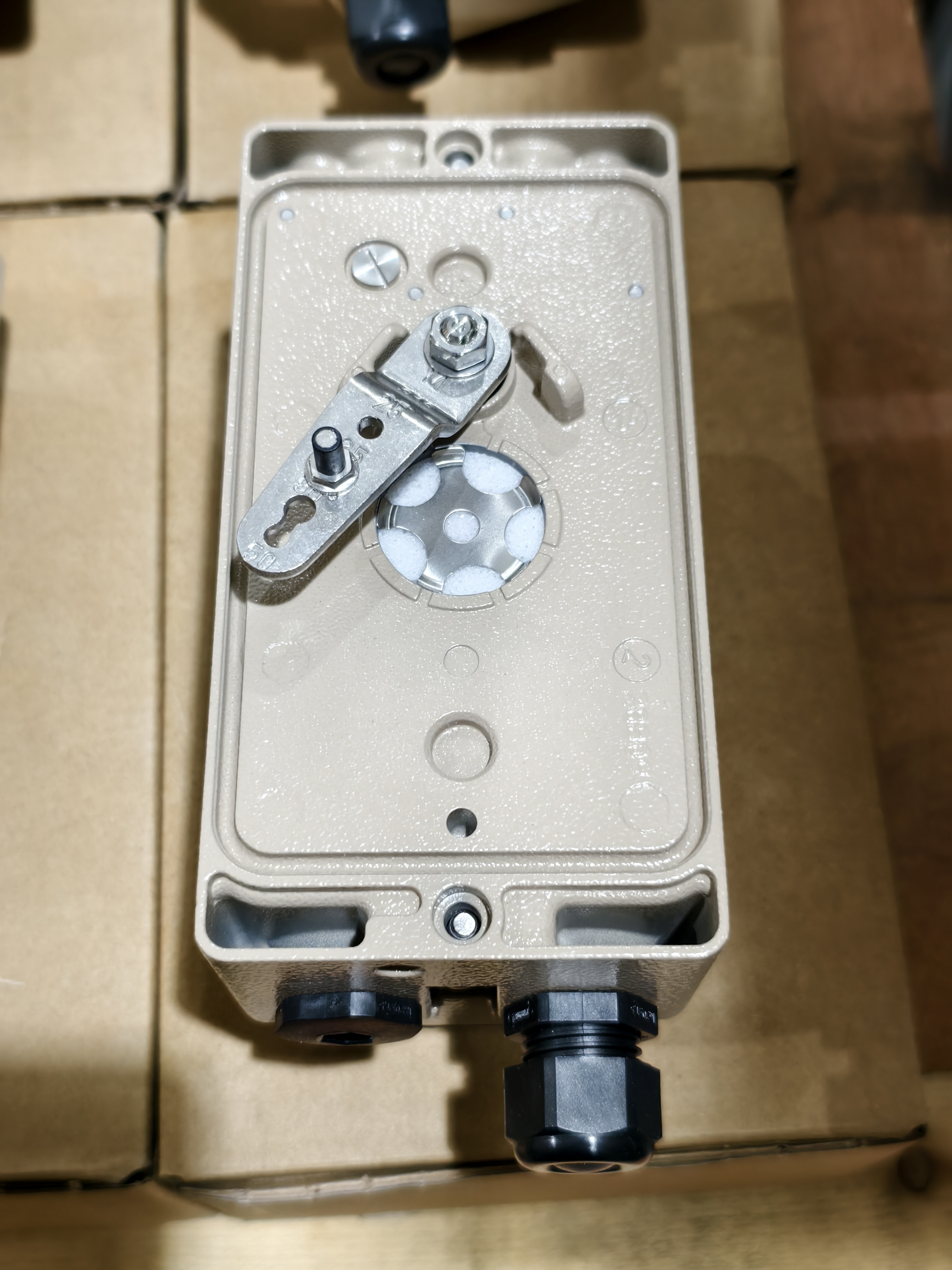

Il posizionatore è autocalibrante e si adatta automaticamente alla valvola di controllo e all'attuatore pneumatico. È dotato di un sensore di corsa calibrato senza ingranaggi suscettibili, quindi non è influenzato dall'usura della trasmissione meccanica. L'unità offre quattro diverse modalità di inizializzazione per l'avvio automatico, inclusa una modalità "Sub" (sostituzione) che consente di avviare il posizionatore in emergenza mentre l'impianto è in funzione senza muovere la valvola.

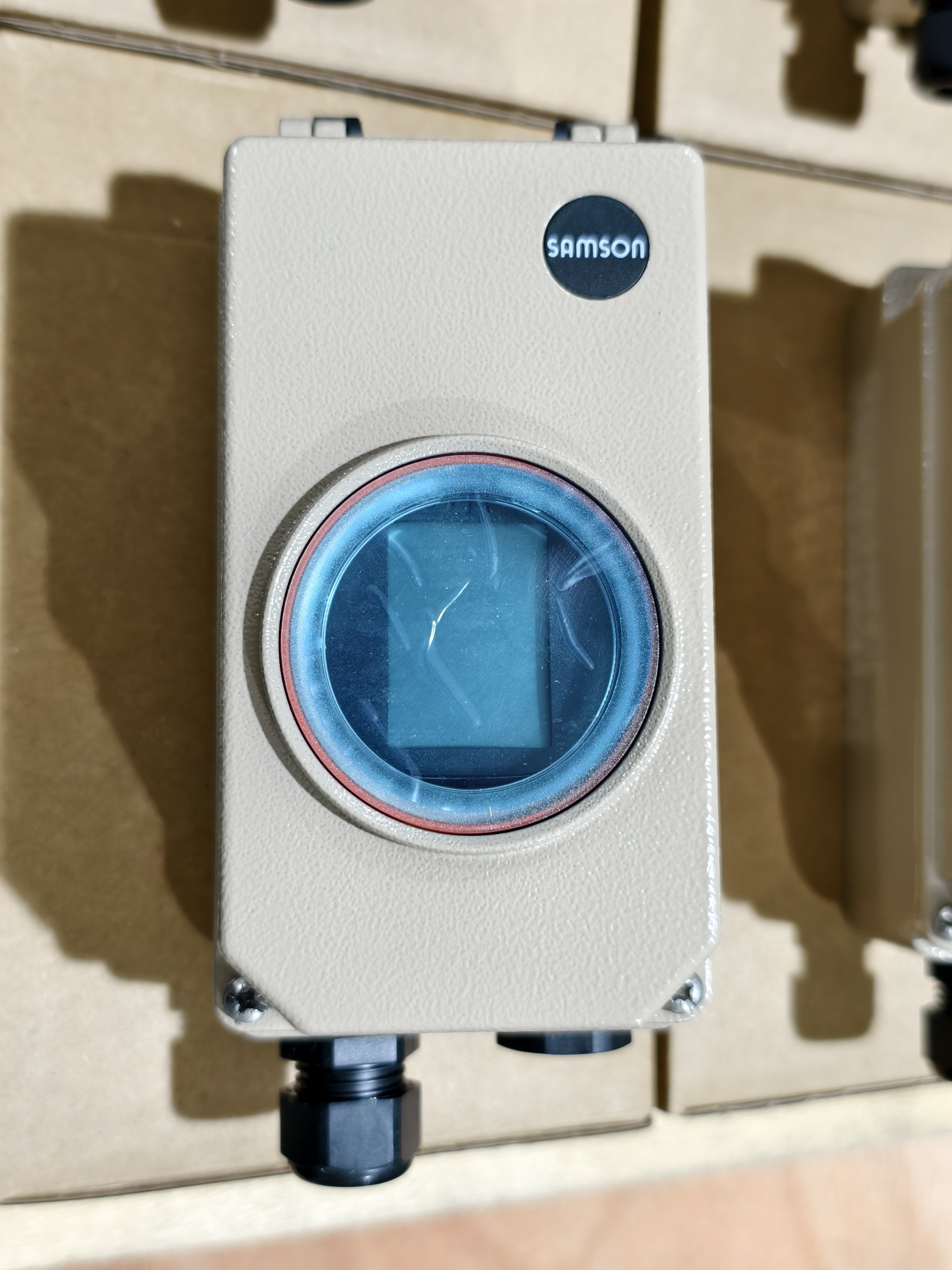

Tutti i parametri sono memorizzati in memoria EEPROM non volatile, protetta da interruzioni di corrente. Il sistema a due fili ha un piccolo carico elettrico di 410 Ω. Il display LCD può essere letto in qualsiasi posizione di montaggio grazie a una direzione di lettura ruotabile. La configurazione viene gestita tramite una semplice operazione a manopola singola guidata da menu, o tramite PC utilizzando il software TROVIS-VIEW sull'interfaccia seriale SSP.

Specifiche tecniche

Settore di applicazione

Il Samson 3730-3 è utilizzato nell'industria chimica e petrolchimica, nella generazione di energia, nella carta e cellulosa e nell'automazione industriale generale. È adatto per tempi di transito impegnativi, condizioni ambientali difficili, servizio di strozzamento e applicazioni che richiedono un sensore di corsa esterno. La diagnostica integrata EXPERTplus consente la manutenzione predittiva per le valvole di controllo.

Problemi comuni

• Errore di inizializzazione: Verificare che la pressione di alimentazione sia compresa tra 1,4 e 7 bar. Verificare che il sensore di corsa sia collegato correttamente e che la valvola non sia bloccata.

• Errore di calibrazione zero: Il punto zero è fuori range. Verificare il montaggio e reinizializzare il posizionatore.

• Errore di stato della comunicazione: Verificare il cablaggio della comunicazione HART. Verificare che la resistenza di carico sia entro le specifiche (410 Ω). Ispezionare eventuali errori di overrun, framing o parità nel buffer di comunicazione.

• Il posizionatore non risponde al segnale di ingresso: Verificare la pressione di alimentazione e i collegamenti pneumatici. Verificare che il dispositivo sia nella modalità operativa corretta.

• La valvola non raggiunge la posizione finale: Verificare che l'impostazione di limitazione della pressione di uscita non sia troppo bassa. Verificare la presenza di perdite d'aria nei tubi e nell'attuatore.

• Guasto sensore di temperatura: Misurazione della temperatura fallita. L'accuratezza della diagnostica potrebbe essere ridotta. Contattare l'assistenza per la sostituzione.

Modelli sostitutivi

Il Samson 3730-3 sarà dismesso a breve. La sostituzione diretta è il TROVIS 3730-3, che è il posizionatore intelligente di nuova generazione con comunicazione HART 7 e diagnostica valvole EXPERTplus ottimizzata. Il TROVIS 3730-3 è dotato di un sensore di posizione interno senza contatto, metà del consumo d'aria rispetto alle versioni precedenti e utilizza le stesse parti di montaggio della serie 373x. Altri modelli della serie includono il 3730-4 (Profibus) e il 3730-5 (FOUNDATION Fieldbus). Per alternative tra fornitori, la serie Neles ND9000 e la serie Masoneilan SVI-II sono frequentemente citate come concorrenti diretti.
