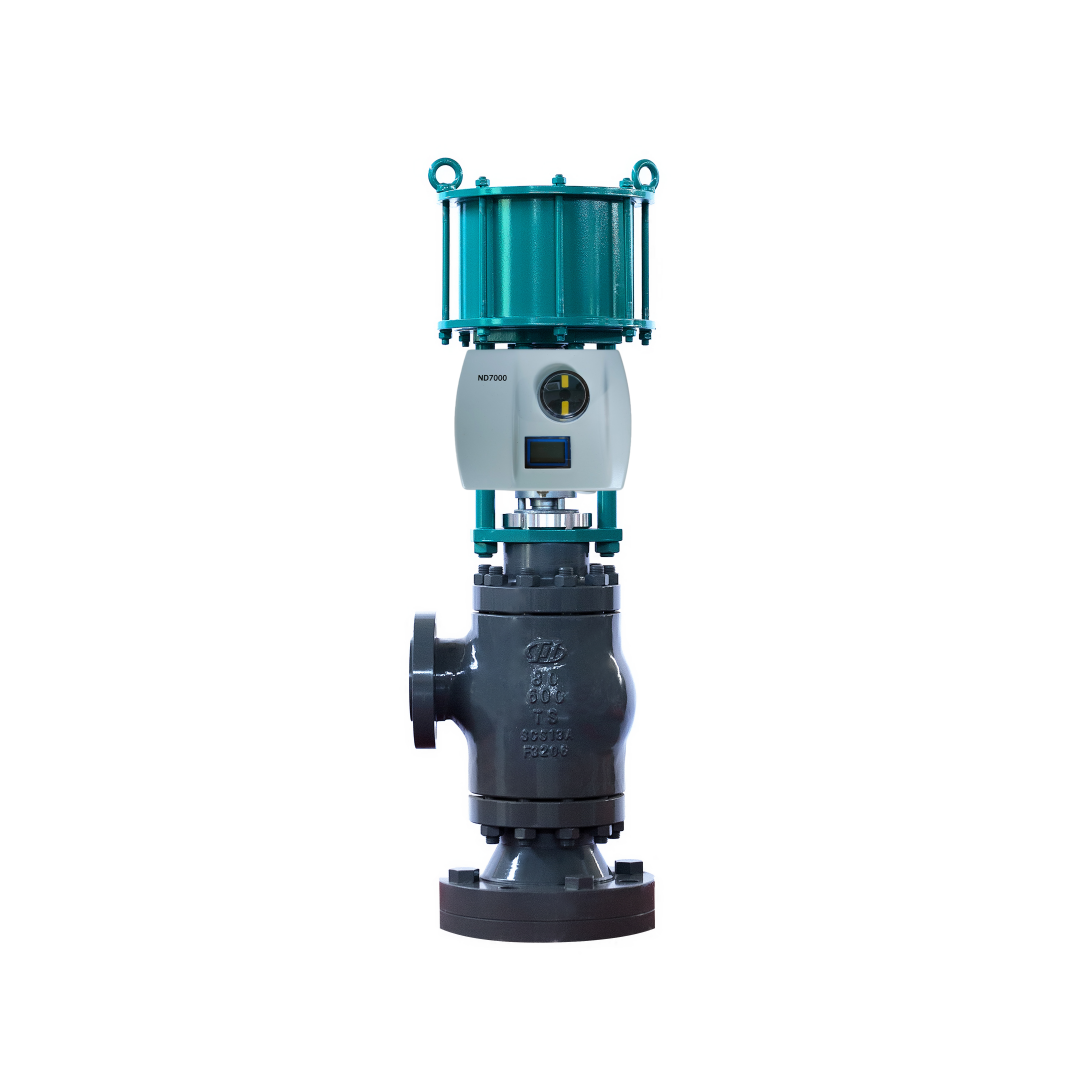

Neles ND7000 serie Intelligent Valve Controller HART 4-20mA per le valvole di controllo

Panoramica del prodotto

Il Neles ND7000 è un controllore di valvole intelligente basato su microcontrollore, progettato per operare su ogni attuatore di valvola e in tutti i settori industriali. È un dispositivo alimentato a 4-20mA che confronta continuamente il segnale di comando in ingresso con la posizione effettiva della valvola e regola l'attuatore di conseguenza. L'ND7000 è un posizionatore intelligente, affidabile e a prova di futuro con supporto a vita.

L'unità utilizza la misurazione della posizione della valvola senza contatto, quindi non ci sono parti meccaniche soggette a usura nel percorso di feedback. Supporta valvole rotative e lineari, e lo stesso dispositivo può essere utilizzato per attuatori a semplice e doppio effetto. La messa in servizio è semplice con l'interfaccia utente locale (LUI) o la configurazione remota DTM/EDD. Una funzione di calibrazione a 1 punto consente l'installazione su valvole in processo senza interrompere il funzionamento.

L'ND7000 è certificato SIL 2 da TÜV secondo IEC 61508. Dispone di diagnostica di base del dispositivo, inclusi autodiagnostica, trend di deviazione, contatori e test offline estesi. Il dispositivo è progettato per operare in condizioni ambientali difficili con un design modulare robusto, eccellenti caratteristiche di temperatura e tolleranza a vibrazioni e urti.

Specifiche tecniche

Settore di applicazione

Il Neles ND7000 è utilizzato nei settori petrolifero e del gas, chimico, della generazione di energia, minerario e dell'automazione industriale generale. Il dispositivo può essere integrato con tutti i principali sistemi DCS e supporta kit di montaggio per attuatori di terze parti. È completamente compatibile con sistemi e apparecchiature di diversi produttori.

Problemi comuni

• Una variazione del setpoint di posizione della valvola non influisce sulla posizione dell'attuatore: Controllare la pressione di alimentazione (potrebbe essere troppo bassa), la valvola a spillo bloccata, parametri di configurazione errati, attuatore o valvola bloccati, cavi del segnale collegati in modo errato o calibrazione non eseguita.

• L'attuatore va in posizione finale con una piccola variazione del segnale di ingresso: Tubi tra il controllore e l'attuatore errati. Controllare le impostazioni dei parametri PFA e ROT.

• Posizionamento impreciso: Valvola a spillo sporca, carico dell'attuatore troppo elevato, pressione di alimentazione troppo bassa, sensori di pressione o valvola a spillo difettosi, o perdita dell'attuatore.

• Overshooting o posizionamento troppo lento: Modificare il valore PERF, valvola a spillo sporca, tubo dell'aria di alimentazione troppo piccolo o filtro dell'aria di alimentazione sporco.

Modelli sostitutivi

Il Neles ND7000 è una piattaforma matura di controllori di valvole intelligenti. La serie ND9000 è l'aggiornamento di prossima generazione con diagnostica avanzata e opzioni di fieldbus. L'ND7000 funge da sostituzione diretta per i posizionatori legacy NE700/NP700. Per alternative tra fornitori, verificare il montaggio dell'attuatore, il range di corsa e il protocollo di comunicazione prima di ordinare.
