Neles ND9000 Controller Intelligente per Valvole HART Fieldbus per Valvole di Controllo

Visualizzazione del prodotto

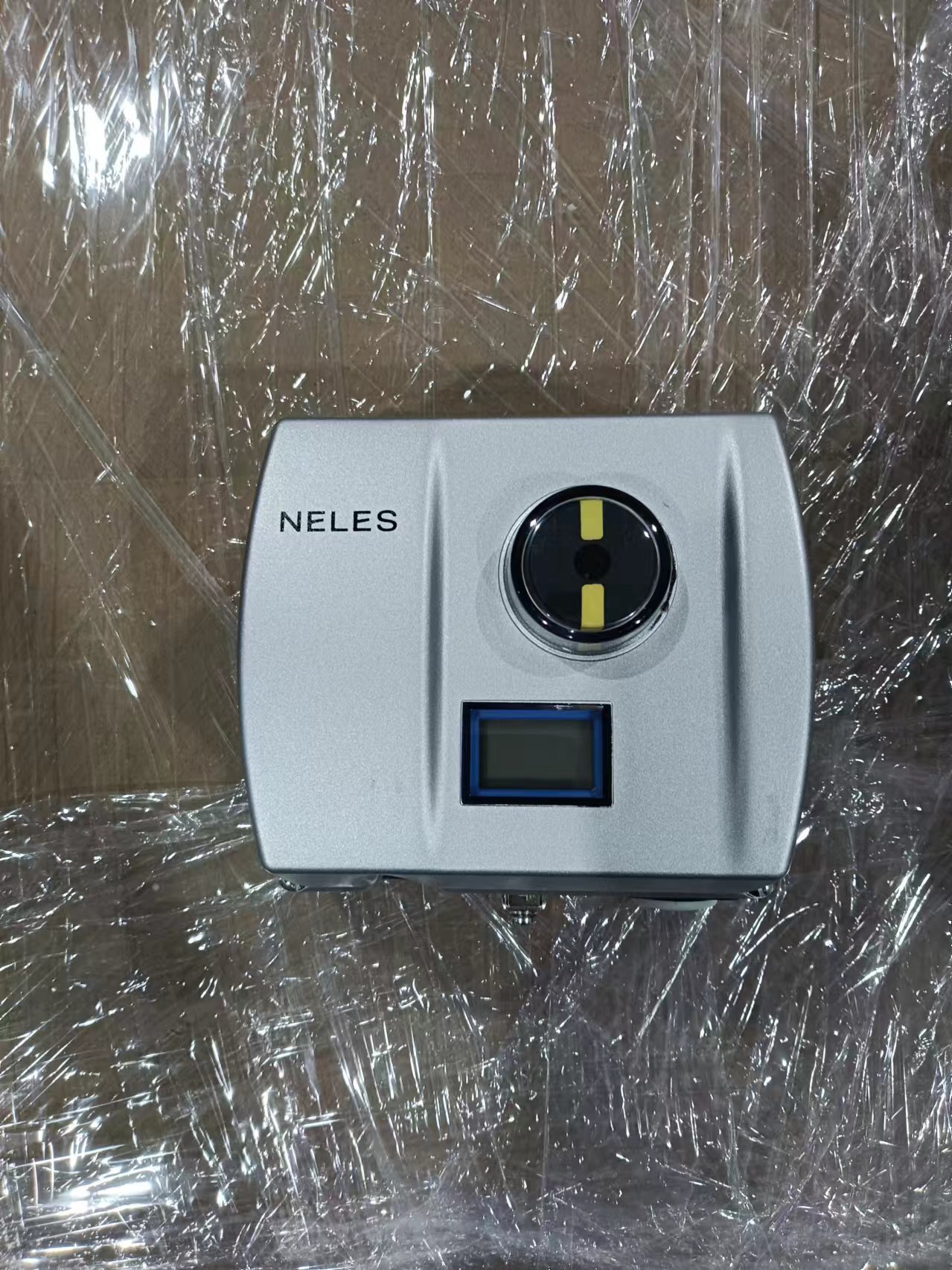

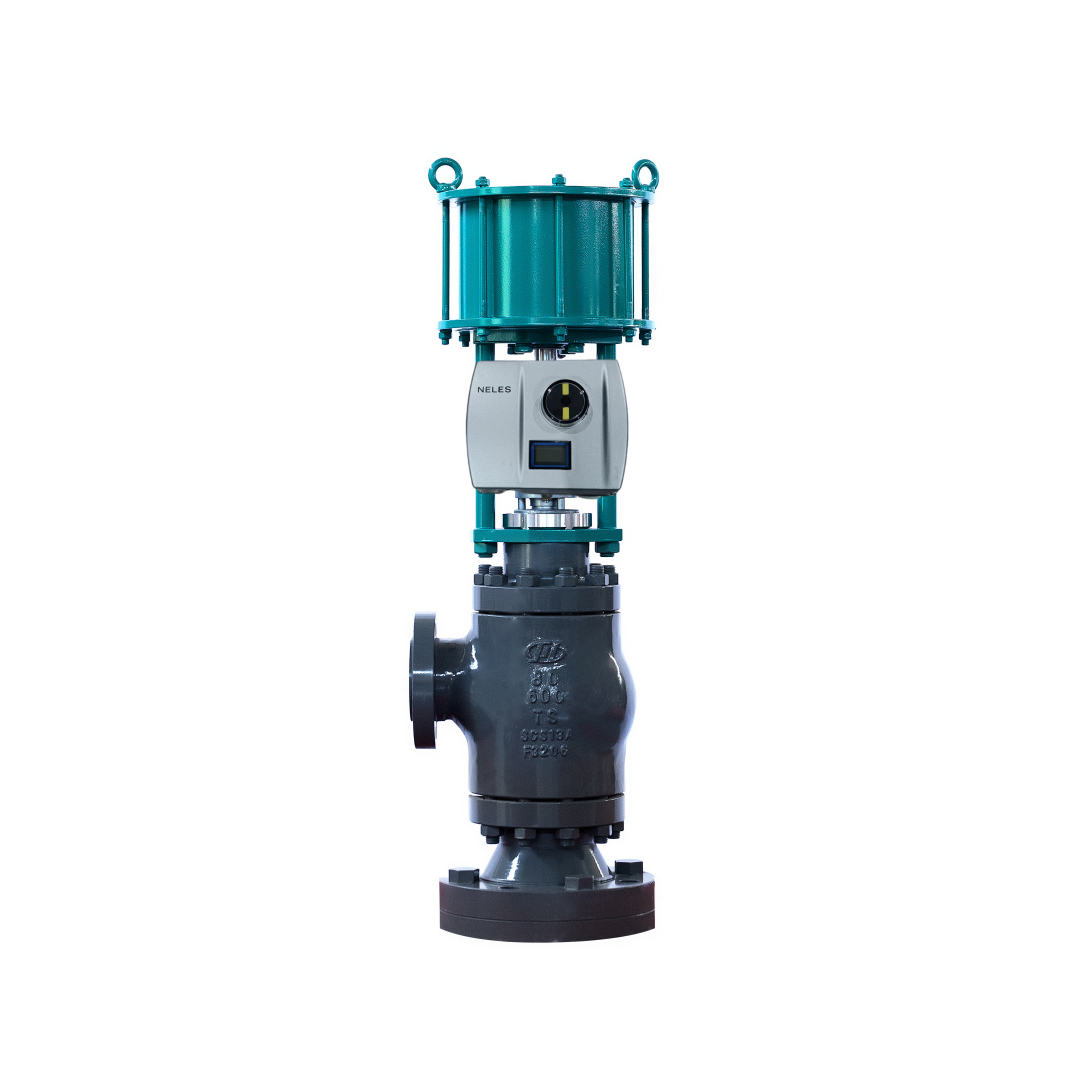

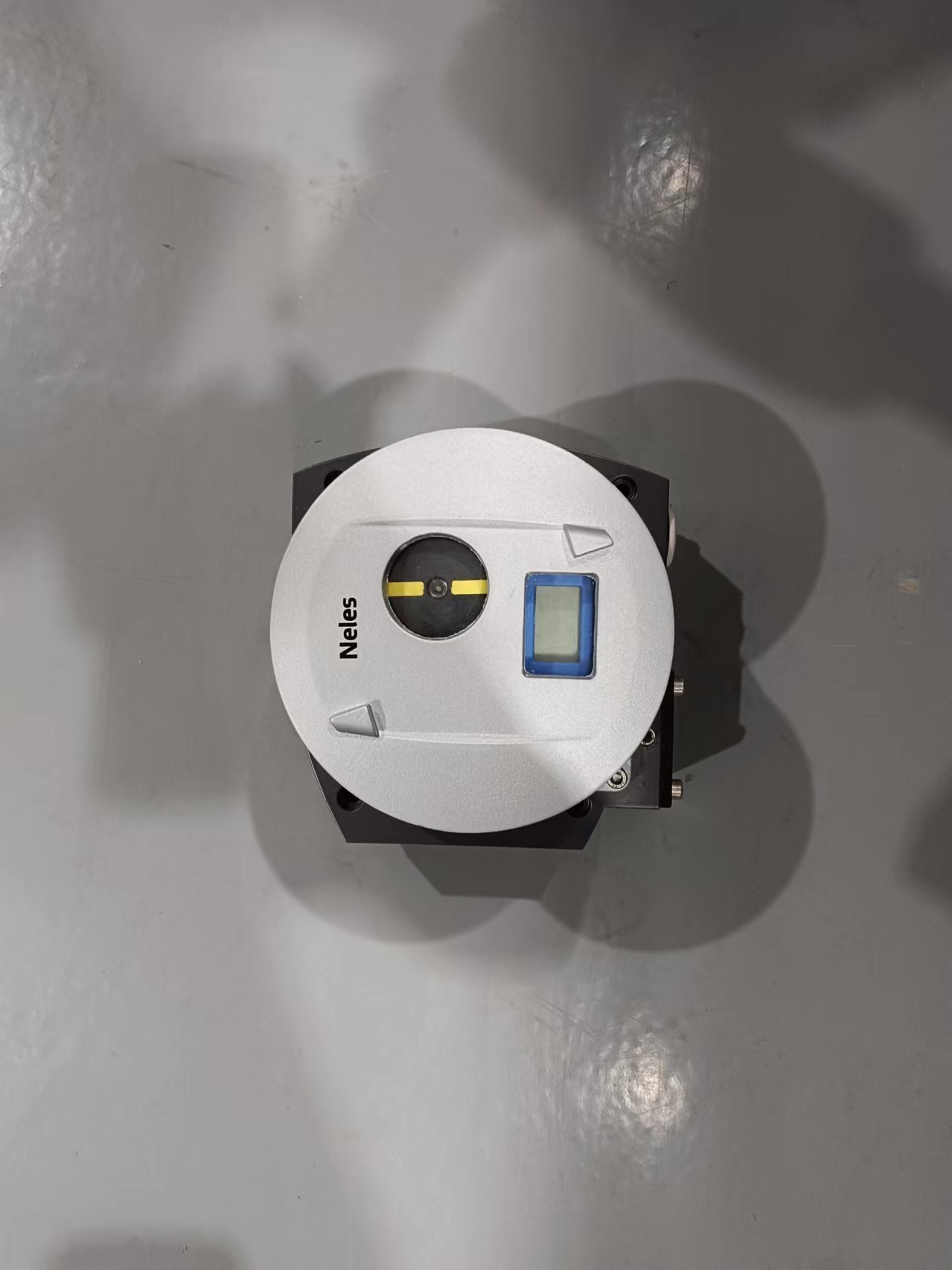

Il Neles ND9000 è un controllore di valvola intelligente basato su microcontrollore progettato per il controllo preciso degli attuatori pneumatici.È un dispositivo alimentato da 4-20mA o bus di campo che confronta continuamente il segnale di comando di ingresso con la posizione effettiva della valvola e regola di conseguenza l'attuatoreL'ND9000 è progettato per funzionare su tutti gli attuatori delle valvole di controllo e in tutte le aree industriali.

L'unità utilizza la misurazione della posizione della valvola senza contatto, quindi non ci sono parti di usura meccanica nel percorso di feedback.e lo stesso dispositivo può essere utilizzato per attuatori a azione singola e a azione doppia. La messa in servizio è semplice con l'interfaccia utente locale (LUI) o la configurazione remota DTM/EDD. Una funzione di calibrazione a 1 punto consente l'installazione su valvole in fase di lavorazione senza disturbare il funzionamento.

L'ND9000 è certificato SIL 2 dal TÜV in base alla norma IEC 61508.e diagnostica della comunicazioneIl dispositivo memorizza fino a 8000 allarmi online e promemoria di manutenzione con un periodo di conservazione dei dati di 25 anni.e condizioni di usura per la manutenzione predittiva.

Specifiche tecniche

Industria delle applicazioni

L'Neles ND9000 è utilizzato nel settore petrolifero e del gas, nella lavorazione chimica, nella generazione di energia, nella pasta e nella carta, nelle miniere e nell'automazione industriale generale.posizionamento della valvola del reattoreIl dispositivo può essere integrato con tutti i principali sistemi DCS e supporta kit di montaggio per tutti gli attuatori di terze parti.Sono disponibili versioni approvate per le applicazioni offshore.

Problemi comuni

• Mancata taratura a causa della posizione della valvola fuori raggio: Controllare la pressione di alimentazione dell'aria. Per gli attuatori a doppia azione, impostare la pressione circa 10 PSI al di sotto della pressione minima prevista. Per gli attuatori a azione singola, non superare la pressione nominale dell'attuatore.Verificare l' H-Clip sulla leva di feedback è livello, rettilineo e allineato con l'albero di feedback della valvola

• ERR / Viaggio troppo breve: Il posizionatore ha rilevato che la variazione dell'angolo fisico dell'albero di feedback non ha raggiunto la soglia minima di misurazione elettrica durante l'autotune.

• ERR / deviazione di controllo: La posizione della valvola si discosta dal punto di impostazione oltre il limite configurato.

• Avvertimento di rilevamento della caccia: Oscillazione della valvola rilevata. Cambiare il livello di prestazione a meno aggressivo per stabilizzare la valvola. Verificare che la capacità della valvola della bobina sia adeguata per l'attuatore.

• Calibrazione di posizione fallita: Verificare i parametri di configurazione e il montaggio del controller. Verificare che l'albero del controller sia allineato correttamente.

• Fallimento del sensore di temperatura: la misurazione della temperatura non è riuscita. la precisione delle misurazioni è ridotta. sostituire il dispositivo ND alla prossima occasione di manutenzione.

• Pressione di approvvigionamento eccessiva: la pressione di alimentazione supera le condizioni di funzionamento specificate.

Modelli di sostituzione

Il Neles ND9000 è una piattaforma matura di controllo di valvole intelligenti.i posizionatori della serie ND7000 sono predecessori diretti il ND9000 funge da aggiornamento funzionale con opzioni di diagnostica e bus di campo migliorate. Le ND9103HX8T e ND9106HX8T sono specifiche varianti di modello della serie ND9000 che offrono una certificazione a prova di esplosione migliorata.Distanza di percorrenza, e protocollo di comunicazione prima di ordinare.
