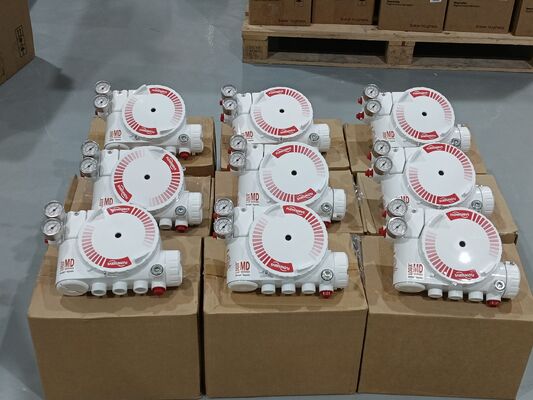

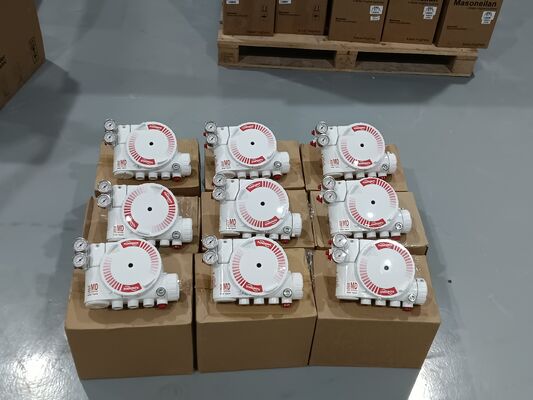

Posizionatore digitale Flowserve Logix 3200MD HART 5 4-20mA per valvole di controllo

Visualizzazione del prodotto

Il Flowserve Logix 3200MD è un posizionatore di valvole HART digitale che utilizza la tecnologia piezo all'avanguardia per fornire prestazioni e affidabilità superiori.di potenza superiore a 50 W, ma non superiore a 50 W.

Il 3200MD può essere facilmente configurato utilizzando i pulsanti locali, il portatile HART e il software SoftTools.e sintonizzazione automatica con selezione di guadagno dinamicoIl posizionatore utilizza HART 5 per la comunicazione.

L'unità supporta attuatori a doppia azione e a azione singola per montature lineari e rotanti.L'alloggiamento a prova di esplosione è classificato classe I divisione 1 gruppi B-D, Ex d IIB+H2, AEx d IIB+H2.

Specifiche tecniche

Industria delle applicazioni

Il Flowserve Logix 3200MD è utilizzato in petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass delle turbine e regolazione del flusso negli impianti.

Problemi comuni

• Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.

• Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

• L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.

• Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata o MPC attivo. Sensore di riposizionamento. corsa di calibrazione.

• Posizione azionata completamente aperta o chiusa: colpo non calibrato, circuito interno del sensore Hall non collegato, impostazione sbagliata dell'azione dell'aria o tubo invertito.

• Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.

Modelli di sostituzione

Il Flowserve Logix 3200MD è una piattaforma di posizionamento digitale matura. Per applicazioni che richiedono un'integrità di sicurezza aggiuntiva, la variante Logix 3200MD + offre funzionalità avanzate.,Il Logix 3800 è un modello alternativo all'interno della stessa famiglia di prodotti.
