Flowserve Logix 520MD Posizionatore Digitale per Valvole HART 4-20mA per Valvole di Controllo

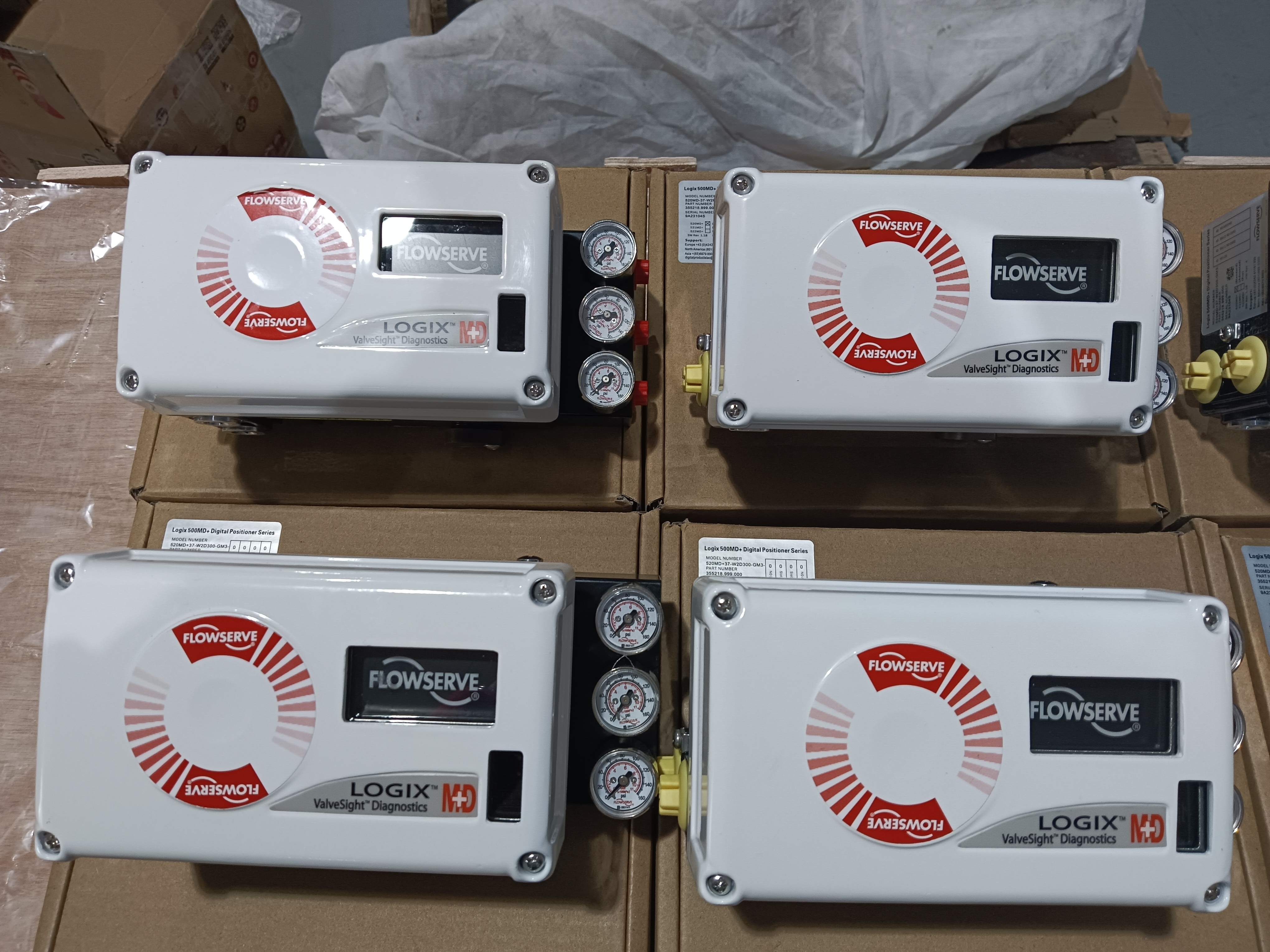

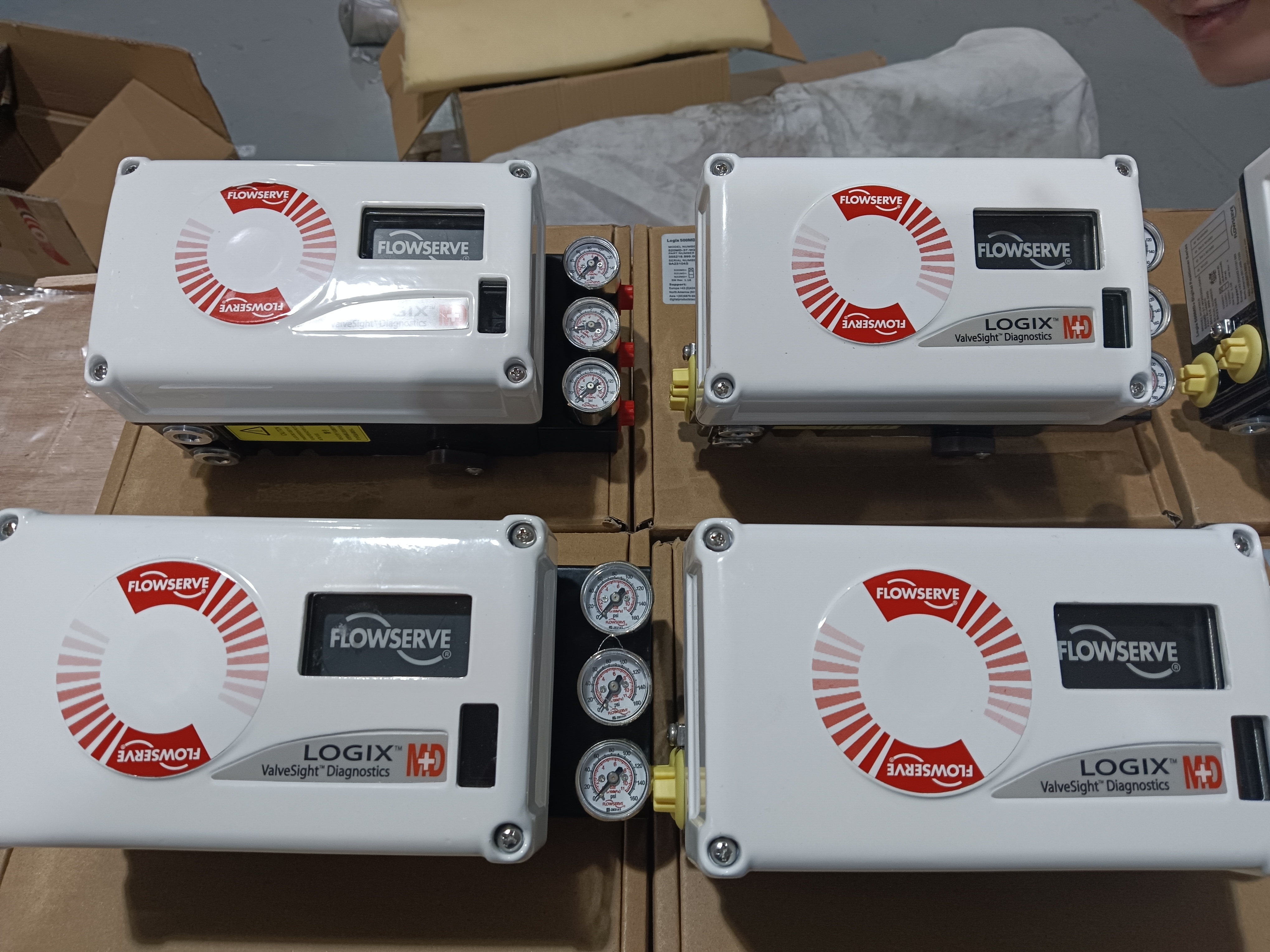

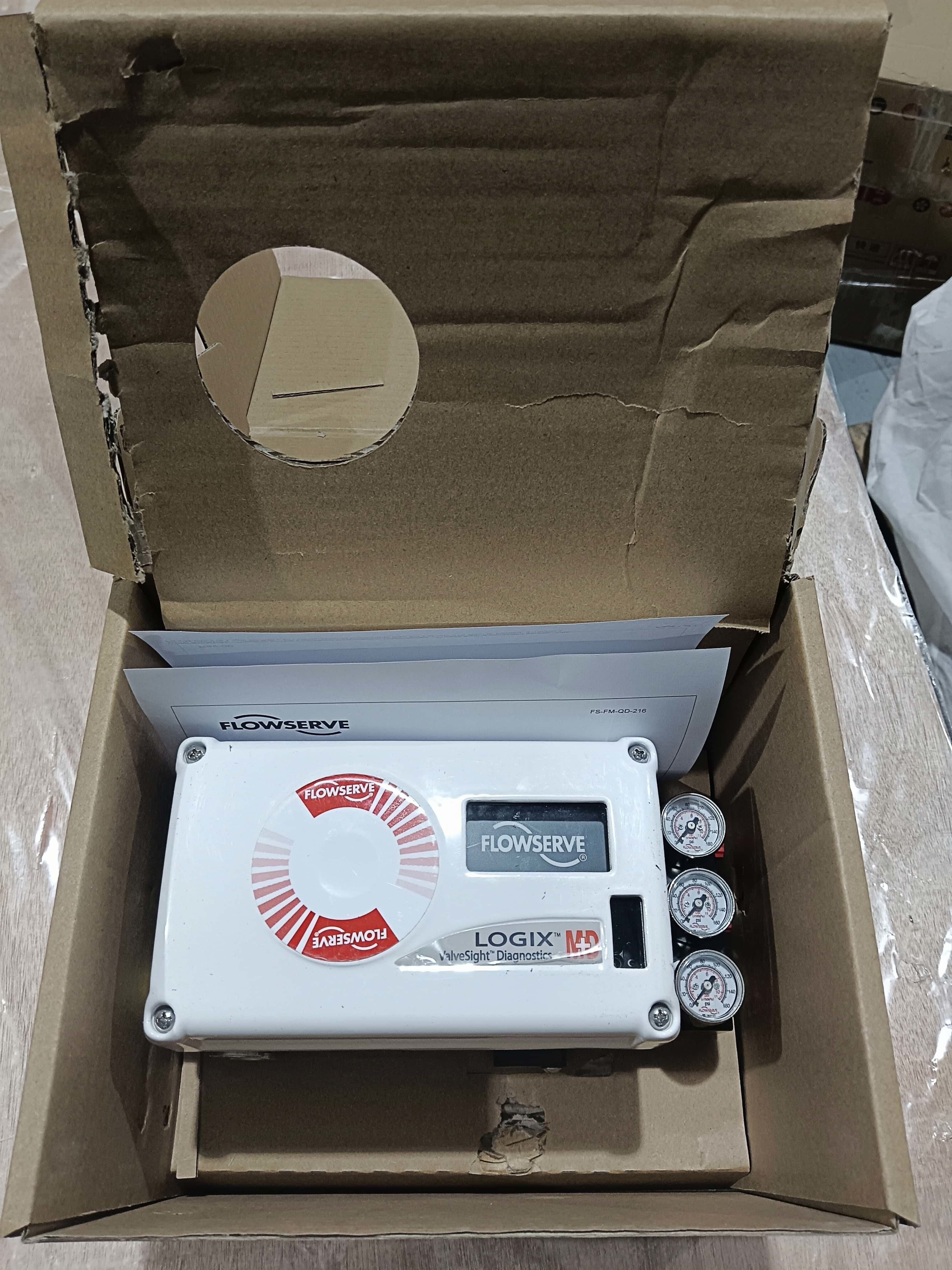

Visualizzazione del prodotto

Il Flowserve Logix 520MD è un posizionatore di valvola digitale progettato per il controllo preciso di attuatori pneumatici.e 7 supportati) per convertire i segnali di ingresso in uscite pneumatiche per attuatori rotanti e lineariIl posizionatore combina funzioni avanzate di posizionamento e sintonizzazione con una configurazione comoda e potenti strumenti diagnostici.

Il 520MD utilizza un algoritmo di sintonizzazione di guadagno multi-variabile che consente grandi cambiamenti di passo con un minimo di sovraccarico mantenendo la risoluzione per rispondere a cambiamenti di passo molto piccoli.La procedura di sintonizzazione automatica esegue cicli sull'attuatore per produrre una risposta misurata e seleziona valori di guadagno che forniscono prestazioni adeguate dell'attuatoreUn selettore di modificazione del guadagno può aumentare o diminuire il guadagno calcolato per prestazioni ottimali.

La configurazione viene gestita attraverso semplici impostazioni di interruttore DIP per la modalità di sintonizzazione e altre impostazioni comuni.I set di sintonizzazione possono essere modificati con un dispositivo portatile o con il software ValveSight per accogliere una vasta gamma di dimensioni e tipi di attuatoriL'unità dispone di una progettazione di controllo in due fasi per tempi di risposta più rapidi e un controllo più rigoroso, con basso consumo di aria.

Specifiche tecniche

Industria delle applicazioni

Il Flowserve Logix 520MD è utilizzato in petrolio e gas, lavorazione chimica, generazione di energia, trattamento dell'acqua e industrie farmaceutiche.posizionamento della valvola del reattore, automazione del bypass delle turbine, regolazione del flusso negli impianti e operazioni igieniche delle valvole.

Problemi comuni

• Nessun lampeggiante LEDVerificare che la corrente di alimentazione sia di almeno 3,6 mA e verificare la polarità.

• Comunicazioni irregolari: problemi di segnale HART. Verificare che la larghezza di banda della sorgente corrente sia limitata a 25Hz. Verificare lunghezza e impedenza del cavo. Utilizzare una barriera di sicurezza intrinseca compatibile.

• L'unità non risponde ai comandi analogici: L'unità è in modalità di comando digitale o si è verificato un errore di taratura.

• Indicazione della posizione della valvola non come previsto: Montaggio del sensore di posizione non a 180 gradi, corsa non calibrata, MPC attivo o caratterizzazione dell'utente attiva. Sensore di riposizionamento. corsa di calibrazione.

• Posizione guidata completamente aperta o chiusa, non rispondente al comando: Corso non calibrato, circuito interno del sensore Hall non collegato, impostazione errata dell'azione dell'aria, tubo invertito o problema del convertitore I/P.

• Necessaria la taratura dell'attrito: Nessuna taratura di attrito eseguita dal ripristino di fabbrica. Eseguire la taratura di attrito utilizzando il menu di visualizzazione, portatile o DTM.

Modelli di sostituzione

La serie Flowserve Logix 520MD è una piattaforma di posizionamento digitale matura.Per gli impianti più recenti, il Logix 3200MD e il Logix 3800MD sono modelli alternativi all'interno della stessa famiglia di prodotti.e protocollo di comunicazione prima di ordinare.
