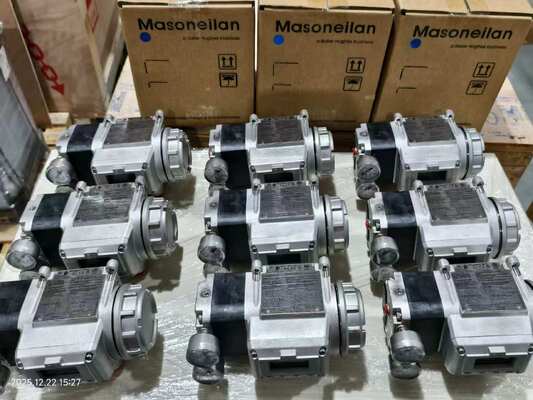

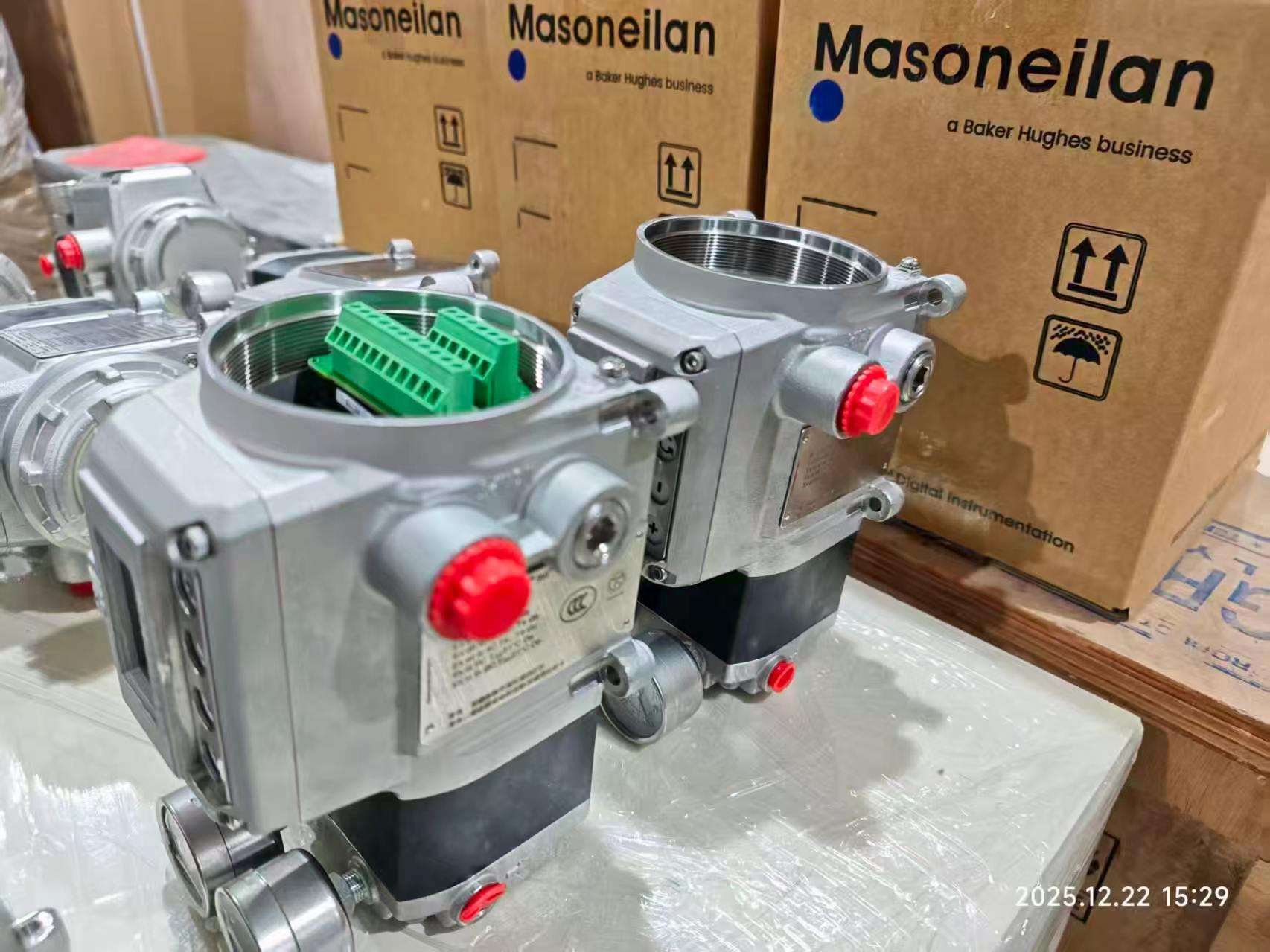

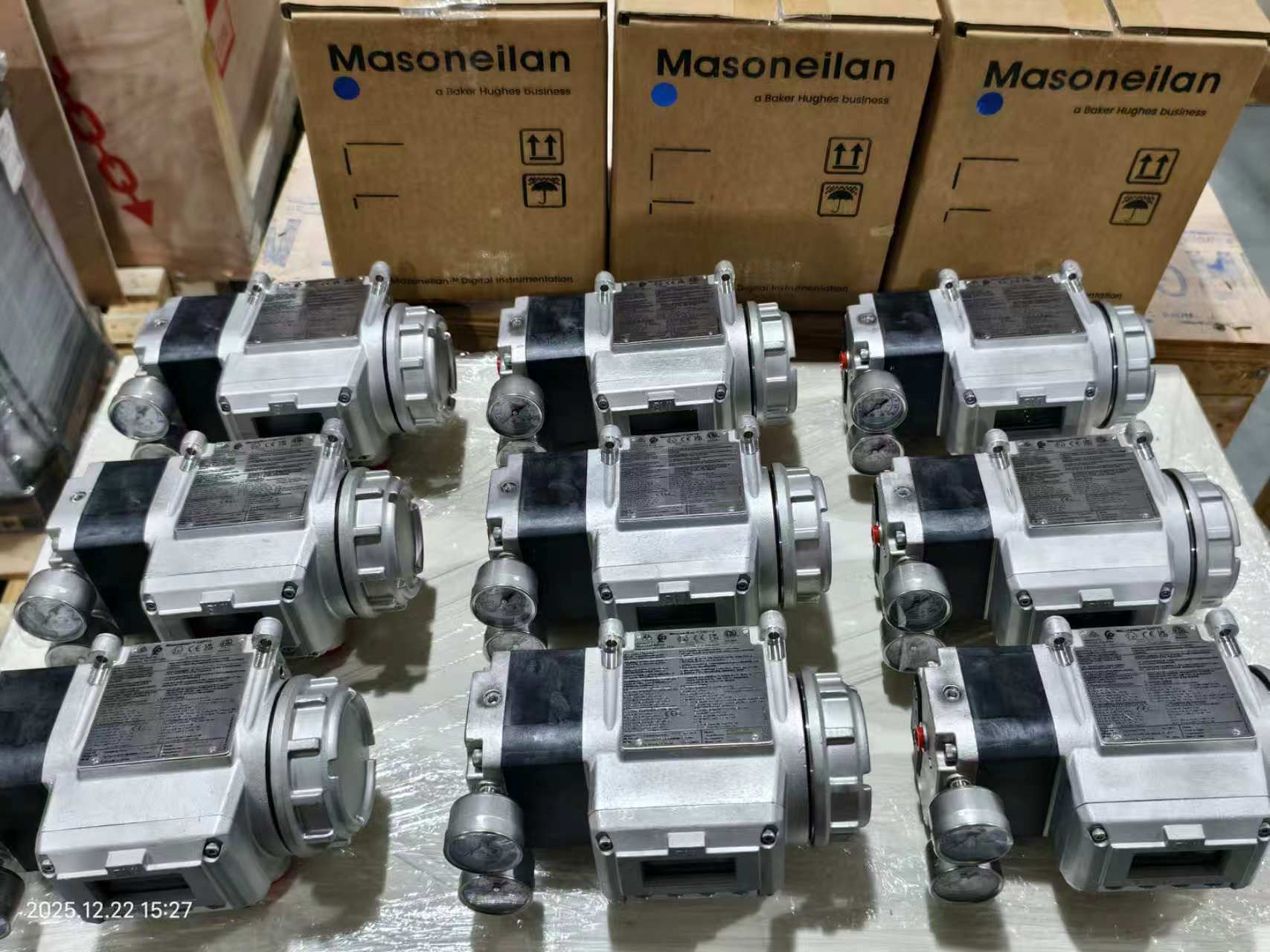

Masoneilan SVI3 posizionatore digitale di valvole di terza generazione HART 7 per valvole di controllo

Visualizzazione del prodotto

Il Masoneilan SVI3 è il posizionatore digitale di valvola di terza generazione di Baker Hughes.Basato su oltre 20 anni di tecnologia di rilevamento della posizione delle valvole, utilizza algoritmi di controllo e diagnostica avanzati insieme al rilevamento della posizione senza contatto per fornire prestazioni di posizionamento accurate, reattive e affidabili.

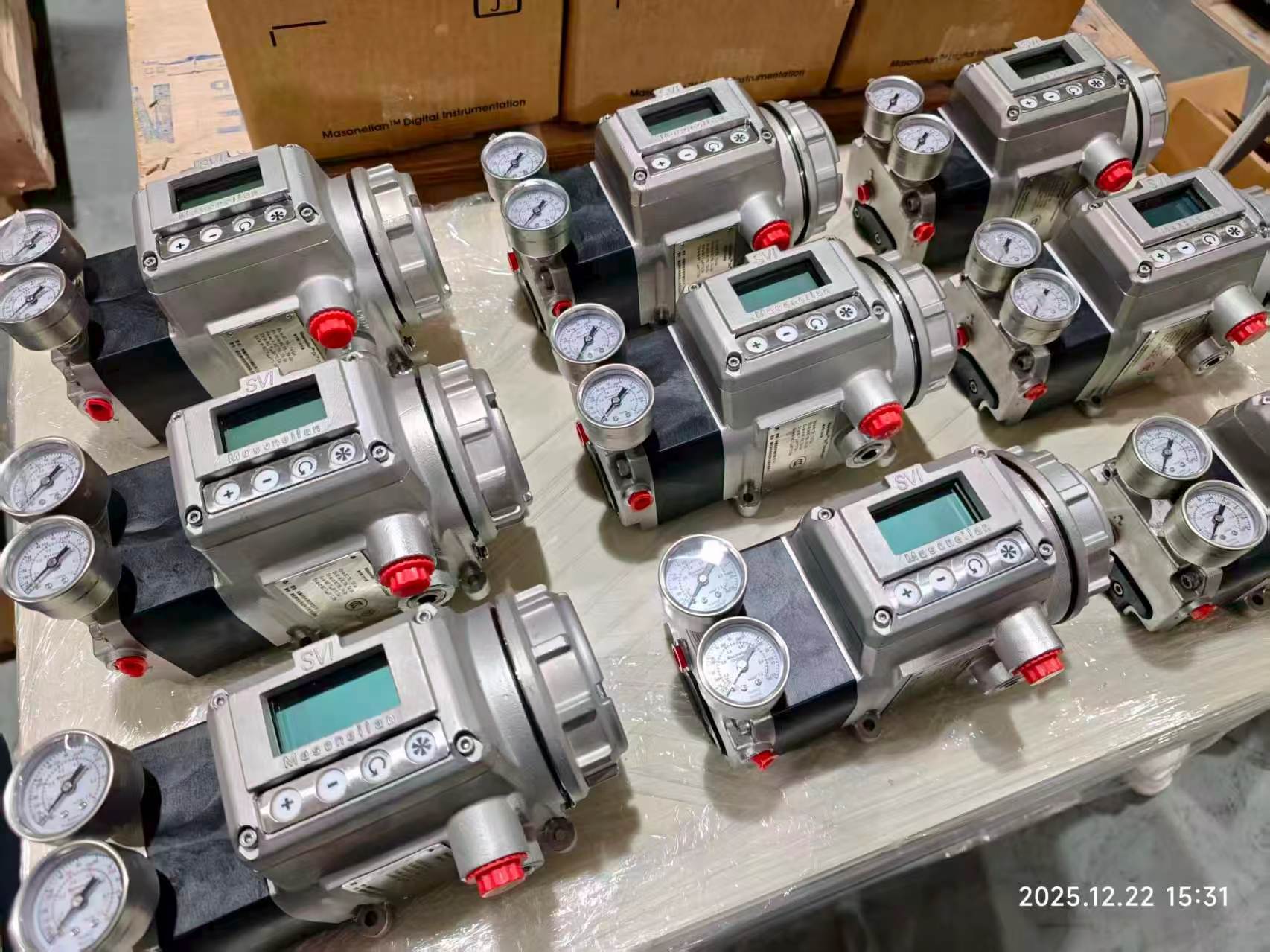

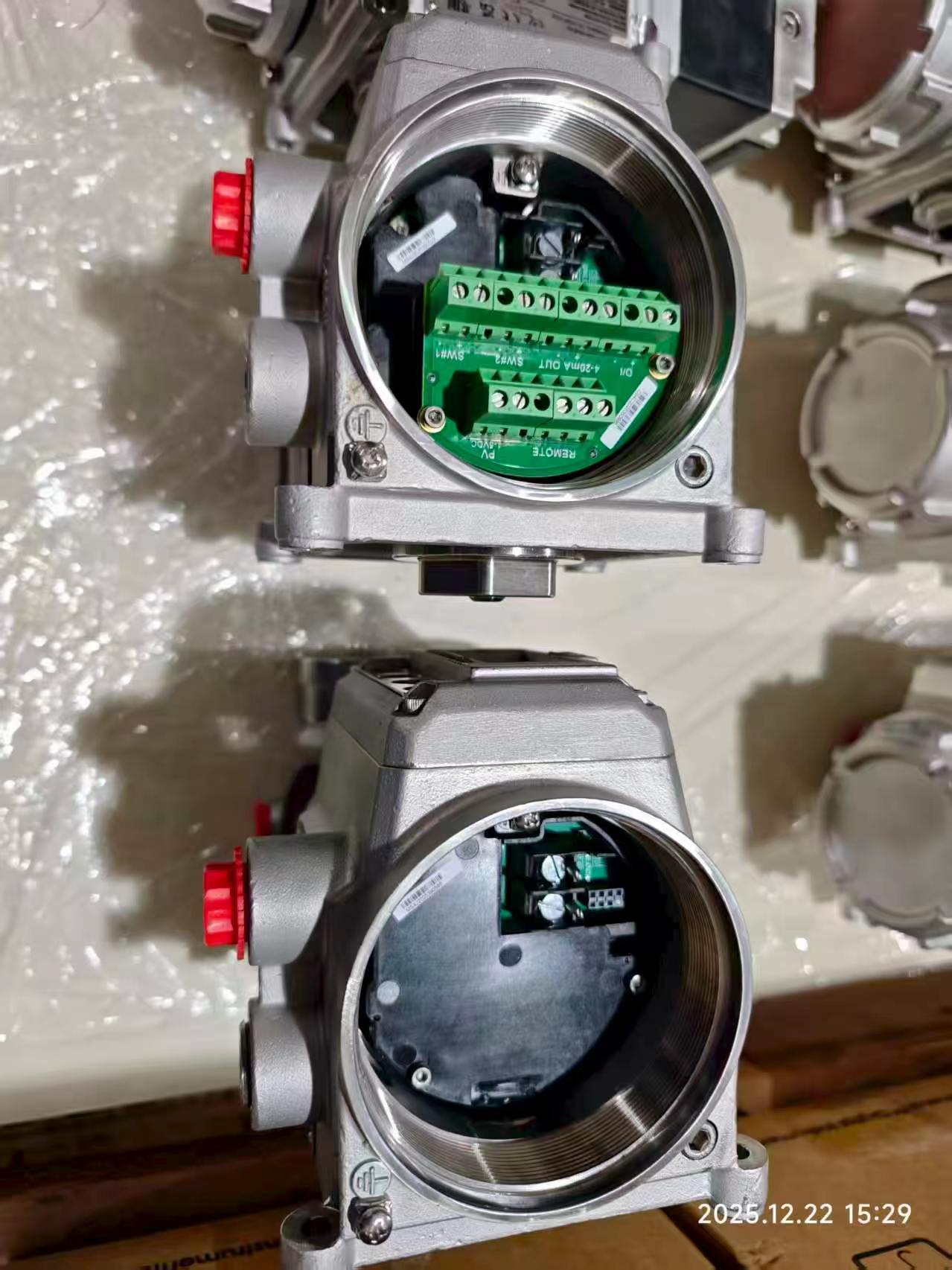

Il sensore di posizione senza contatto legge attraverso la carcassa, quindi nessuna parte meccanica in movimento entra nella cavità principale della carcassa.Una caratteristica di spicco è la configurazione e la taratura Smart Cal a un solo pulsanteL'interfaccia utente locale include un display grafico ad alto contrasto e pulsanti per luoghi pericolosi.Il dispositivo si integra con tutti i principali sistemi di controllo tramite supporto DTM ed EDD.

L'SVI3 include 19 nuove tecnologie di diagnostica online delle valvole che monitorano continuamente lo stato di salute delle valvole durante il funzionamento.consentire l'analisi delle tendenze prima che i problemi influenzino il funzionamento dell'impiantoIl consumo di aria allo stato stazionario è ridotto del 40% rispetto alle generazioni precedenti, mentre la distribuzione dell'aria è migliorata del 15% per un'azione più veloce.

Specifiche tecniche

Industria delle applicazioni

Il Masoneilan SVI3 è utilizzato nella generazione di energia, nella raffinazione, nella petrolchimica, nel settore petrolifero e del gas intermedio e nel settore petrolifero e gas a monte.torri di raffreddamento, edifici di reattori, edifici di turbine, generatori di vapore a recupero termico, bilanciamento dell'impianto, distillazione, riformazione idroelettrica, cracking, miscelazione secondaria, spegnimento e frazionamento,compressione del gas di carica, la separazione, le operazioni di integrità delle condotte, la disidratazione, la refrigerazione, la liquefazione, il carico e il trasporto, la rigasificazione e la compressione.

Problemi comuni

• Smart Cal non riesce a completare: Controllare che la pressione di alimentazione sia entro i 20-120 psi. Verificare che i limiti di percorrenza della valvola siano all'interno del range nominale. Assicurarsi che la valvola non sia bloccata o legata.

• Oscillazione di posizione o cicloSe i cicli di posizionamento sono molto più lunghi dei cicli di impostazione, il posizionatore può essere la causa del ciclo.uno stelo rotto, o componenti di feedback di posizione disconnessi.

• Fallimento della comunicazione con il portatile HART: verificare che la resistenza del circuito sia adeguata; verificare che la tensione del terminale soddisfi i requisiti di conformità (9Vdc @ 20mA, 11Vdc @ 4mA).

• Errore di bassa potenza (LOW_POWER): corrente di ingresso inferiore a 3,15 mA. Aumentare la corrente del circuito a 4 mA per la taratura e la diagnostica.

• TuneERR appare dopo l'autotune: può essere richiesta una regolazione manuale.

• SelfCheckError o errore hardwareSe il guasto persiste, sostituire il modulo elettronico.

Modelli di sostituzione

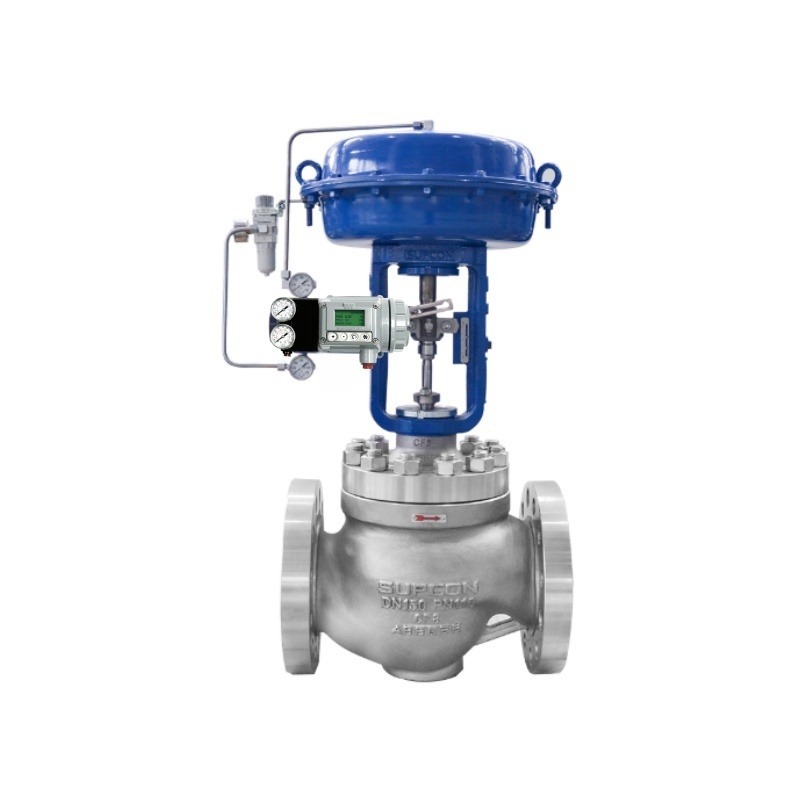

Il Masoneilan SVI3 è il sostituto diretto del SVI II AP e del SVI1000.Dispone di supporti di montaggio in acciaio inossidabile per qualsiasi combinazione valvola/attuatore ed è completamente compatibile con supporti di montaggio SVI II AP e SVI1000Per gli utenti di SVI II AP, l'aggiornamento è relativamente semplice, è possibile utilizzare il montaggio esistente e solo la connessione aria/tubo potrebbe aver bisogno di regolazione.verificare il montaggio dell'attuatore, distanza di percorrenza e protocollo di comunicazione prima di ordinare.
